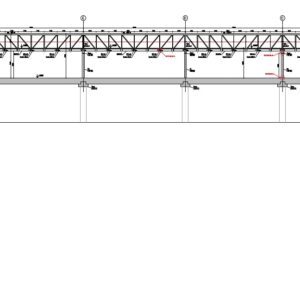

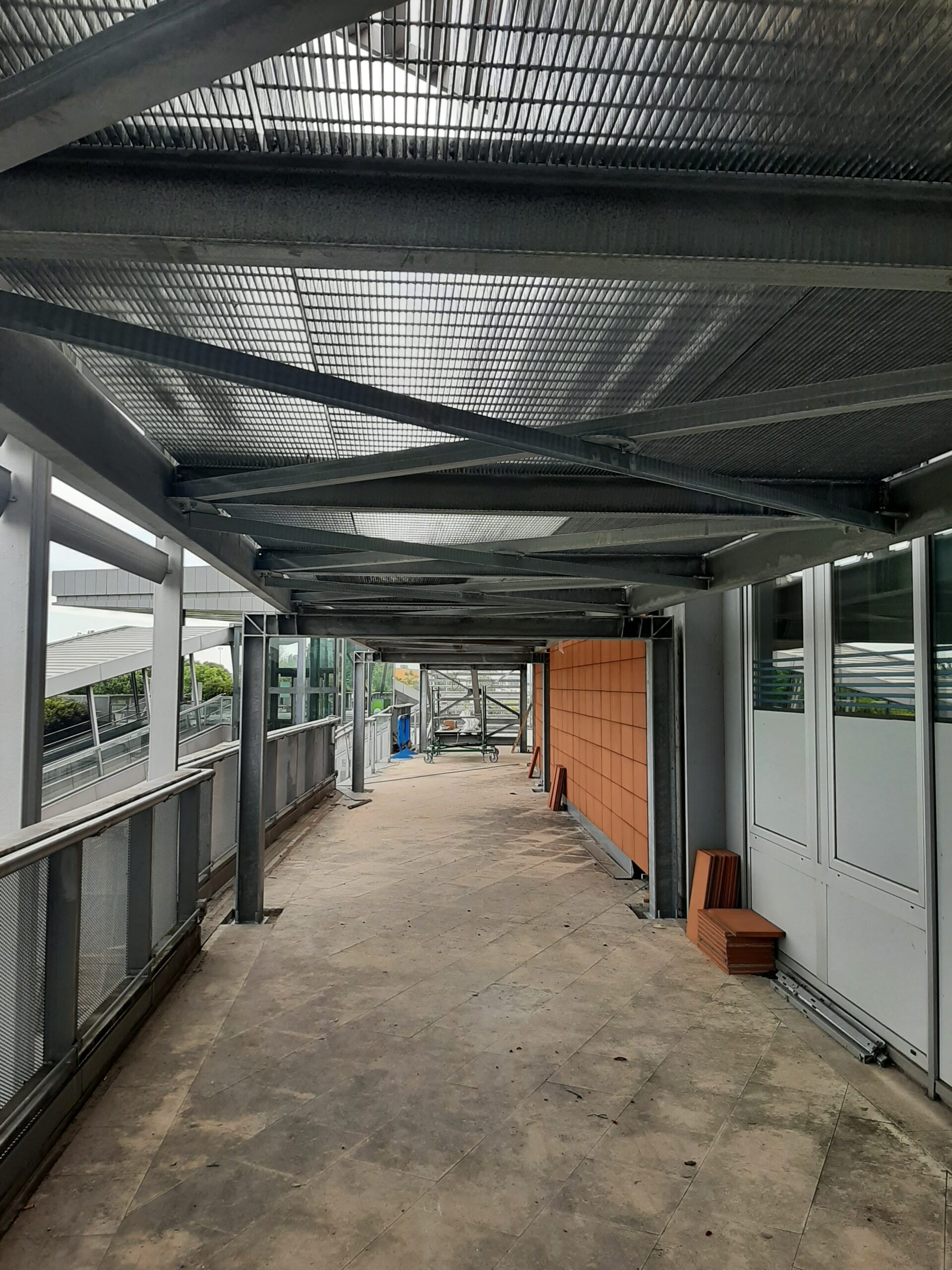

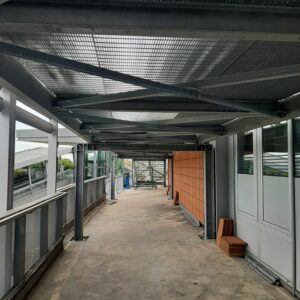

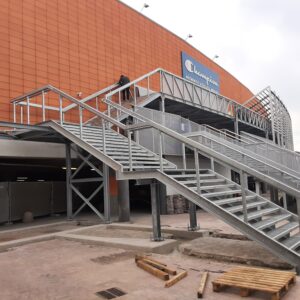

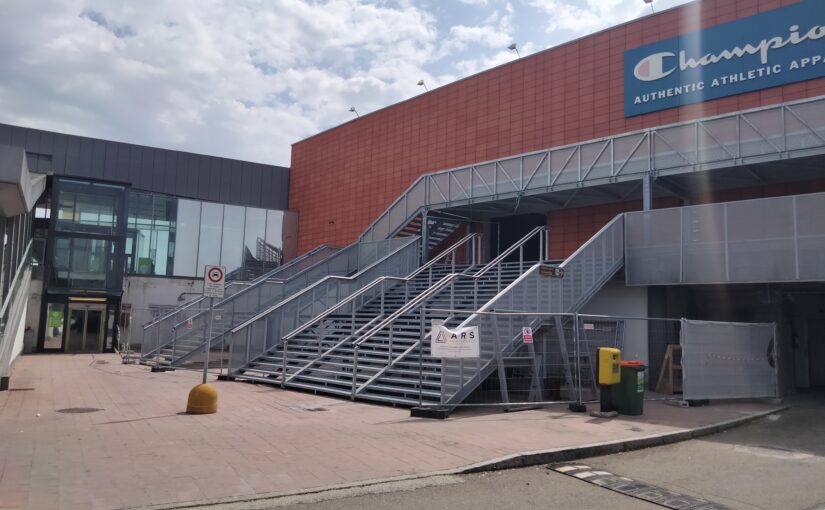

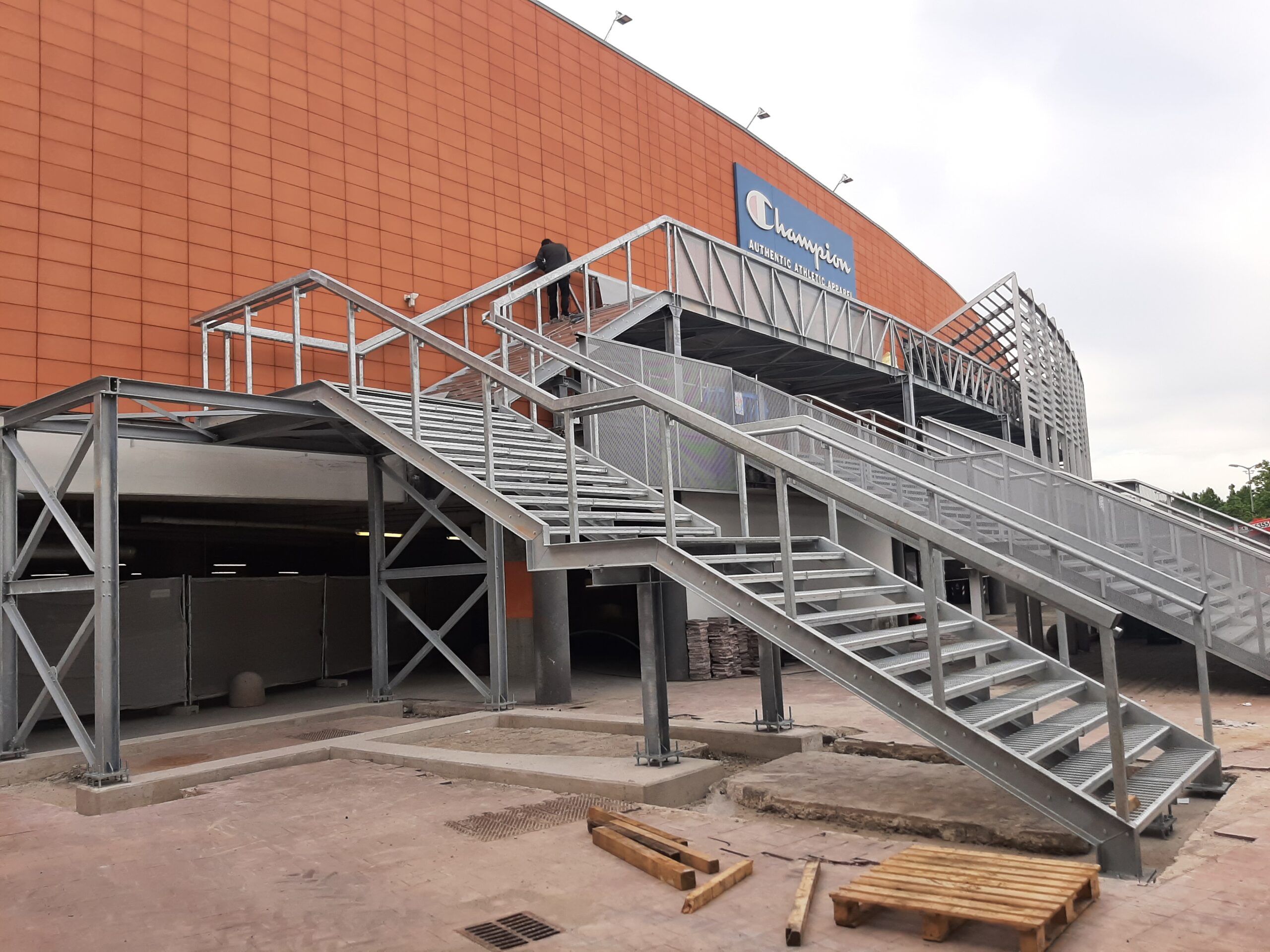

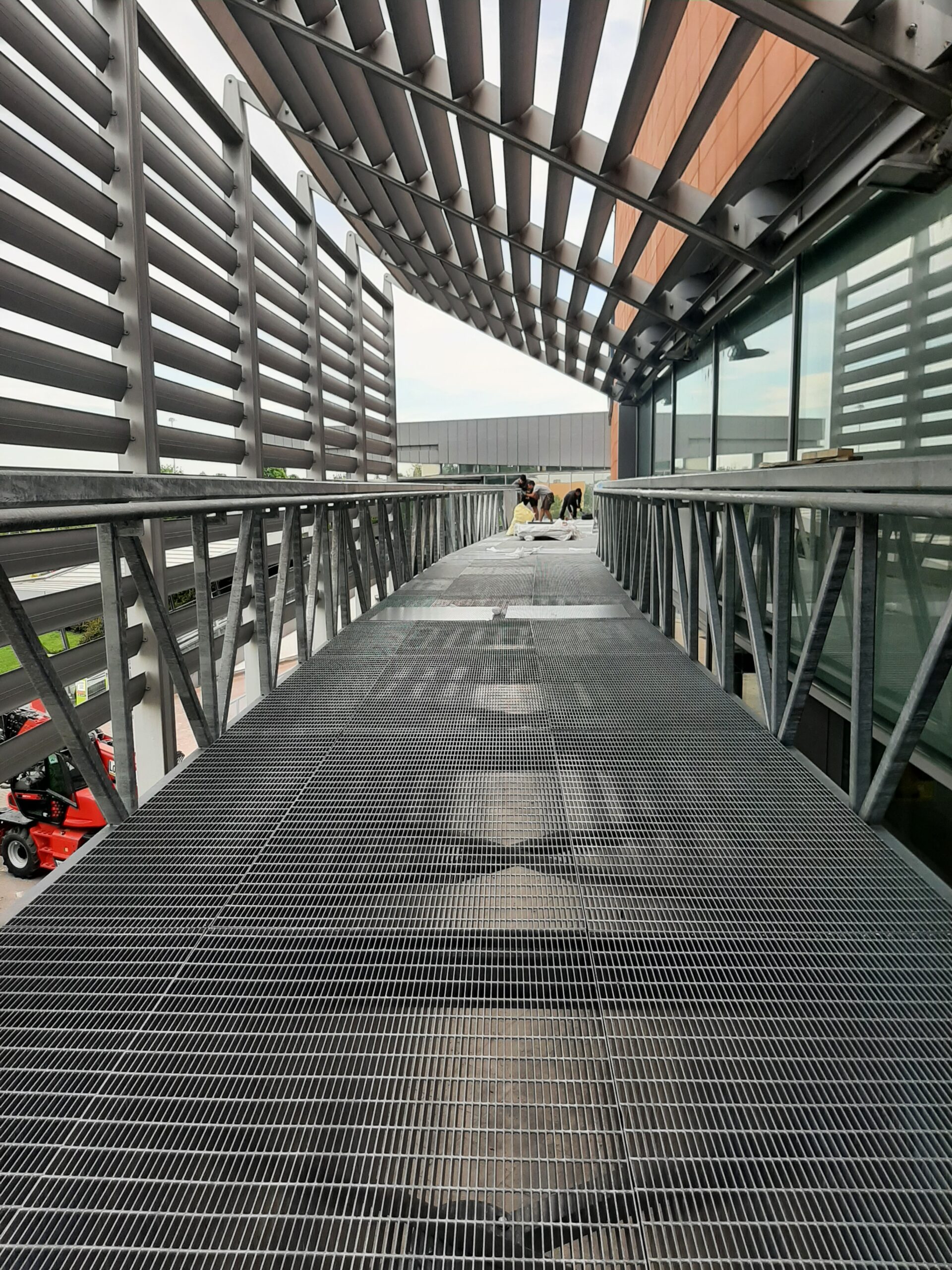

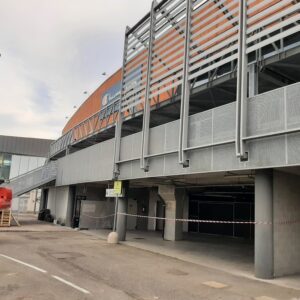

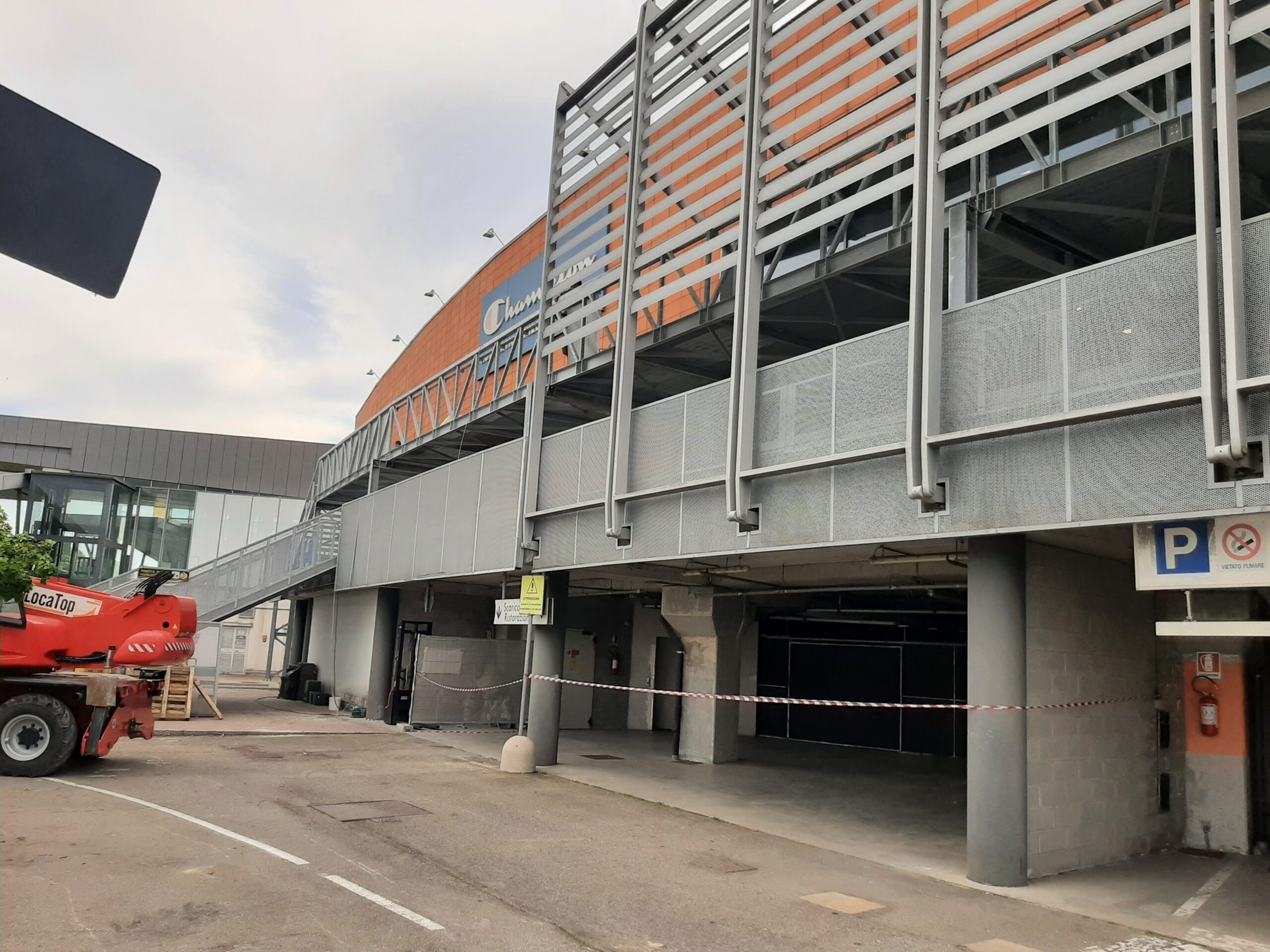

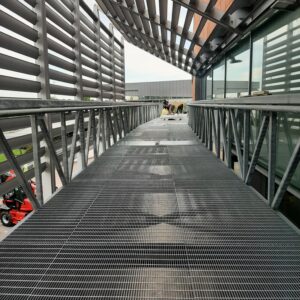

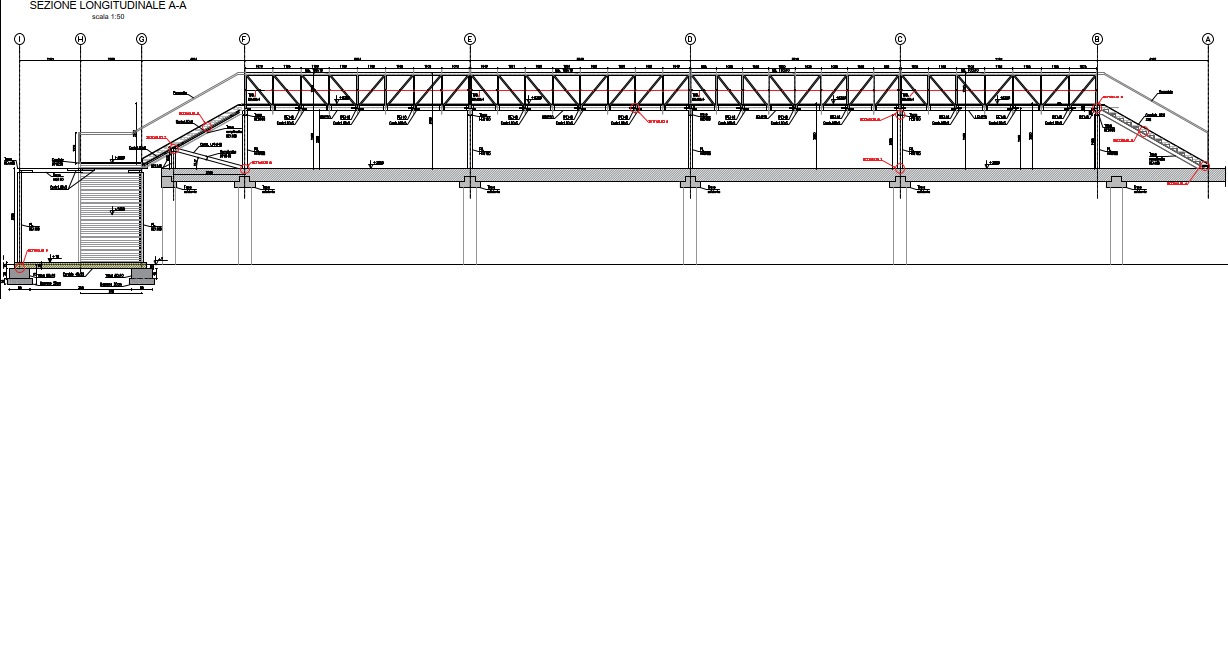

L’intervento ha riguardato la realizzazione di una nuova via di fuga antincendio posta sull’esterno del centro commerciale il borgo gioioso di Carpi. Il manufatto, realizzato in carpenteria metallica, ha quindi lo scopo di convogliare la folla dal piano primo del centro commerciale (+3.80m) fino al piano terra esterno (0.00m), attraverso una passerella posta a quota +6.35m. Quest’ultima è servita da una scala con 14 gradini in corrispondenza del piano primo e da una scala terminale con 3 rampe fino al piano terra esterno. La passerella si sviluppa per una lunghezza di 40m circa e presenta una larghezza netta di 2.40m. Essa è sostenuta da 5 portali in acciaio, realizzati in continuità materiale con profili HEB180, posti ad un interasse pari a quello delle travi principali precompresse della struttura esistente, che corrisponde mediamente a circa 8.5m. La scelta di far coincidere i portali con le travi in c.a.p esistenti è dettata dalla volontà di evitare che i pilastri scarichino le proprie forze concentrate sui tegoli, scongiurando eventuali fenomeni di punzonamento e incremento di sollecitazioni non previste.

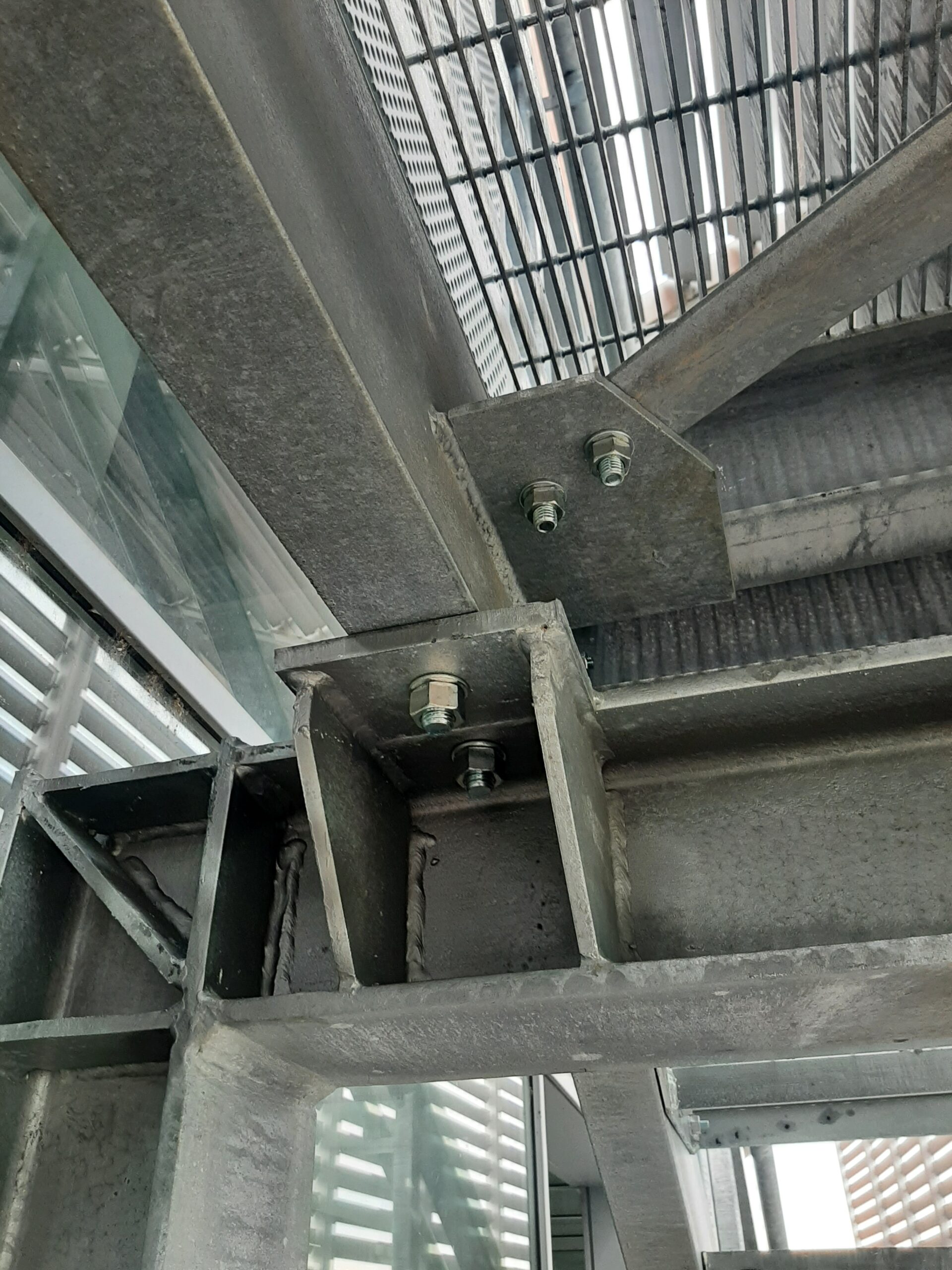

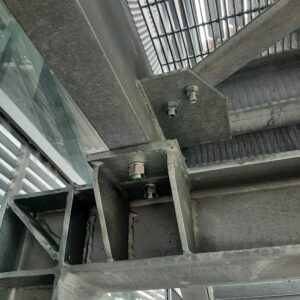

In considerazione delle non trascurabili luci tra i punti di appoggio, è stata adottata una soluzione strutturale dove le pareti laterali sono state trasformate in due reticolari, in cui il corrente superiore è costituito dal corrimano (tubolare cavo 100x100x10). Il corrente inferiore invece è un profilo UPN220 a cui sono collegati i traversi IPE140 a sostegno del piano di calpestio. I montanti e i diagonali invece sono costituiti da profili tubolari cavi 60×4. Da un punto di vista sismico il sistema resistente in direzione trasversale è costituito dai portali in acciaio, che lavorano come un telaio incernierato alla base, per la porzione di passerella, mentre per la porzione di scale che accede al piano terra sono previsti telai controventati con HEA160 e diagonali L80x8. In direzione longitudinale invece l’azione sismica è affidata al controvento diagonale sotto la prima rampa.

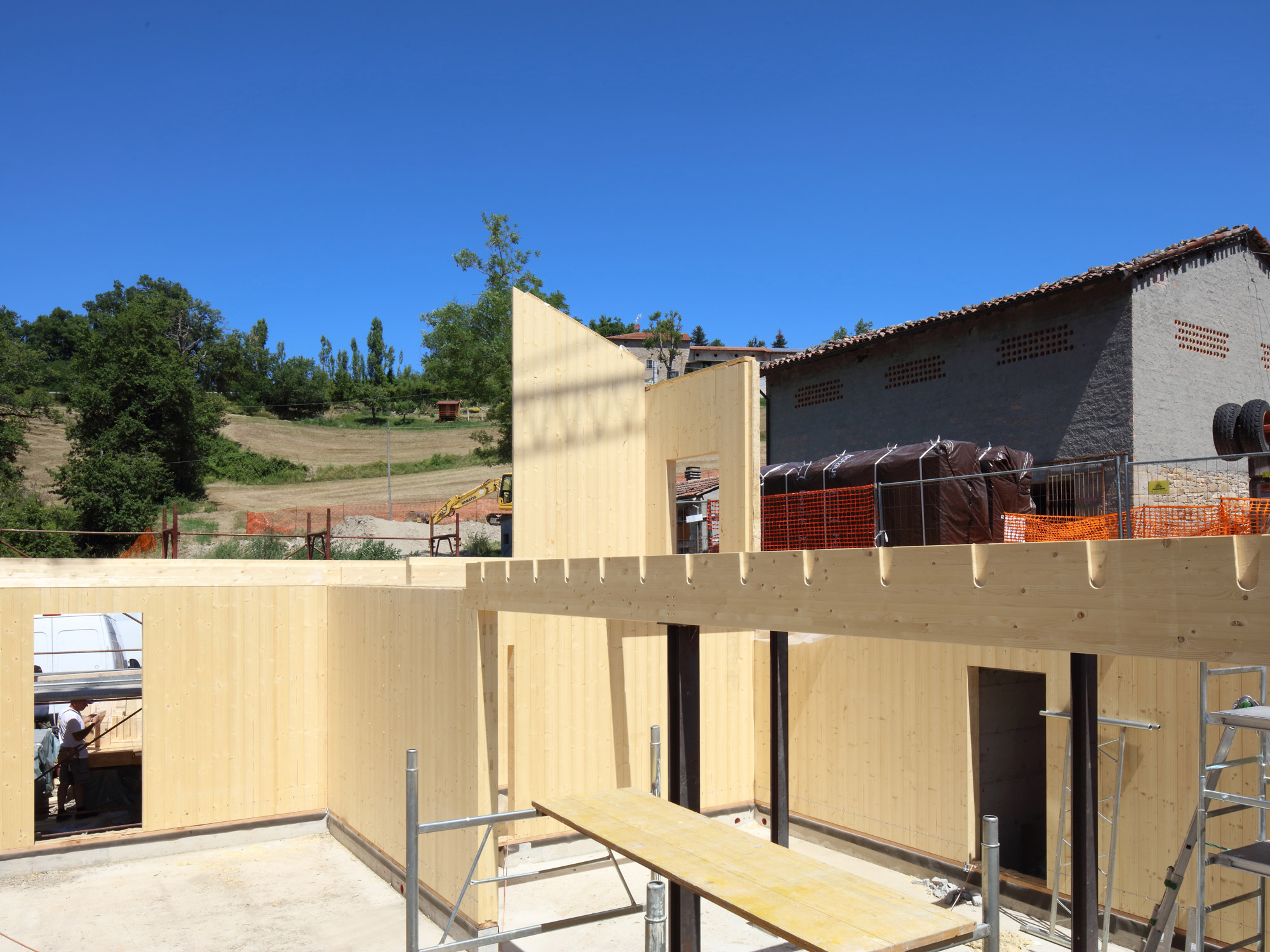

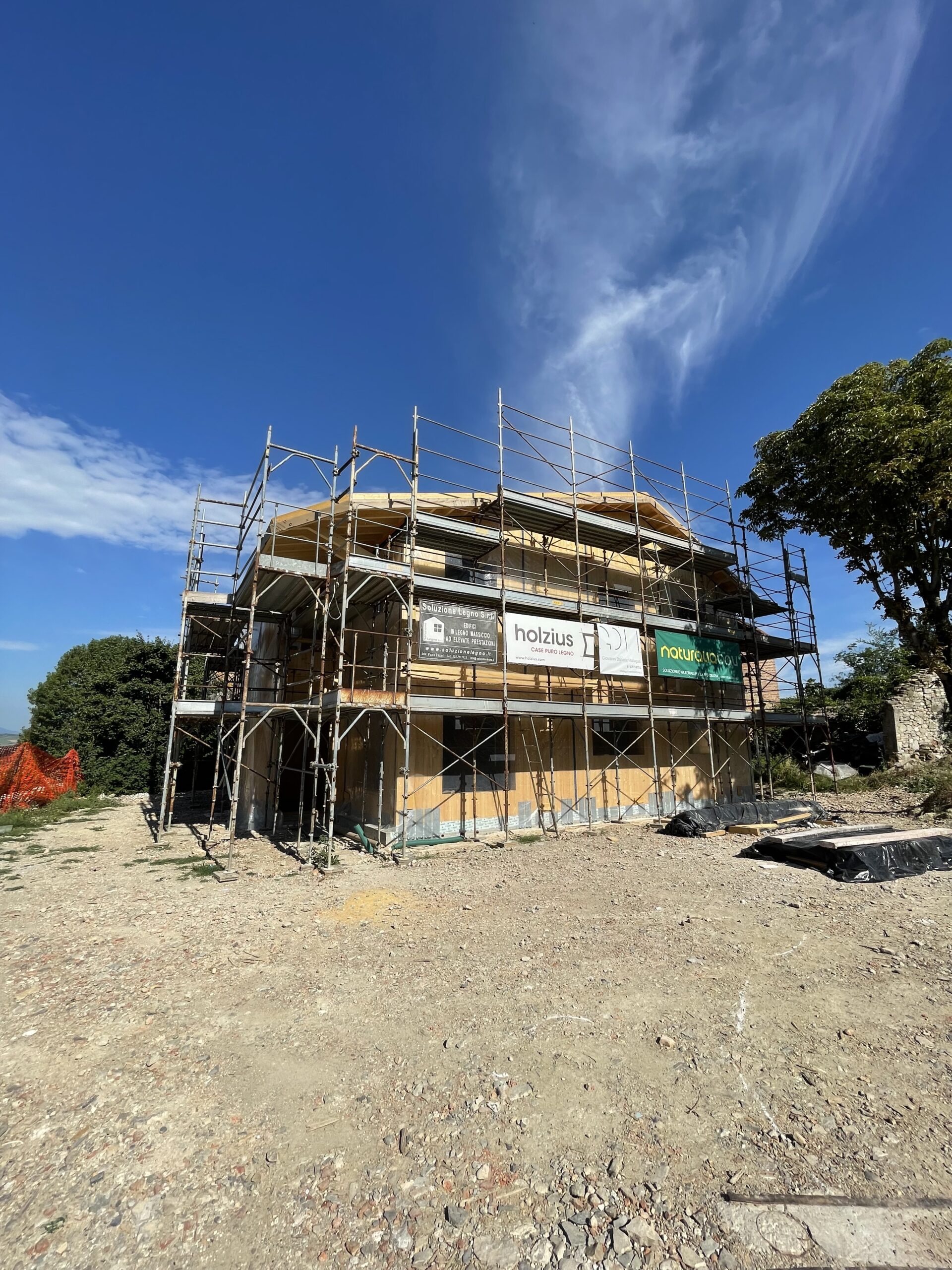

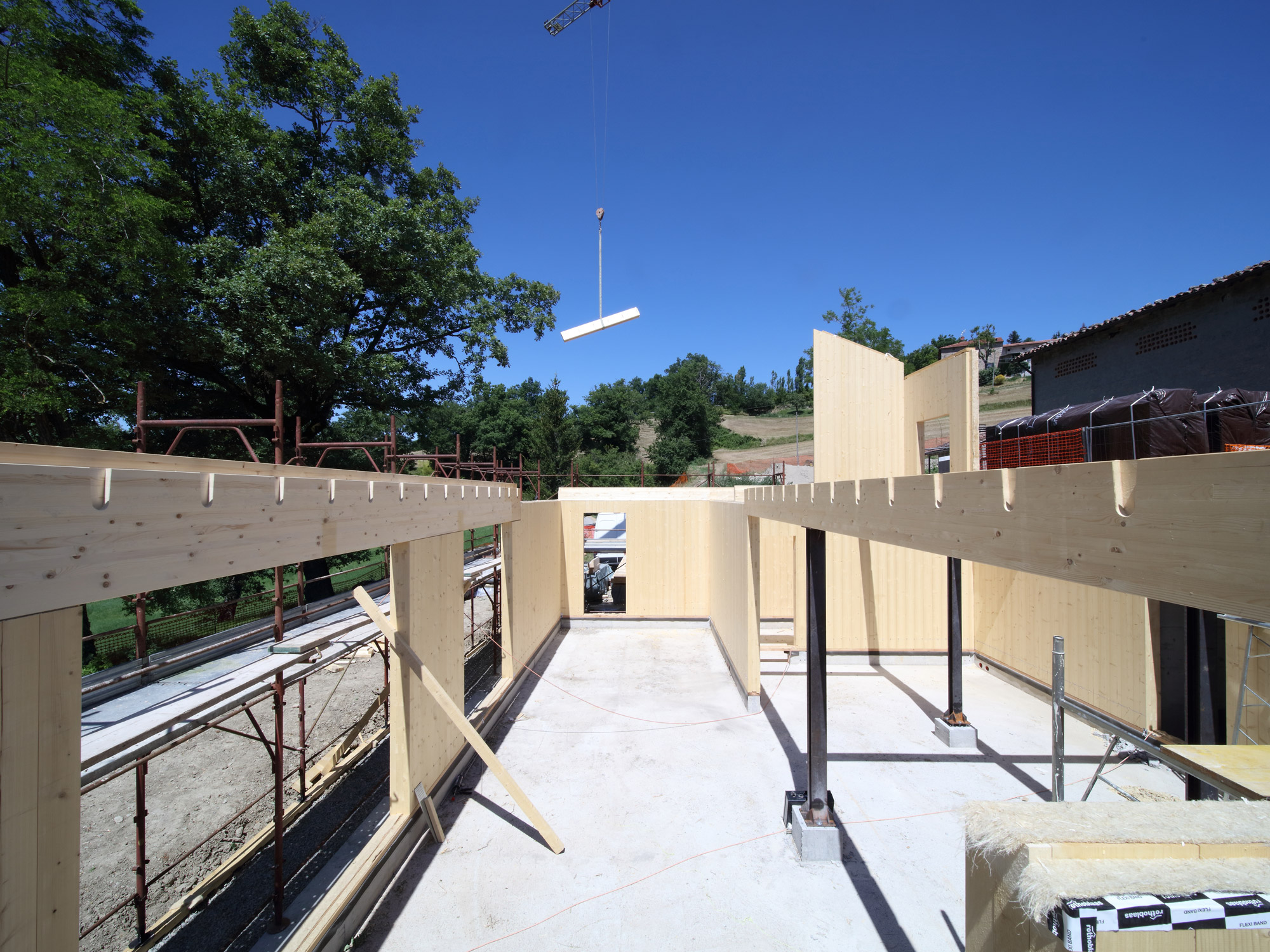

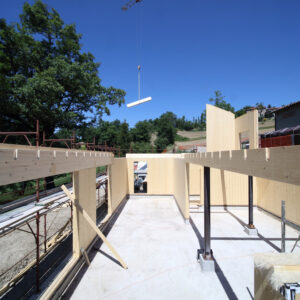

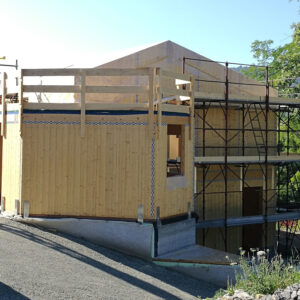

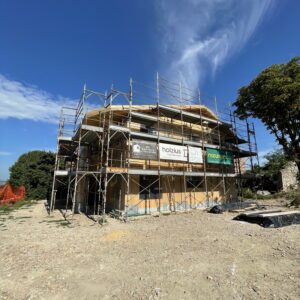

L’intervento ha riguardato la realizzazione di un nuovo edificio ad uso residenziale, immerso in un contesto collinare. Il fabbricato presenta due piani fuori terra ed occupa una pianta rettangolare di dimensioni 12×12 m.

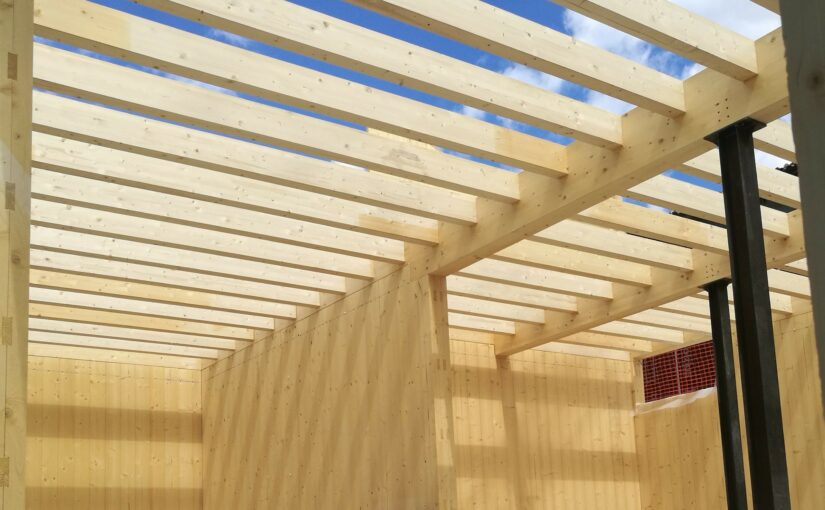

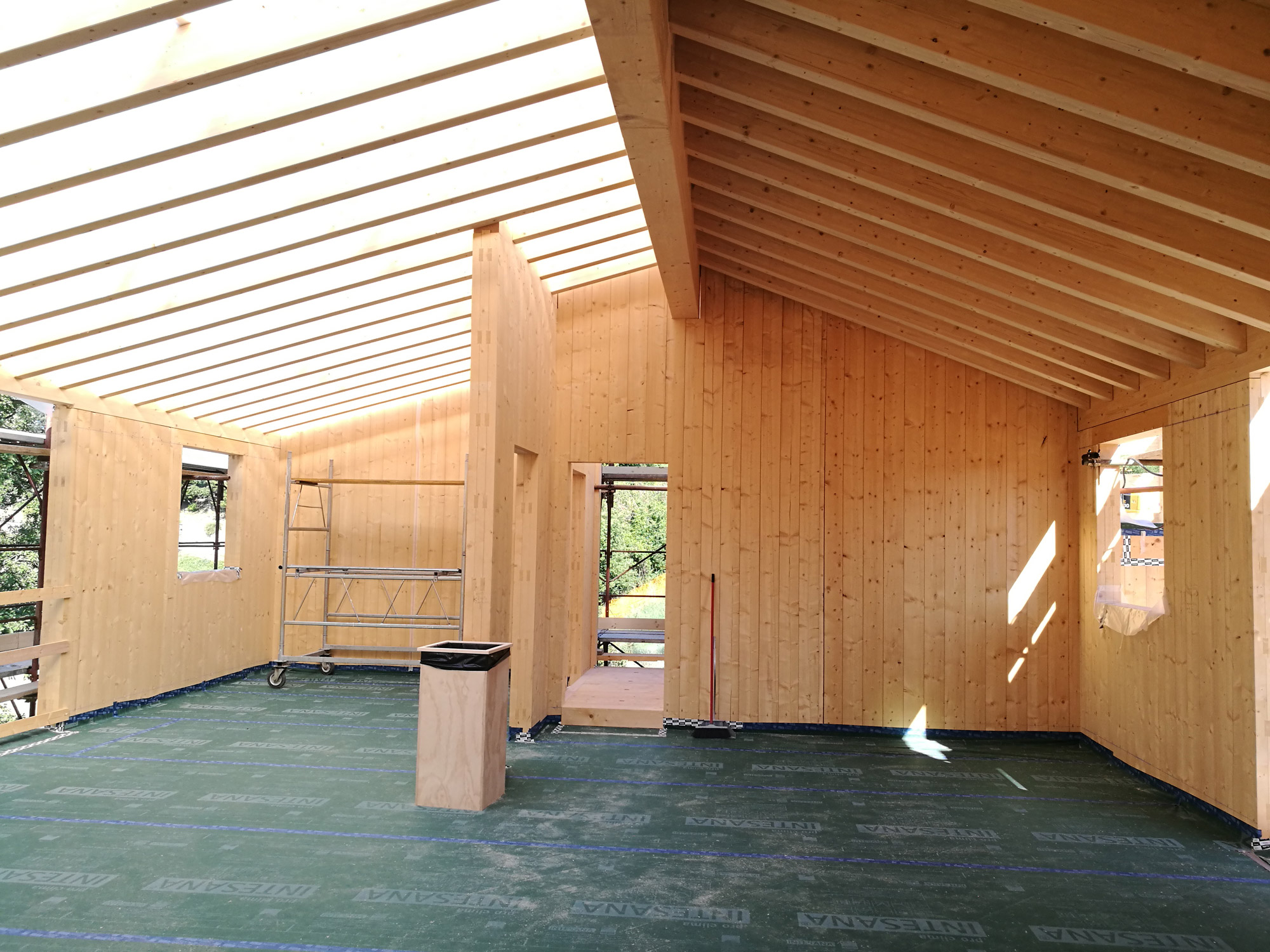

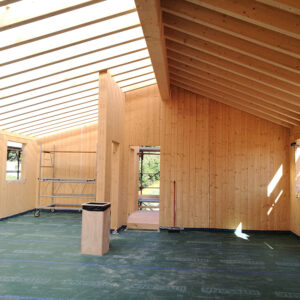

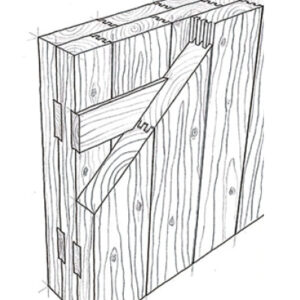

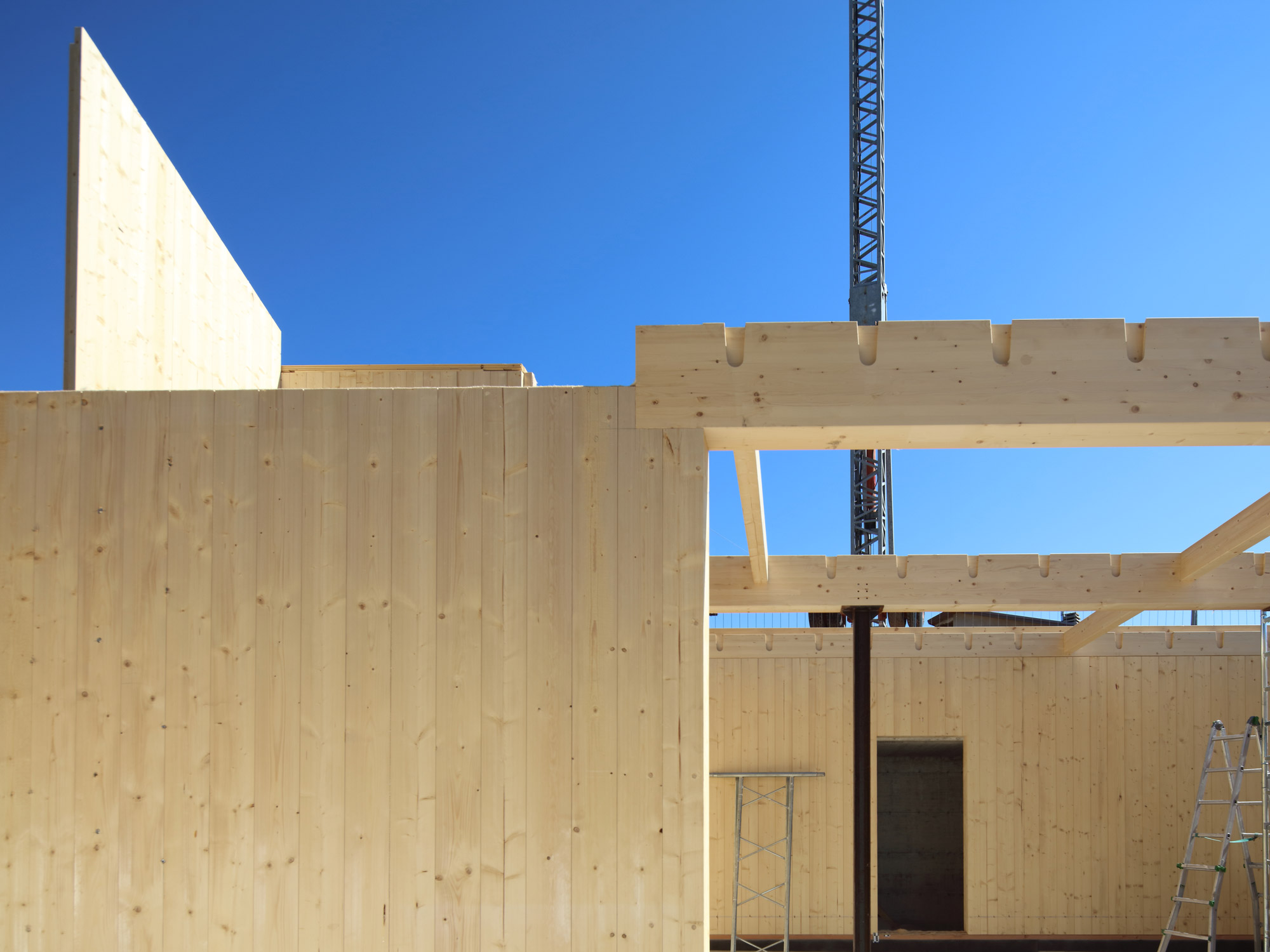

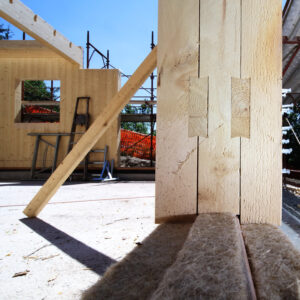

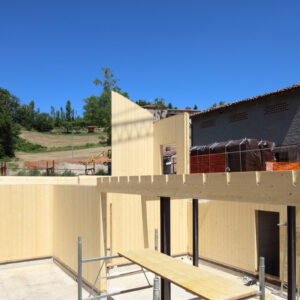

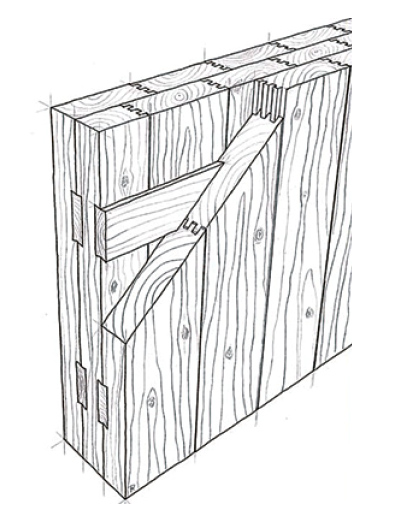

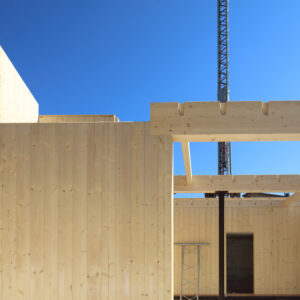

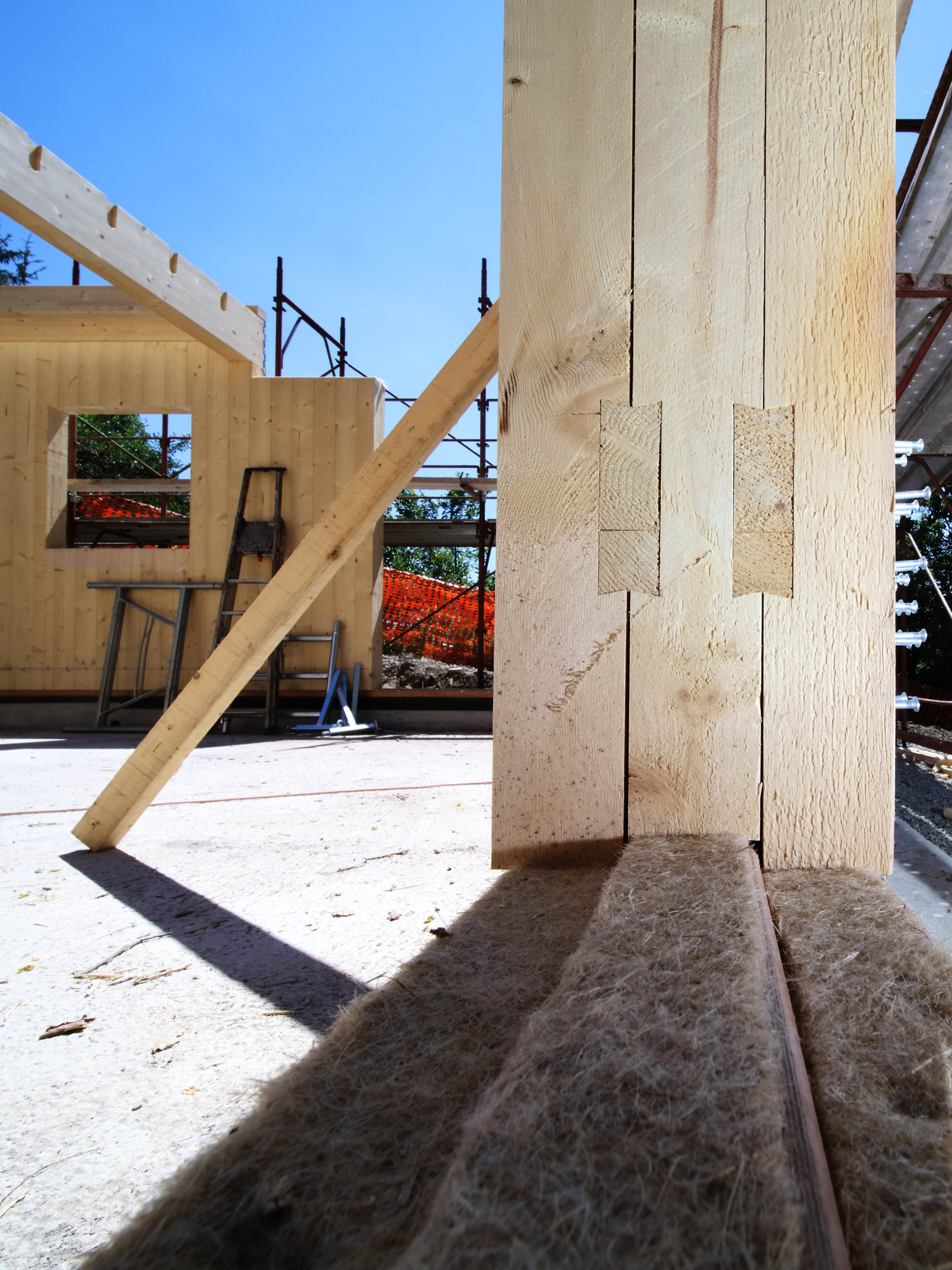

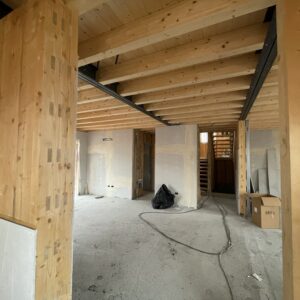

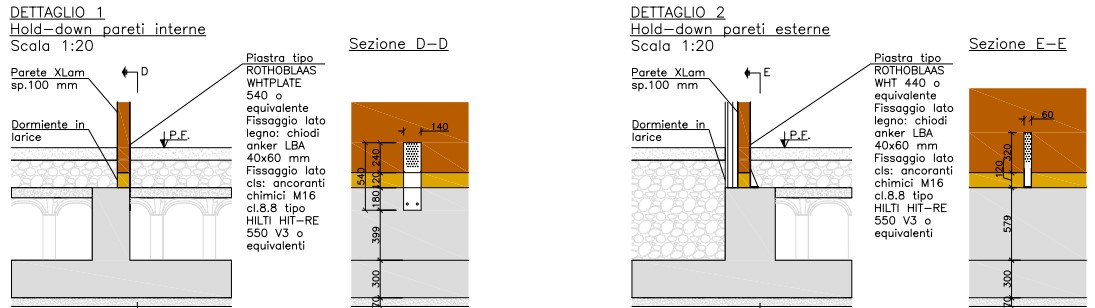

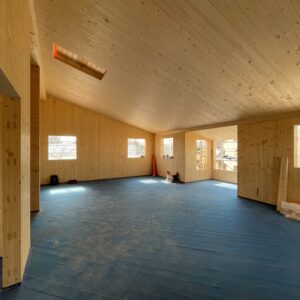

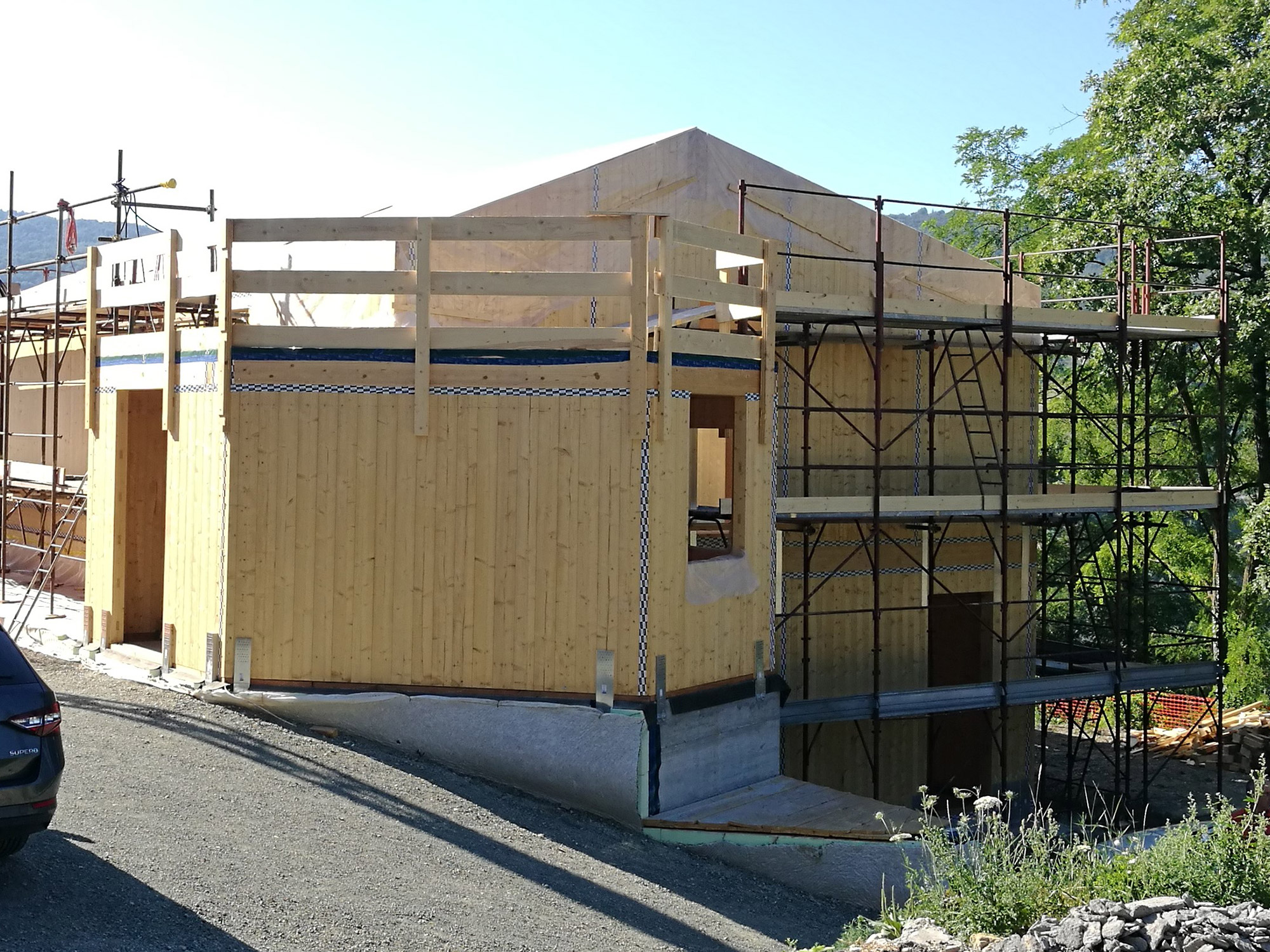

La struttura in elevazione è realizzata mediante un sistema a secco noto con il nome commerciale di Holzius. Le pareti di questo sistema sono formate da assi di legno massello accostate verticalmente e fissate le une alle altre tramite giunti a pettine e a coda di rondine, così da formare un blocco a più strati. Le assi sono disposte seguendo la direzione naturale di crescita dell’albero, proprio come si troverebbero nel bosco, e sono giuntate a pettine tra loro in più punti attraverso una struttura a strati con listelli a coda di rondine in legno massello pressati meccanicamente. Avendo un tenore di umidità inferiore rispetto alle assi, dopo essere strati pressati questi listelli si gonfiano, tenendo così insieme tutti gli elementi del sistema. Le pareti in legno monolitiche così realizzate sono completamente prive di colle ed elementi metallici.

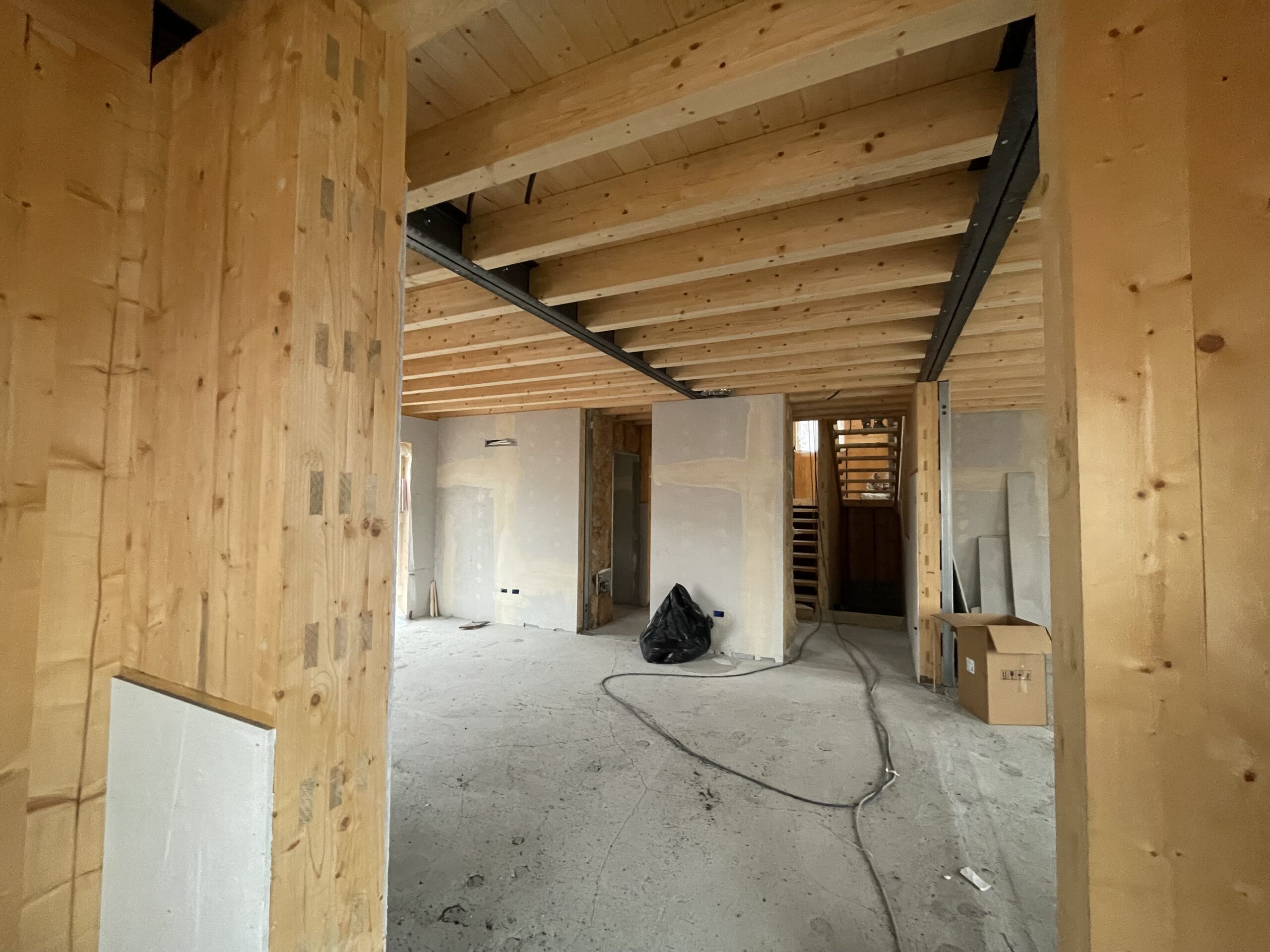

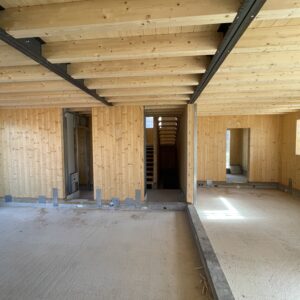

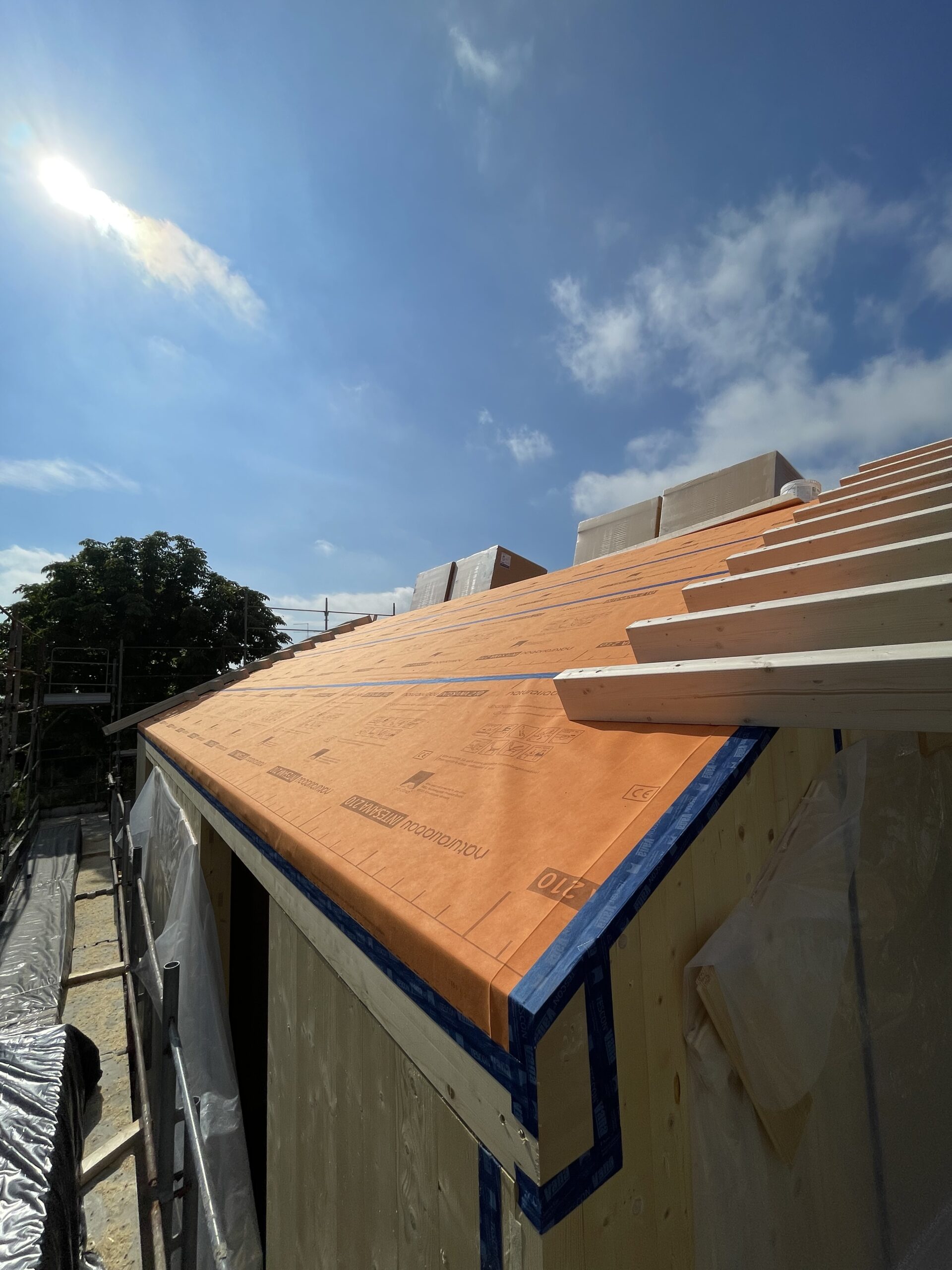

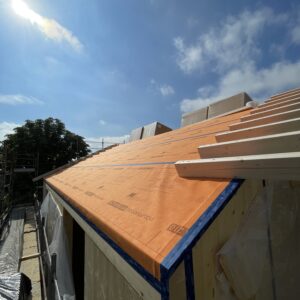

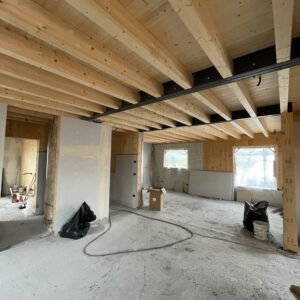

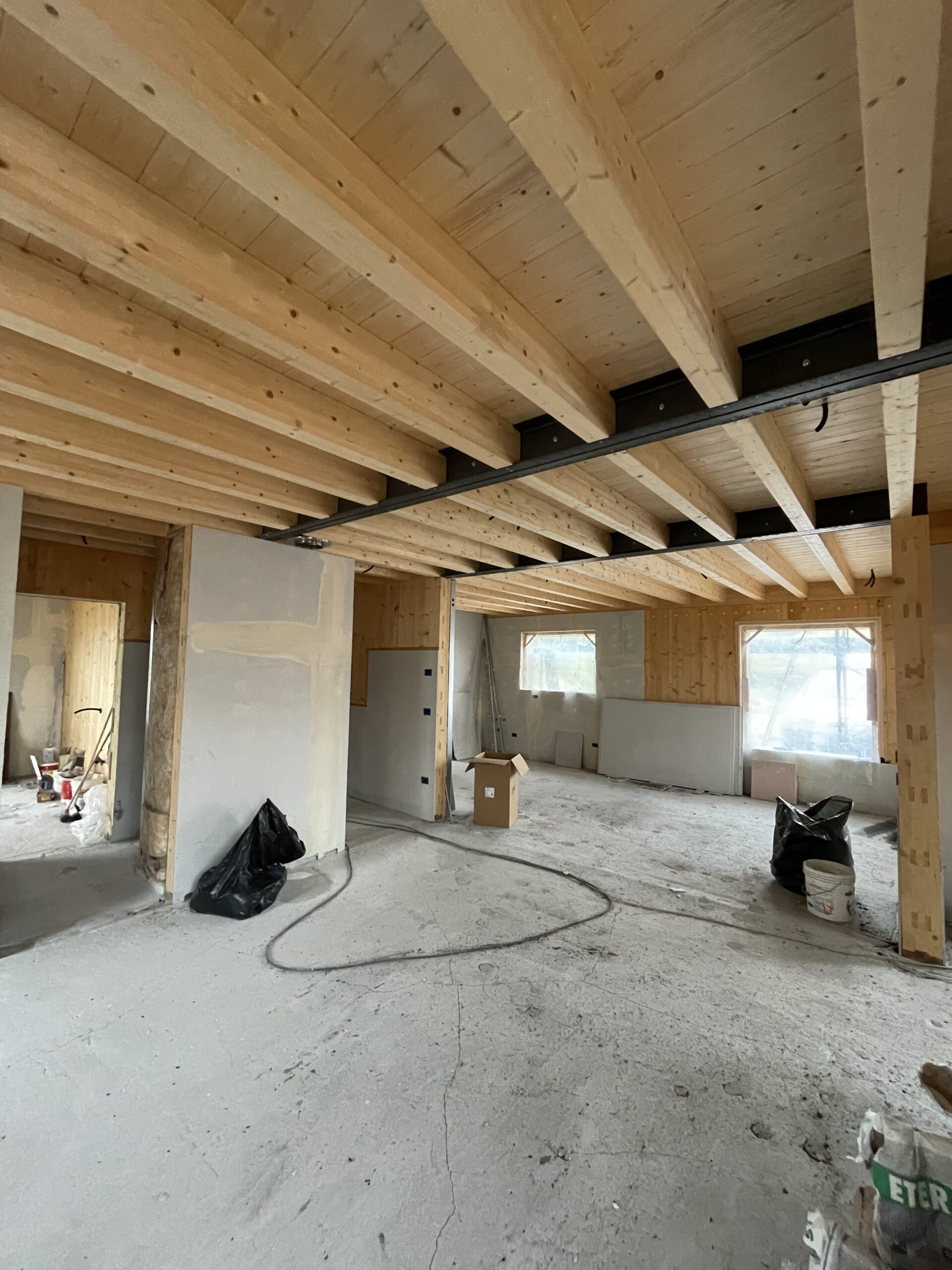

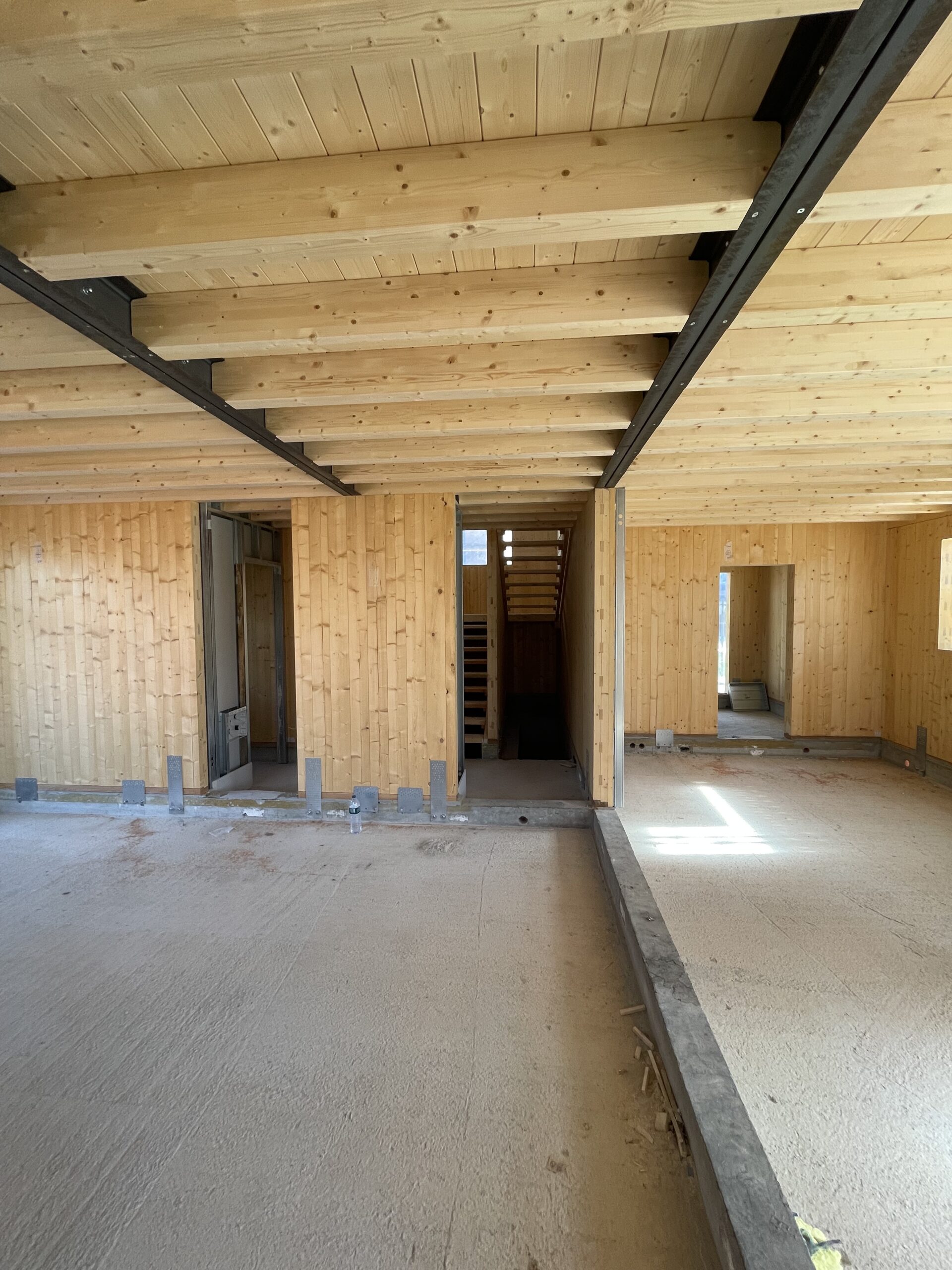

L’impalcato intermedio è realizzato con travi in legno lamellare e doppio tavolato incrociato, supportato localmente da putrelle in acciaio. La copertura è realizzata mediante elementi in legno massello Holzius. Essi sono ottenuti con un sistema di giunzione dove le travi in legno sono allineate in parallelo e collegate tra loro da giunzioni multiple. Le travi vengono poi forate trasversalmente, fresandovi una filettatura; in seguito sono collegate tra loro usando viti in legno di faggio, a formare un unico elemento in legno massello dimensionalmente stabile.

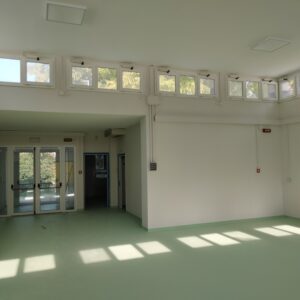

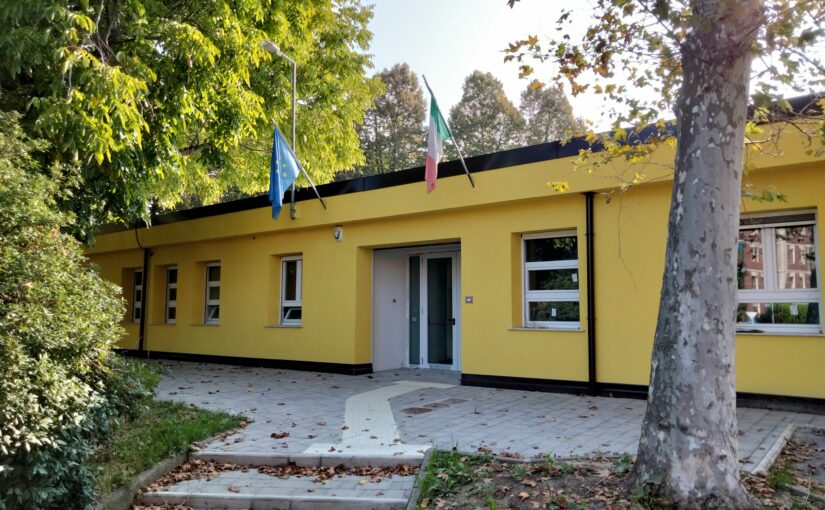

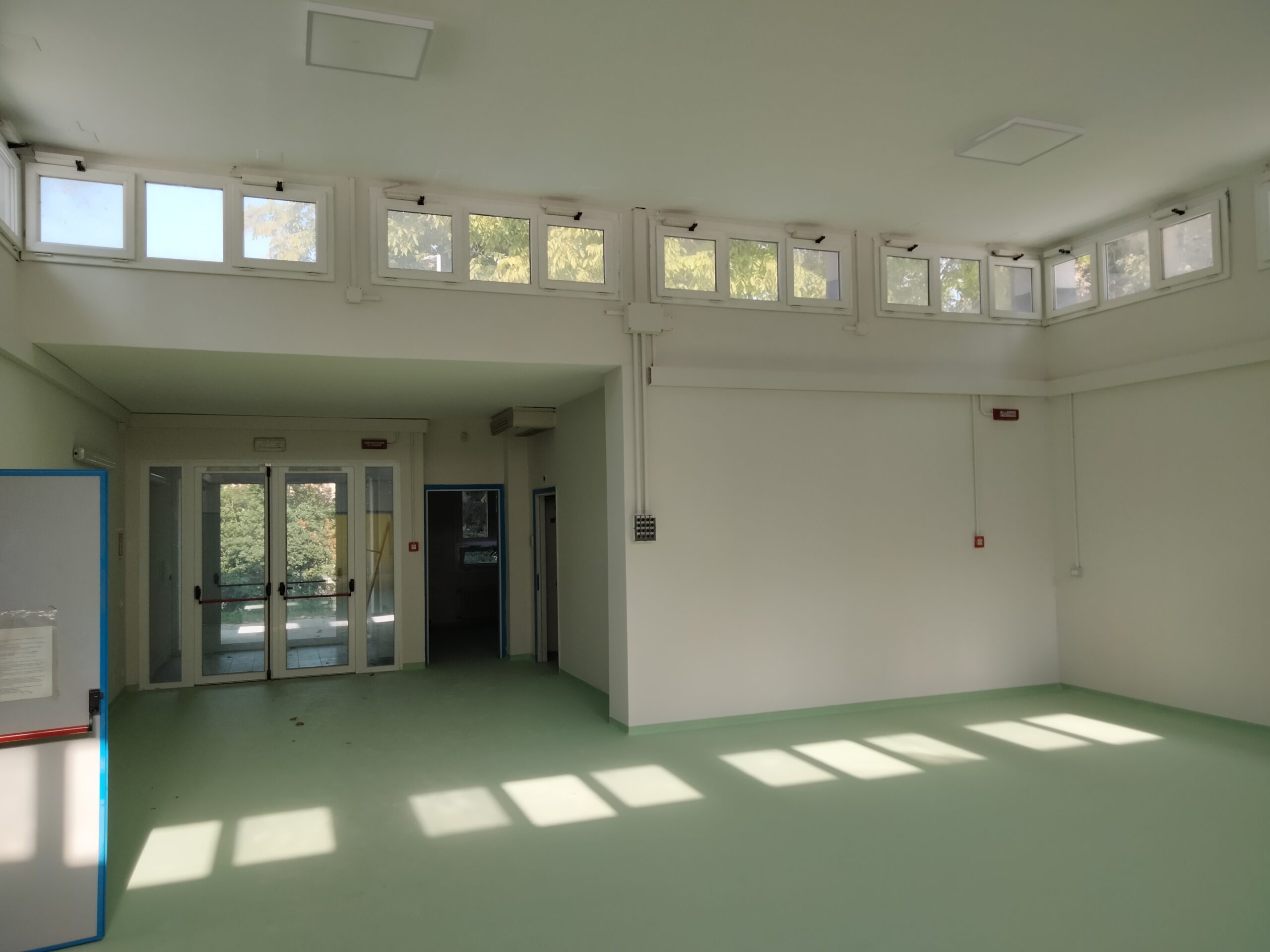

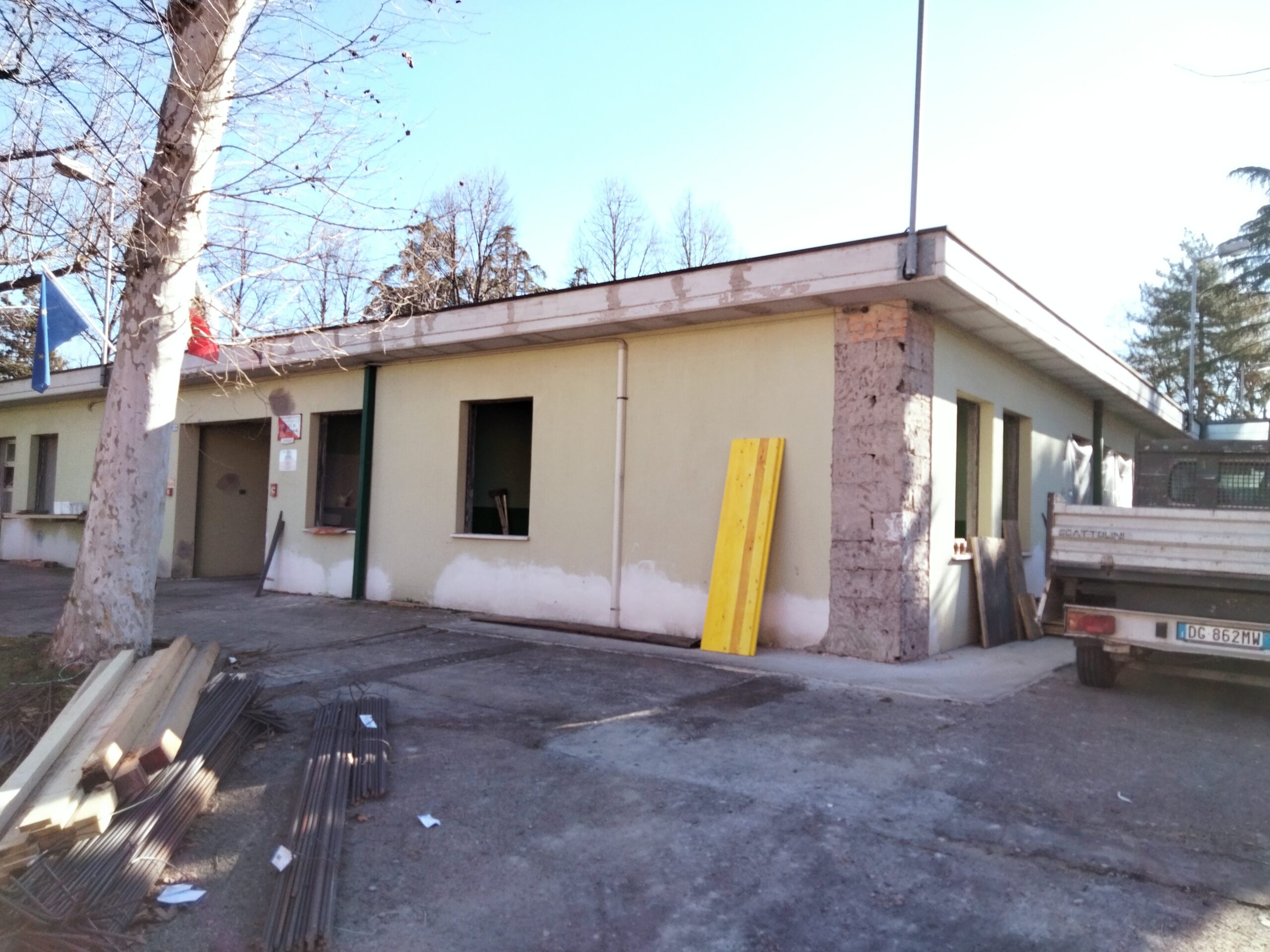

L’attività ha riguardato la progettazione strutturale esecutiva delle opere di Adeguamento Statico e Sismico della Scuola Per L’infanzia “Aquilone” di Fiorano Modenese. Si tratta di un fabbricato monopiano a pianta quadrangolare realizzato alla fine degli anni 70 del ‘900, caratterizzato da un atrio centrale rialzato.
Le strutture portanti verticali sono costituite da muratura in blocchi di calcestruzzo alleggerito, pilastrini in mattoni pieni e in pilastri in c.a. (struttura mista), disposti con maglia regolare. Al di sotto dei muri esterni è presente una fondazione continua a trave rovescia, mentre sotto i pilastri sono presenti plinti isolati; le strutture di orizzontamento sono in latero-cemento.

A valle dell’attività di rilievo strutturale, sostanziatasi nel reperimento del progetto originale, nel rilievo del quadro fessurativo ed in una campagna diagnostica approfondita, è stato possibile sviluppare il progetto, i cui punti salienti sono:

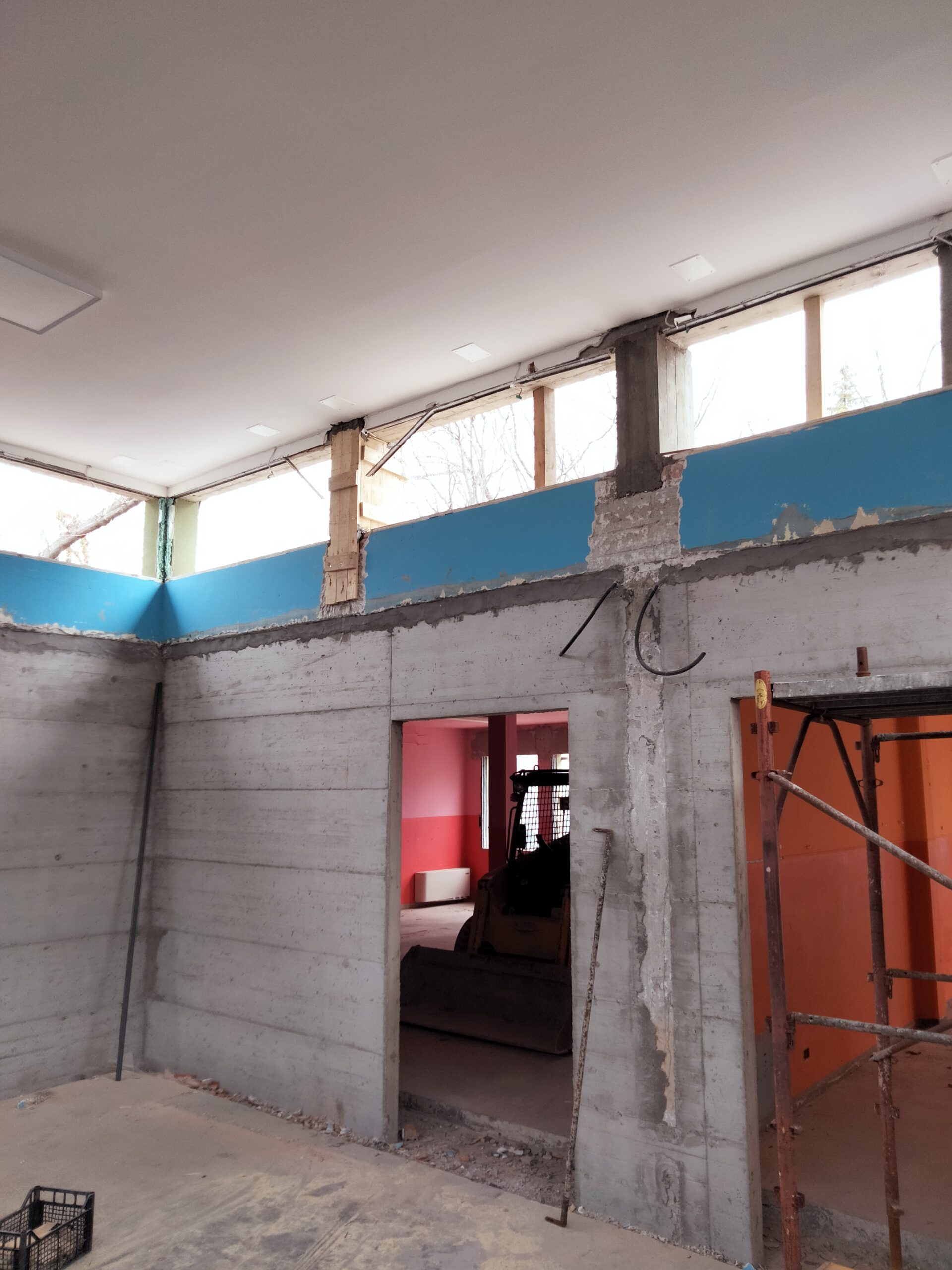

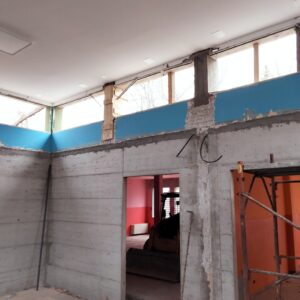

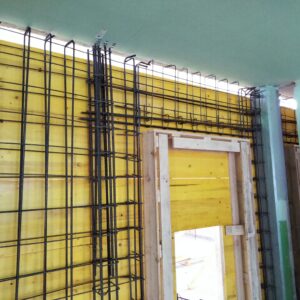

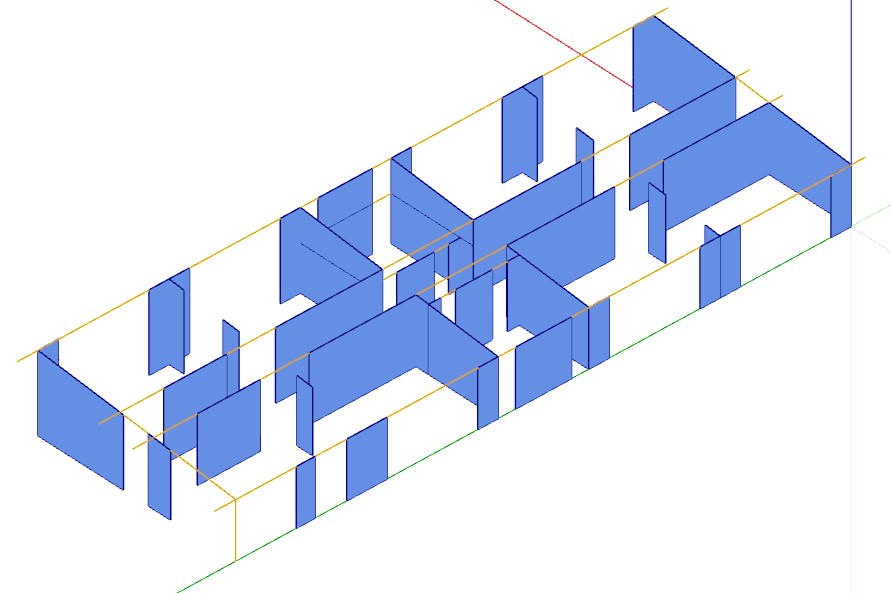

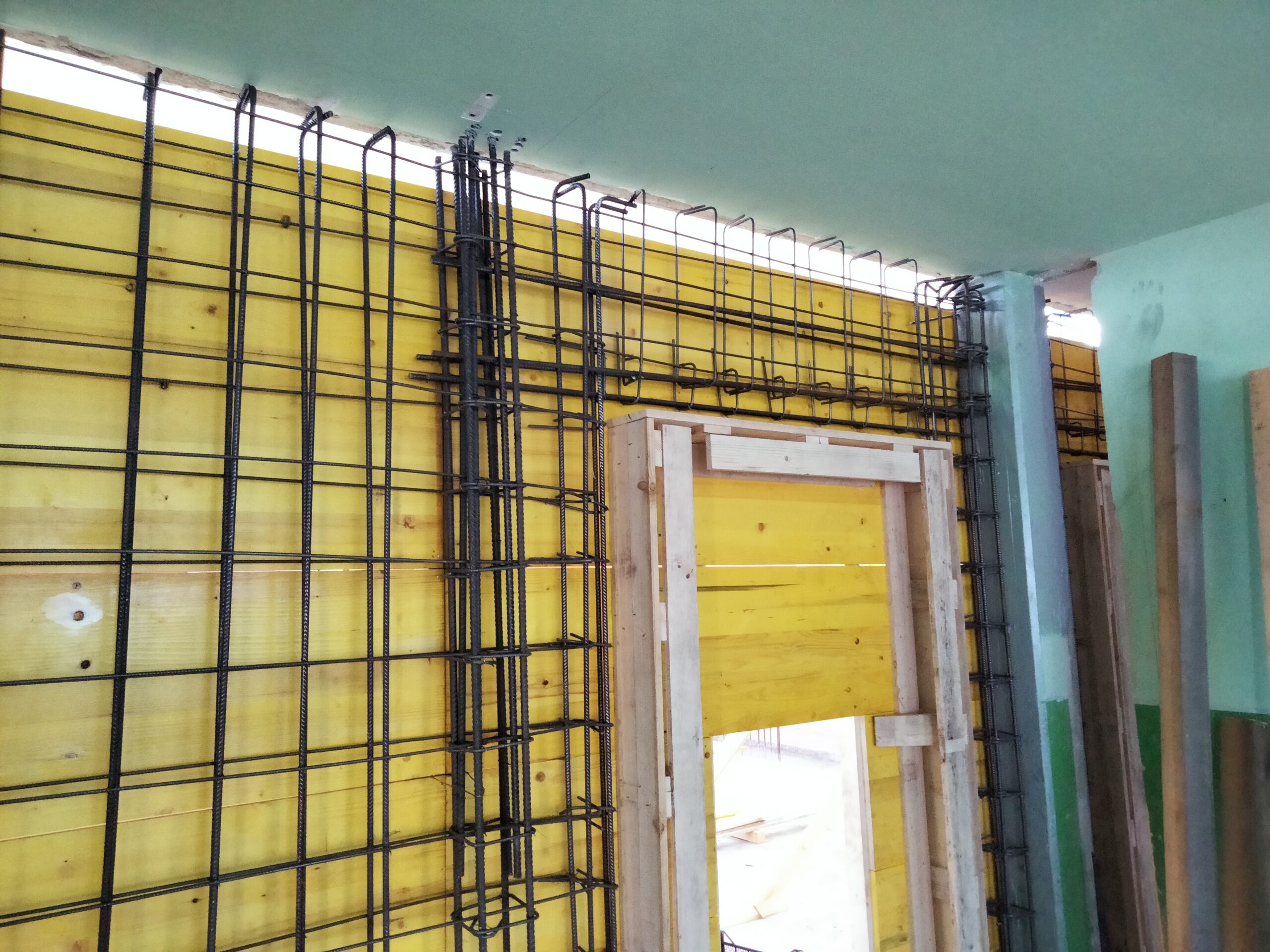

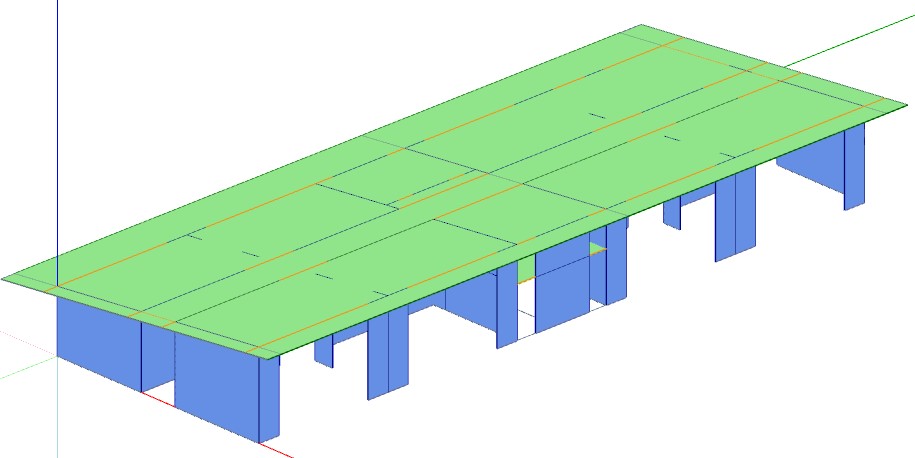

–      Realizzazione di setti in c.a. sul perimetro dell’atrio centrale, al fine di creare un nucleo rigido
al quale affidare le sollecitazioni sismiche, sgravando i pilastri in c.a. e muratura

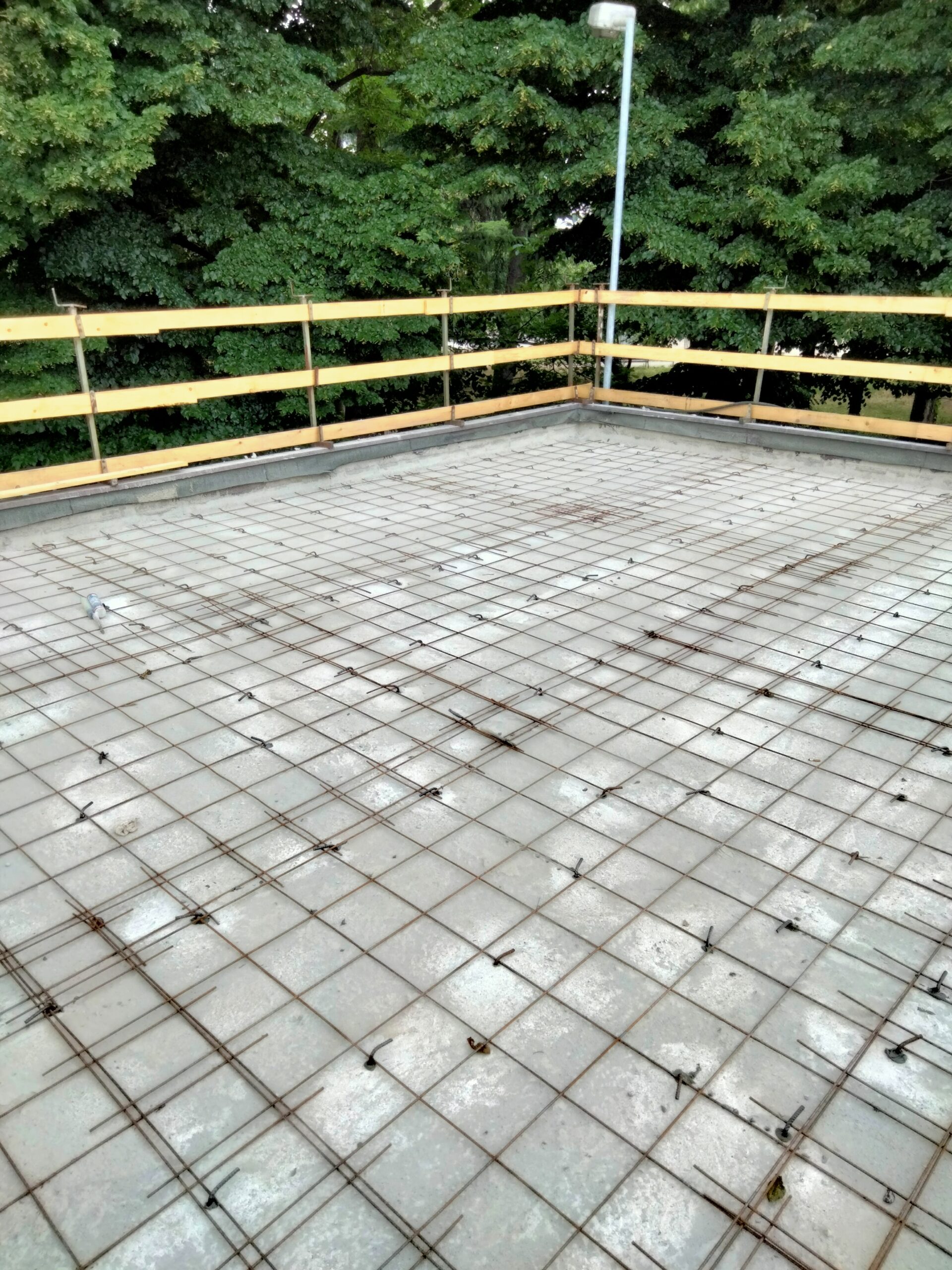

–      Realizzazione di nuova soletta strutturale collaborante sui solai di copertura del Primo Impalcato,
necessaria per la corretta ridistribuzione delle sollecitazioni sismiche sul nuovo nucleo circostante all’atrio centrale

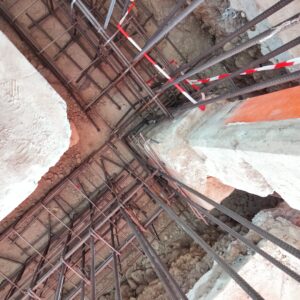

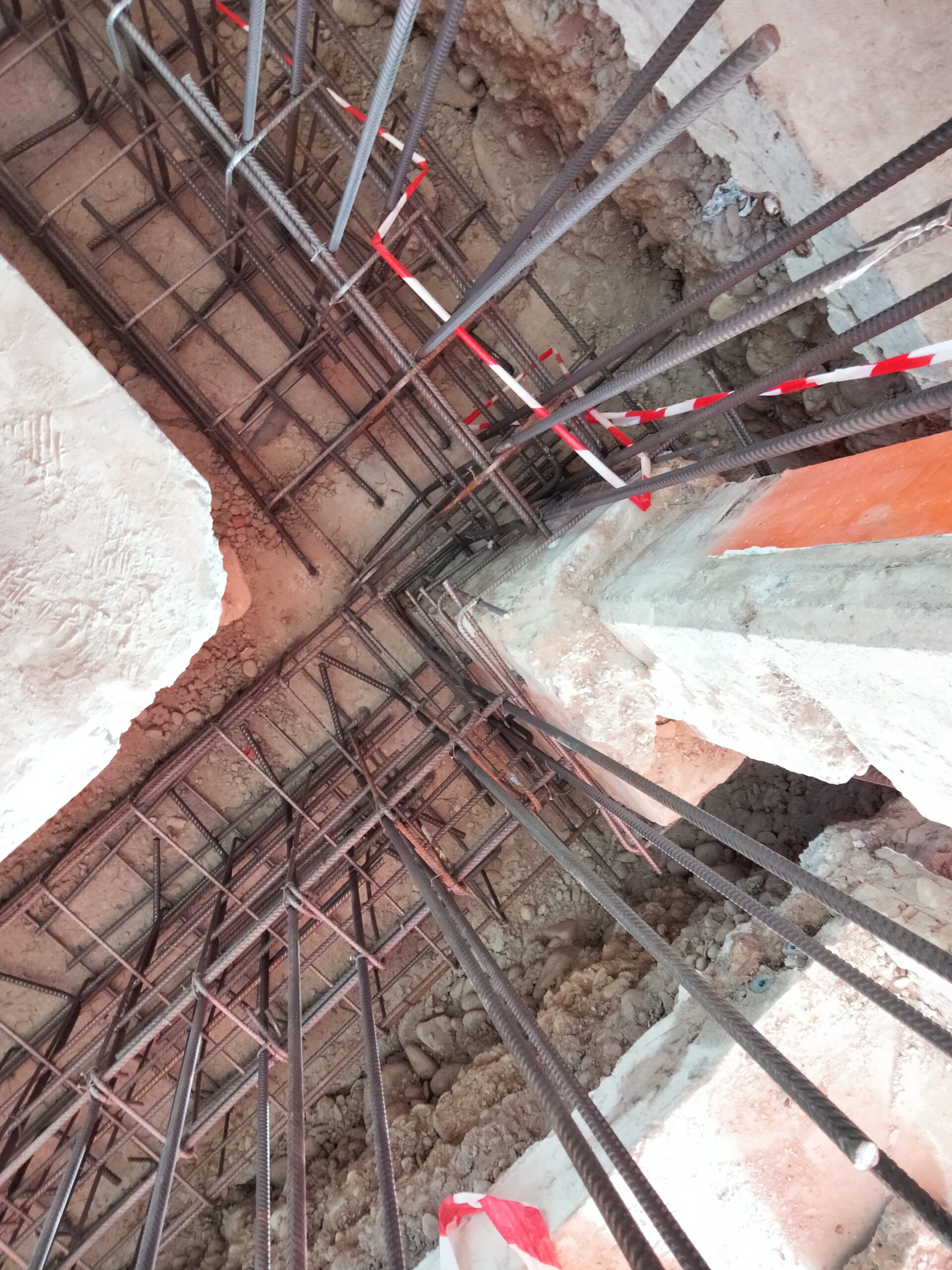

–      Realizzazione di nuovi pilastri terra-cielo in c.a. in sostituzione degli inefficienti pilastrini in muratura presenti tra quota +3.00 e +4.22m, perimetralmente all’atrio centrale

–      Consolidamento dei pilastri adiacenti all’atrio eseguito con incremento sezionale

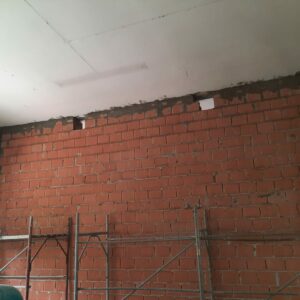

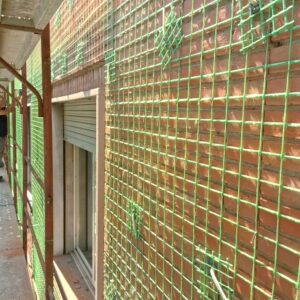

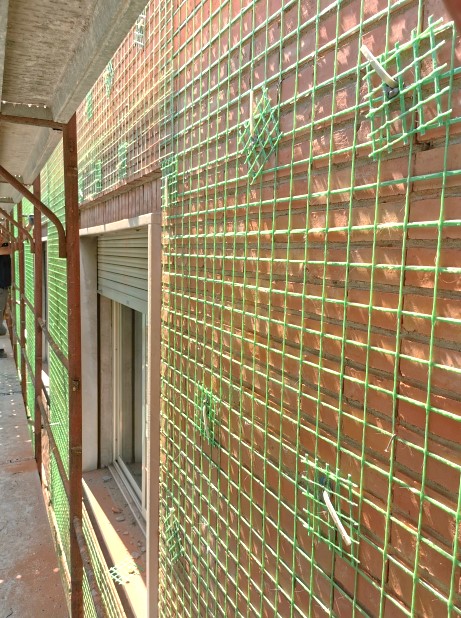

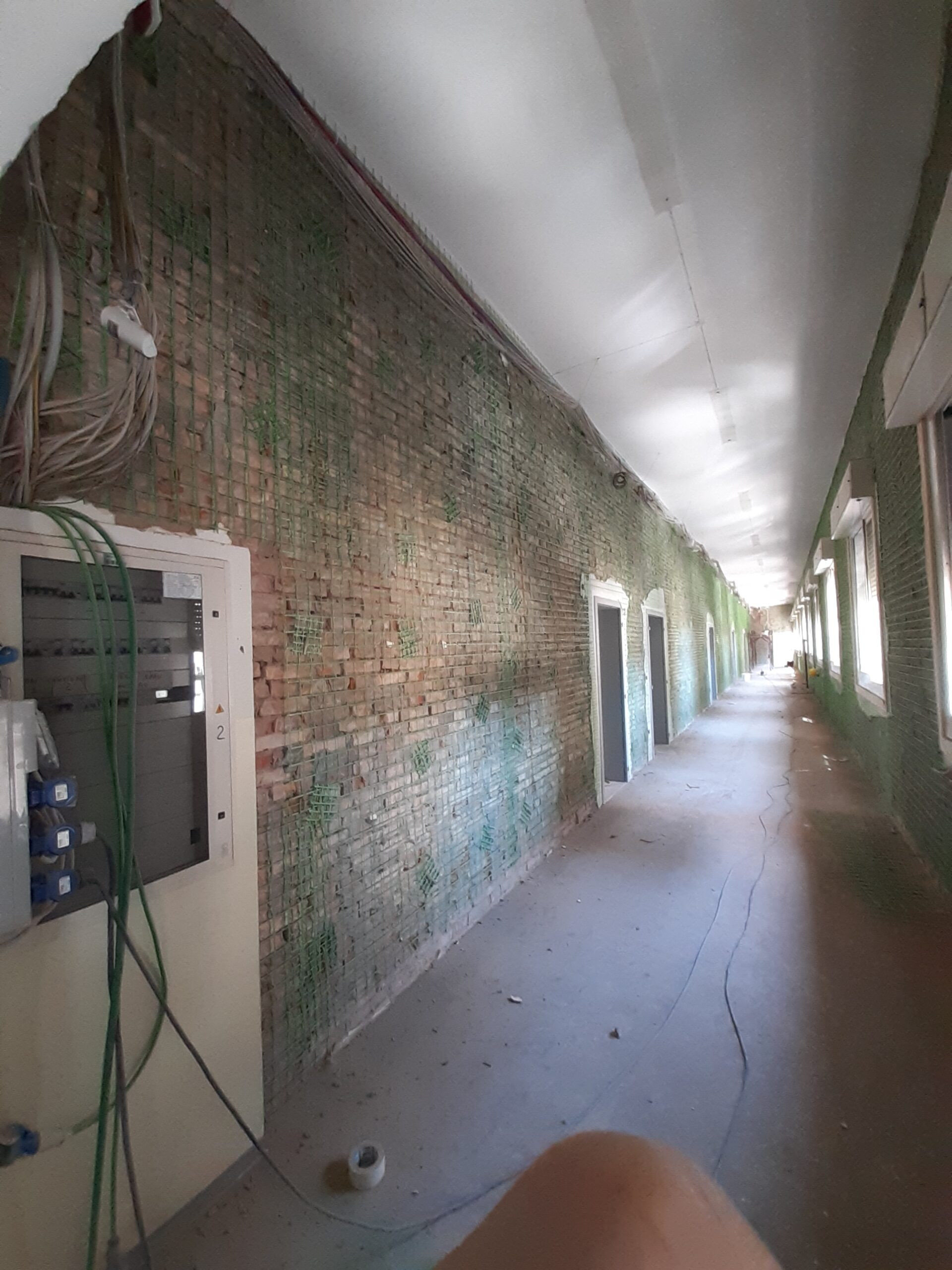

–      Interventi localizzati di rinforzo sulle pareti murarie sul perimetro esterno mediante ricostruzioni
locali e fasciature con reti in fibra di vetro.

Al conseguimento degli atti autorizzativi sono stati eseguiti i lavori, dei quali abbiamo curato la Direzione Lavori strutturale. Gli interventi di progetto hanno permesso di passare da un indice di vulnerabilità del 36.8% all’Adeguamento Sismico del fabbricato.

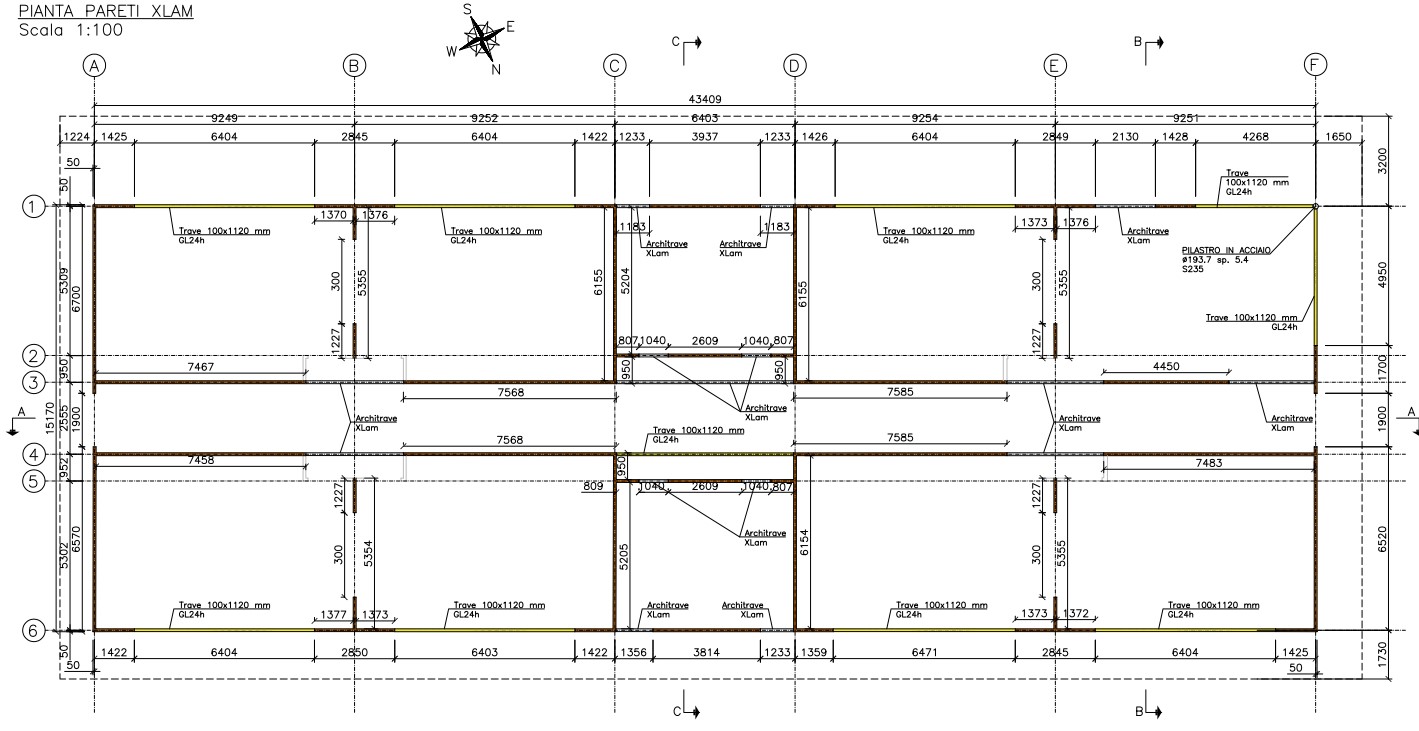

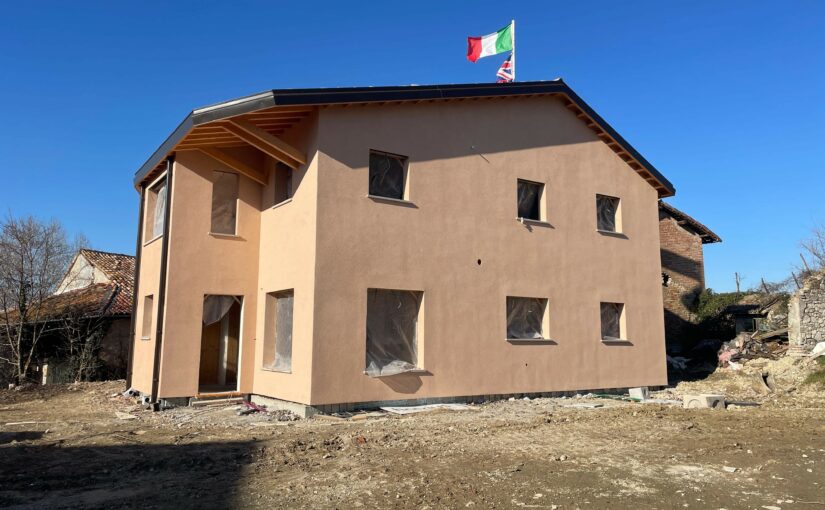

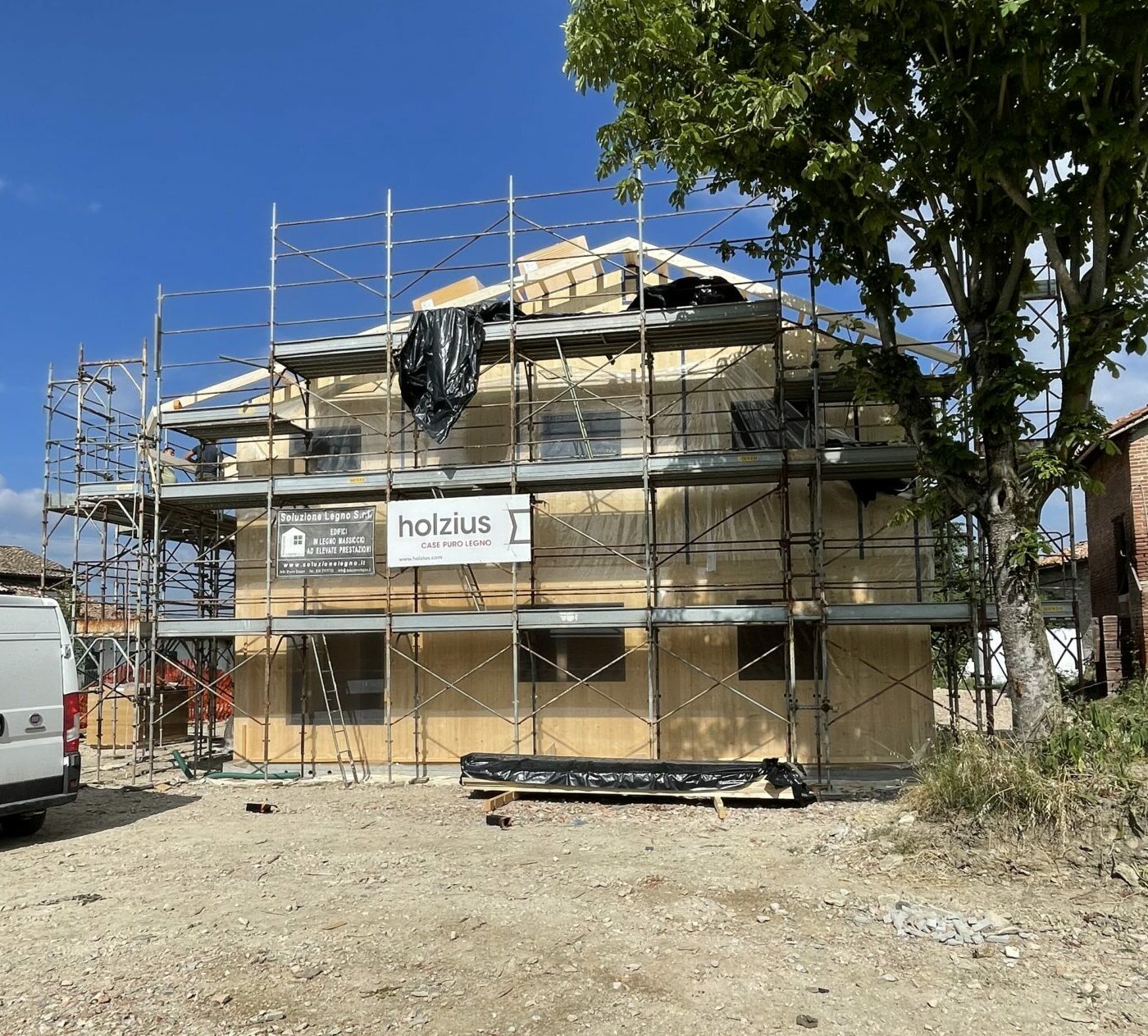

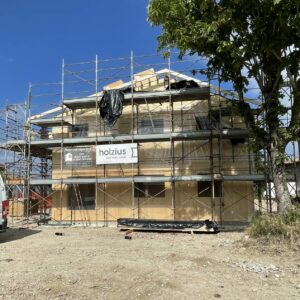

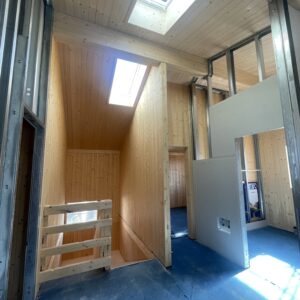

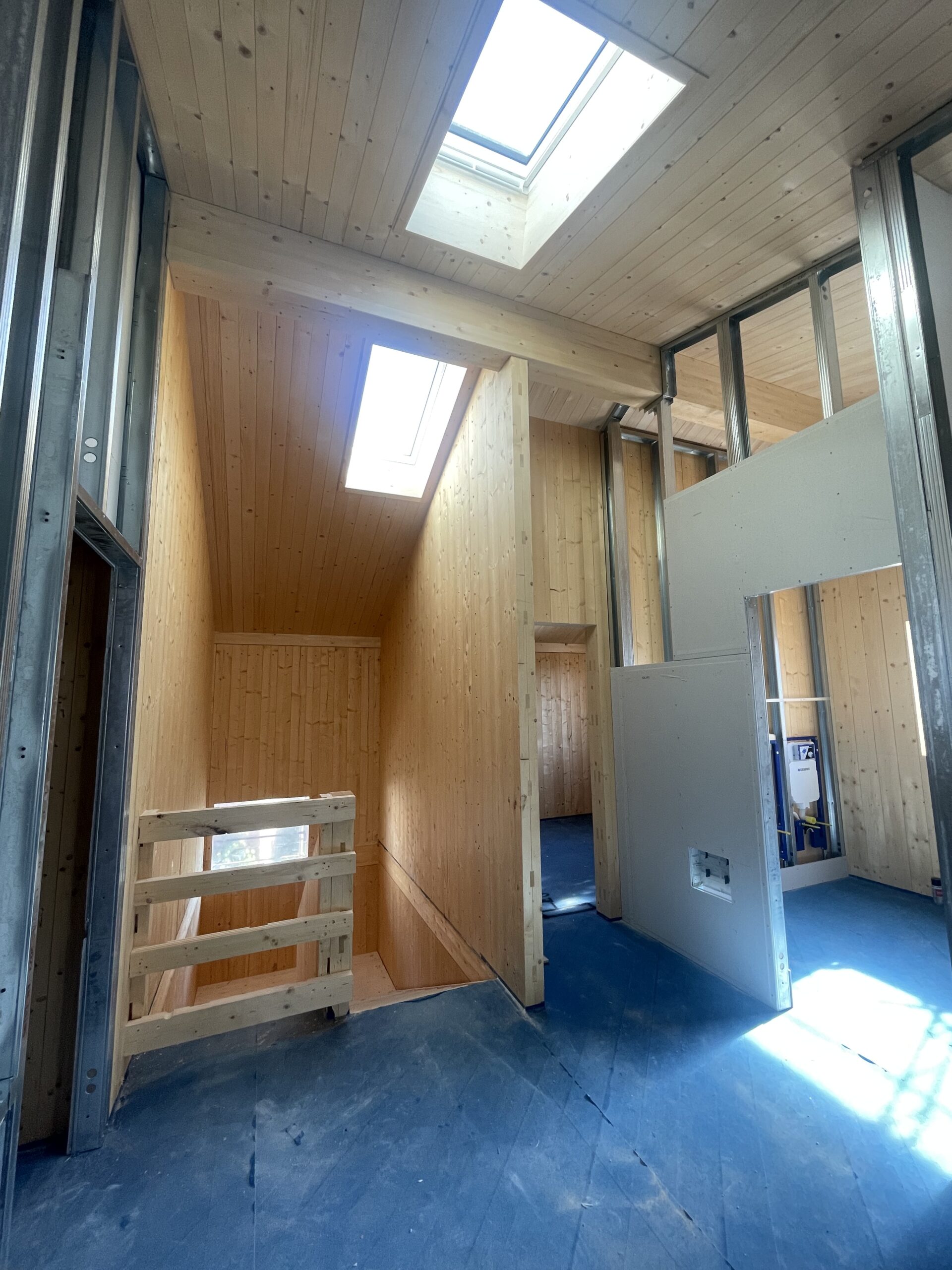

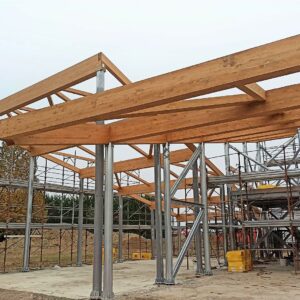

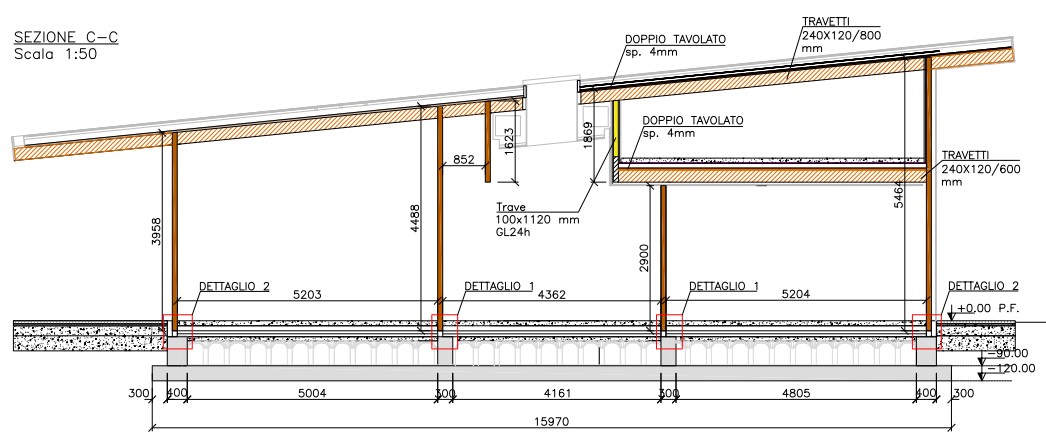

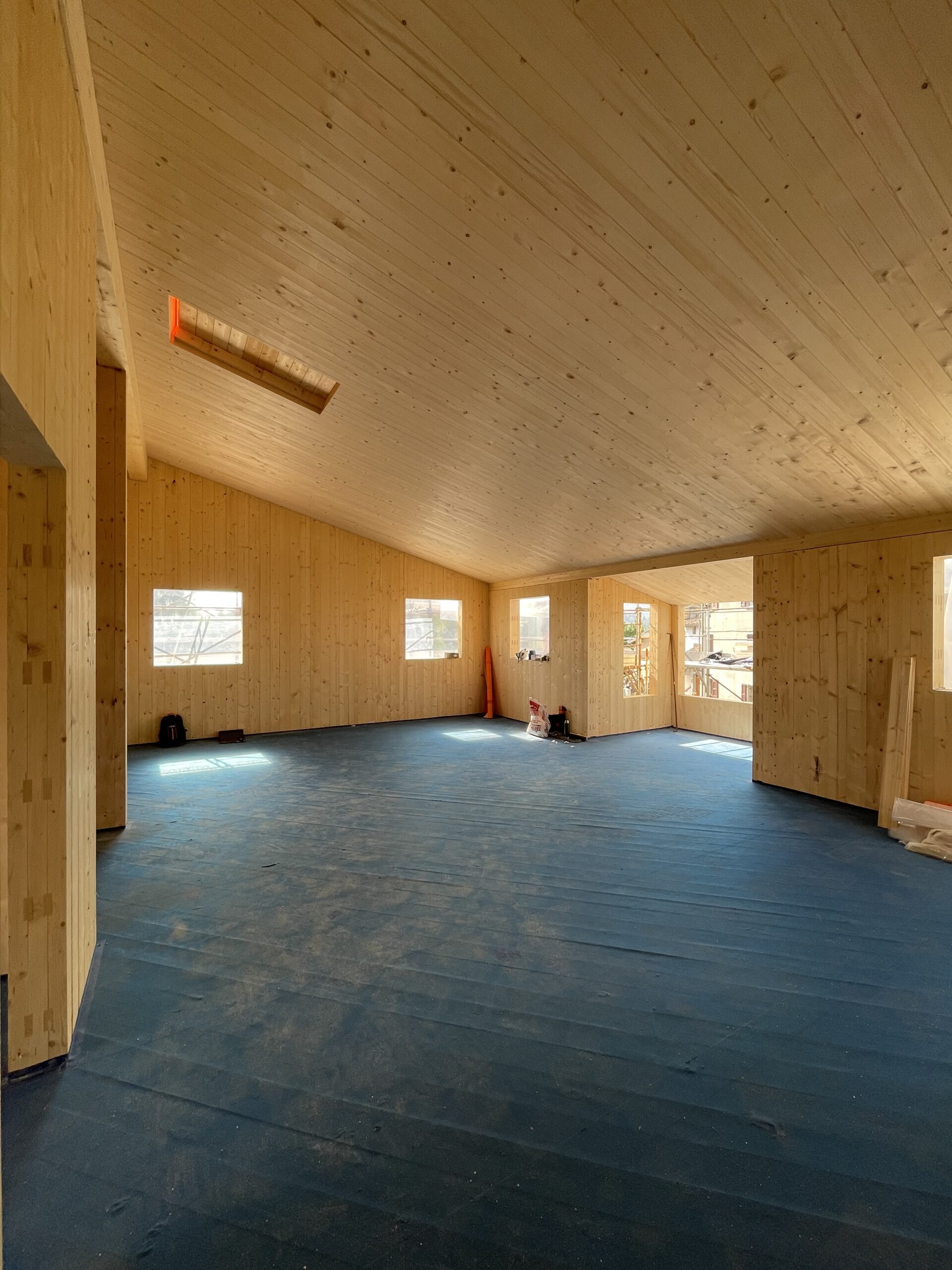

L’attività ha riguardato la progettazione strutturale con direzione lavori su un intervento di demolizione e ricostruzione con ricomposizione volumetrica di un fabbricato esistente. Il nuovo edificio presenta due piani fuori terra ed occupa una pianta rettangolare di dimensioni 12×8,6 m. La struttura in elevazione è realizzata mediante un sistema a secco noto brevettato con il nome commerciale di Holzius. In particolare, le pareti sono realizzate mediante l’accostamento di elementi in legno verticali, accoppiati tra loro meccanicamente tramite connessioni a pettine o a coda di rondine. Le pareti in legno così realizzate diventano così monolitiche e completamente prive di colle, resistono alle azioni orizzontali di piano attraverso il meccanismo resistente che si genera all’incastro tra tavole verticali accostate e elementi in legno orizzontali di accoppiamento (meccanismo di nodo resistente). Gli impalcati sono realizzati con travi in legno lamellare e doppio tavolato incrociato.

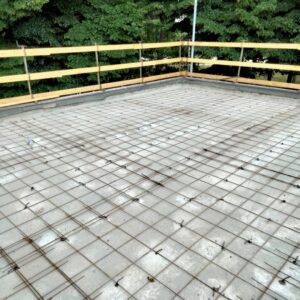

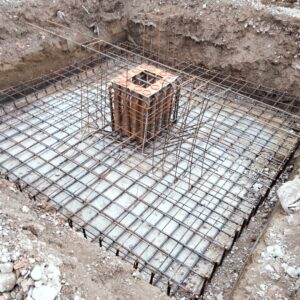

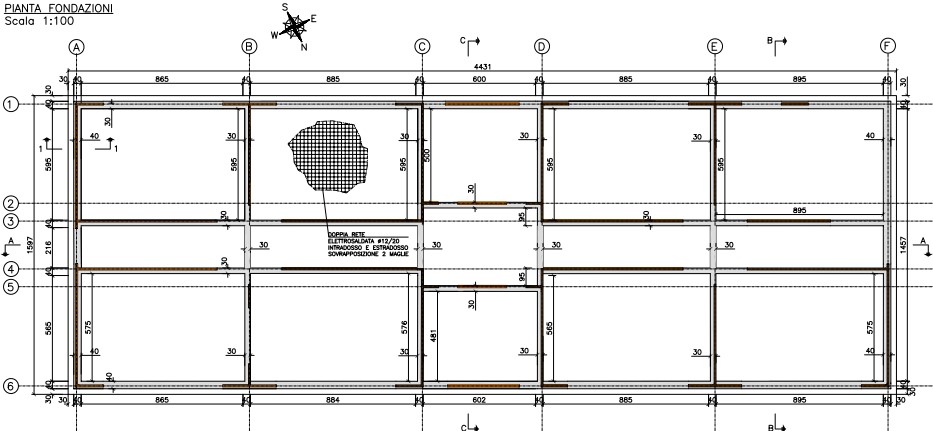

La fondazione è realizzata mediante una platea di spessore pari a 30 cm, impostata su uno strato di vetro cellulare che consente, grazie alle sue proprietà isolanti, la realizzazione della cosiddetta “platea calda”. Il vantaggio principale di questo tipo di fondazione, isolata termicamente rispetto al terreno, è quello di avere una grossa massa che viene scaldata o raffrescata insieme a tutto l’edificio. Questo implica una aumento di inerzia termica e un conseguente miglioramento del comportamento energetico di tutto il fabbricato, che è meno soggetto a fluttuazioni di temperatura interna. Diventa così più facile mantenere una temperatura costante all’interno dell’edificio.

Infine, è stato eseguito anche uno studio di vulnerabilità sismica dell’edificio esistente volto alla determinazione dei parametri necessari per l’ottenimento del sismabonus, di cui al D.M. 58 del 28/02/2017.

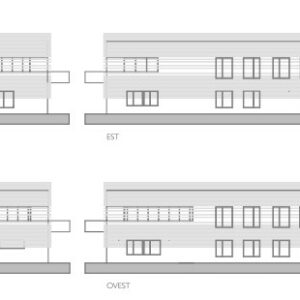

L’attività ha riguardato la progettazione preliminare strutturale di un nuovo polo sanitario. L’intervento, da realizzarsi in un’area attualmente priva di costruzioni, prevede la realizzazione di corpi di fabbrica, strutturalmente indipendenti, ospitanti: Casa Residenza Anziani per 70 posti letto, Centro diurno per 25 utenti, Meeting center, uffici a servizio della struttura per circa 200mq. Dal punto di vista funzionale e distributivo i principi sui quali si è sviluppata la progettazione sono:

– Polo sanitario come luogo di incontro a disposizione dell’intera comunità, sia per i servizi e le attrezzature interne al fabbricato che per il verde pubblico e attrezzato esterno, ciclabili comprese.

– Giardino privato protetto al piano terreno, all’interno della struttura, per un utilizzo fisico e sensoriale “facile” e sicuro, con percorsi che si sviluppano a fianco del verde e si aprono sul verde.

– Terrazze al piano delle residenze con terrazze che si affacciano sui giardini interni e sul verde esterno.

– Giardino pensile al piano copertura.

– Flessibilità funzionale e modularità, nuclei residenziali concentrati al piano primo e funzioni e servizi al piano terra per avere l’opportunità nel tempo di trasformare gli spazi e implementare o sostituire le tecnologie della struttura.

– Nuclei collegati ma indipendenti tra loro per spazi e tecnologie allo scopo di  assicurare la possibilità di “chiudersi” in bolle funzionali in caso di eventi pandemici.

– Utilizzo di percorsi-soggiorno al di fuori delle camere per dare l’occasione agli ospiti di portare all’interno della struttura oggetti di arredo delle loro abitazioni.

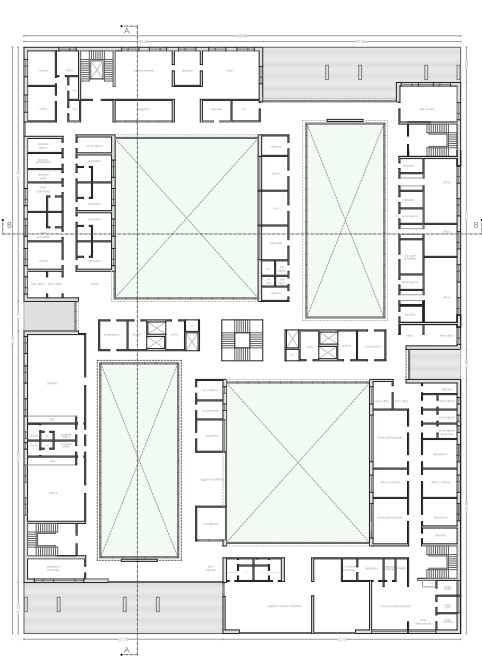

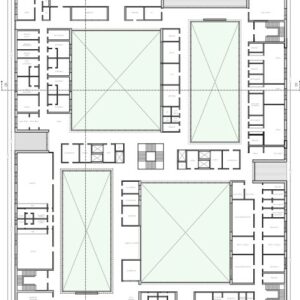

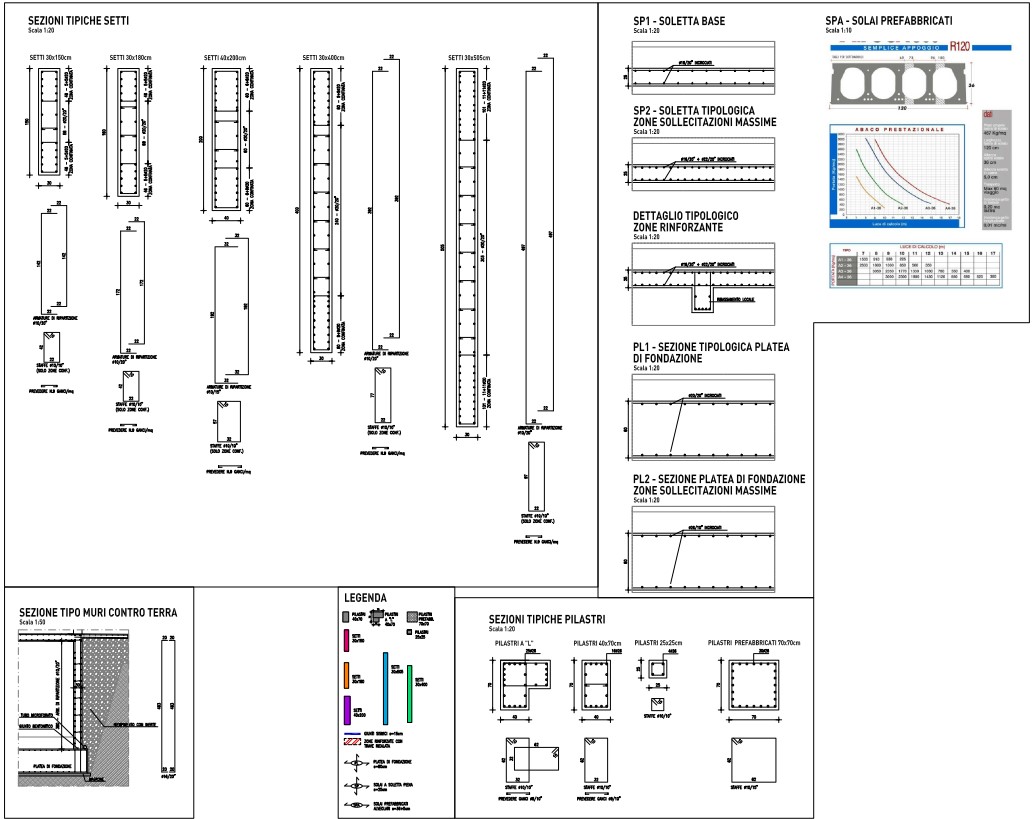

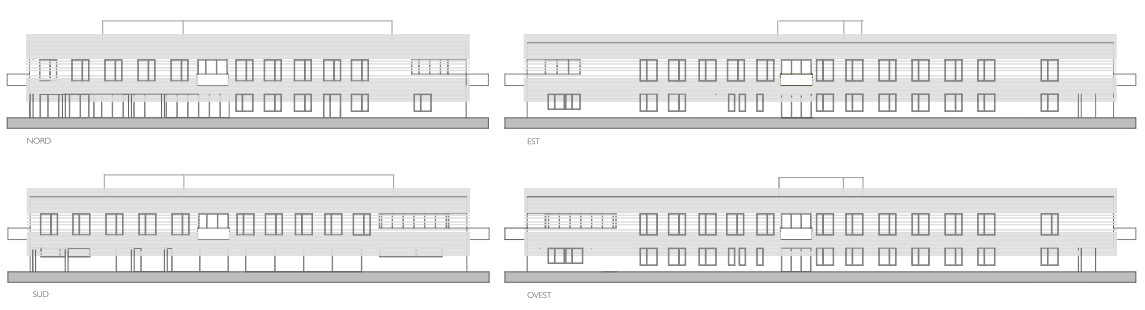

Da un punto di vistra strutturale, si tratta di un complesso di dimensioni planimetriche di circa 60x81m caratterizzato da corti interne. Sono previsti 2 piani fuori terra ed uno interrato; sono poi presenti zone monopiano, all’interrato, aventi la funzione di coprire localmente i parcheggi e di sostenere il terreno necessario per i giardini delle corti interne. Si distinguono principalmente diversi tipi di unità strutturali:

– unità perimetrali (4, giuntate tra loro e rispetto alle unità interne) di dimensioni maggiori, per le quali, in considerazione delle luci di calcolo notevoli, si è deciso di ricorrere ad impalcati a soletta piena in c.a. e strutture a pilastri e setti;

– unità interne di dimensioni più ridotte (3, giuntate tra loro e rispetto alle unità perimetrali), per le quali si sono previsti impalcati a soletta piena, perché anche in questo caso sono presenti luci notevoli;

– unità monopiano (4, giuntate rispetto alle unità adiacenti) con strutture prefabbricata di supporto ai giardini delle corti interne.



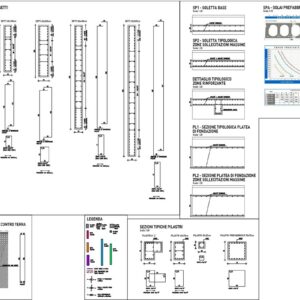

Le fondazioni sono costituite da una grande platea unitaria.

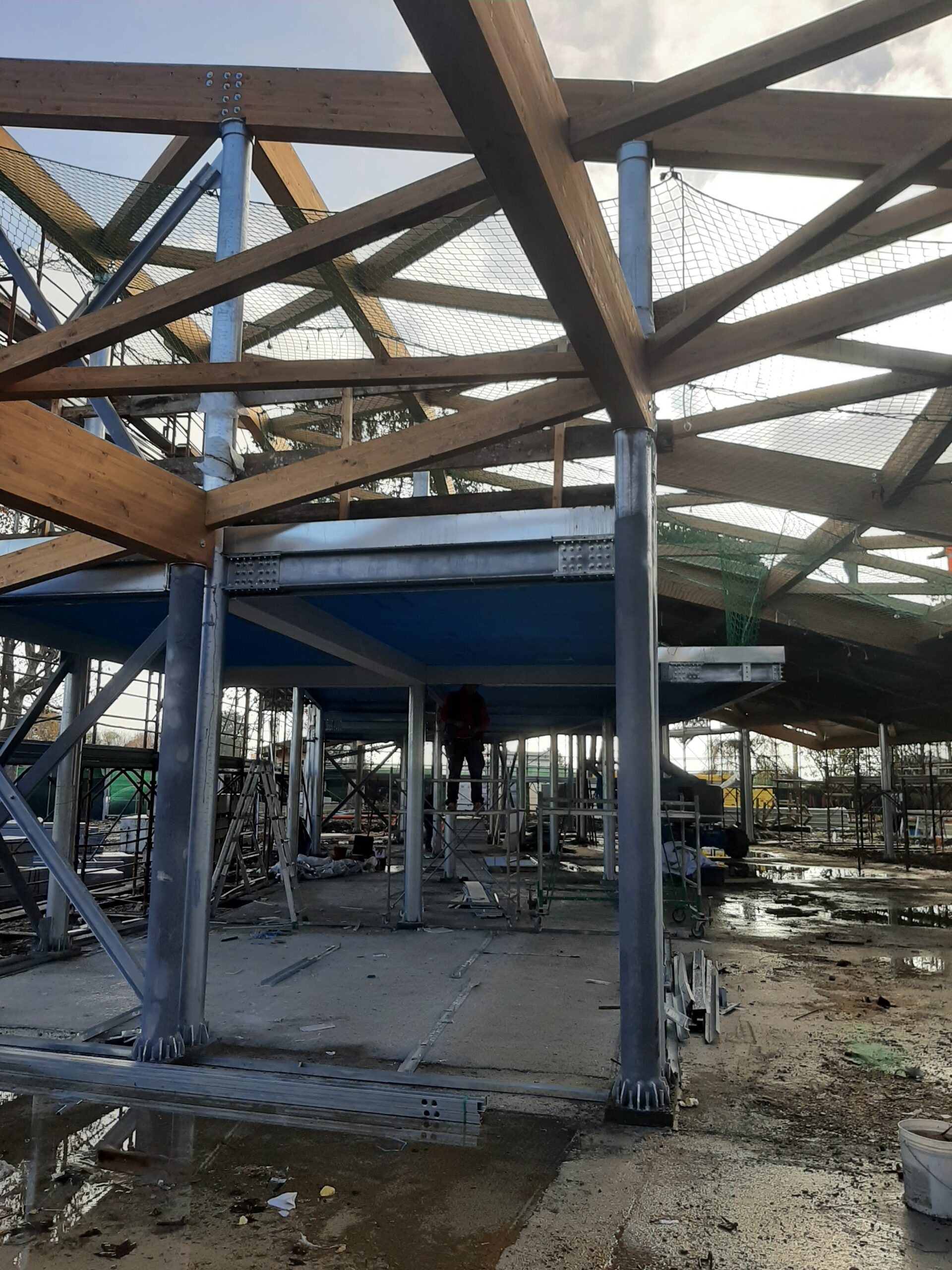

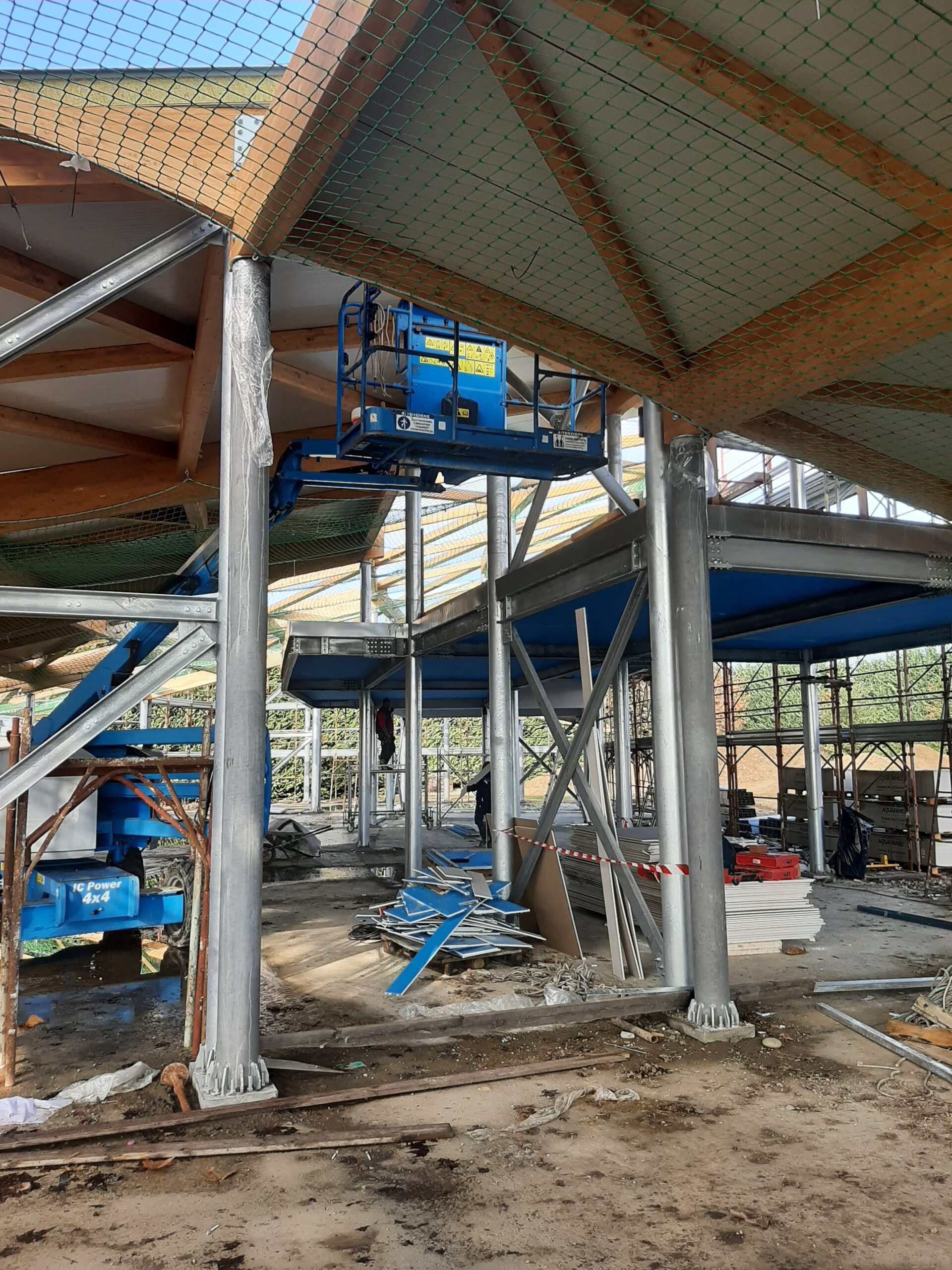

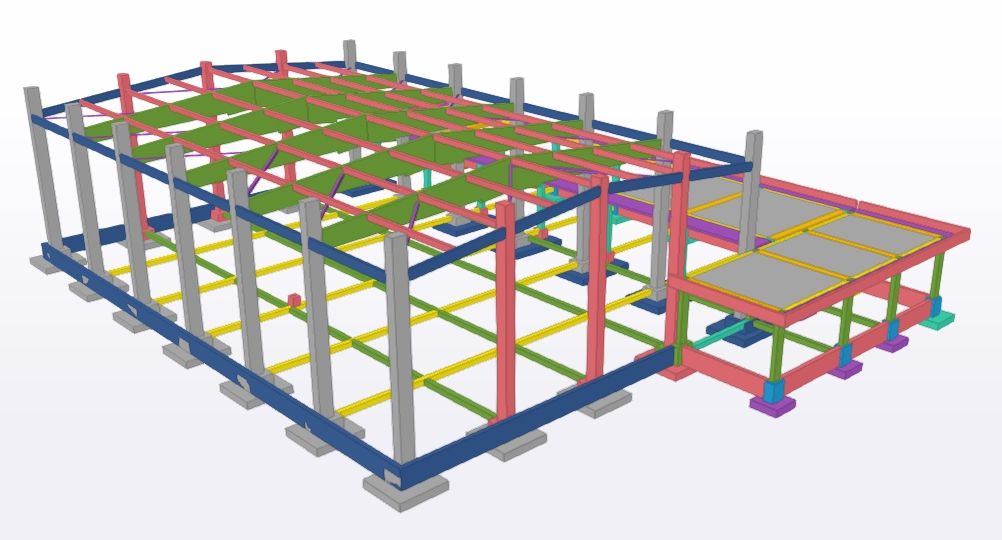

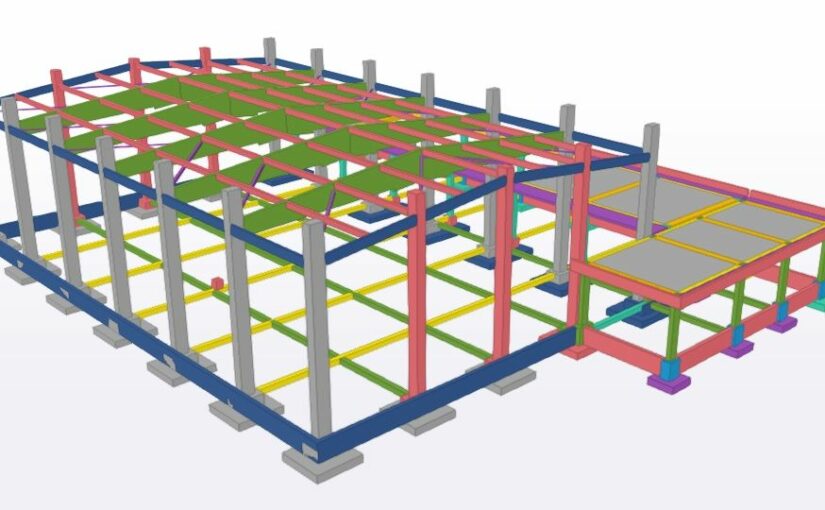

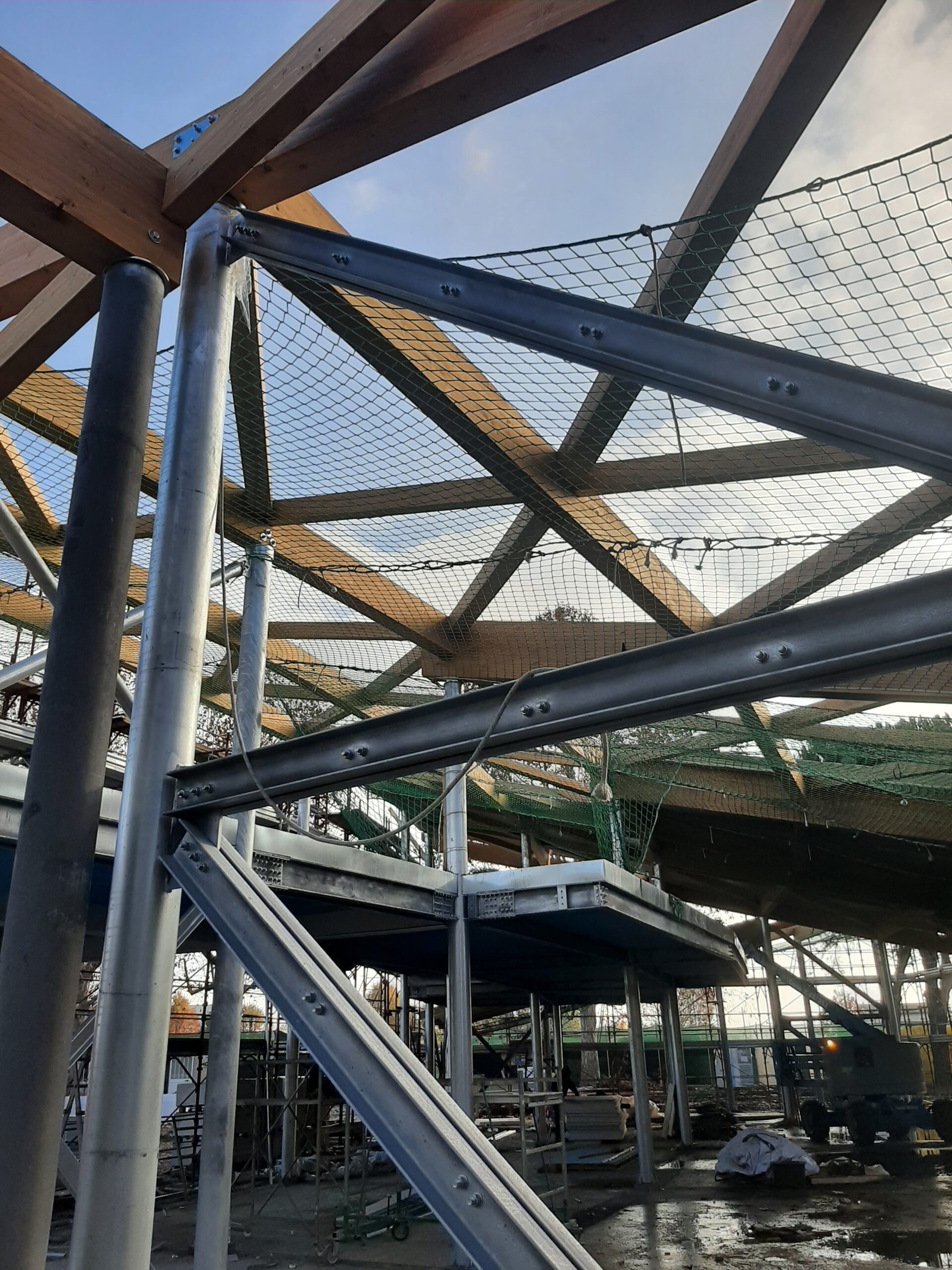

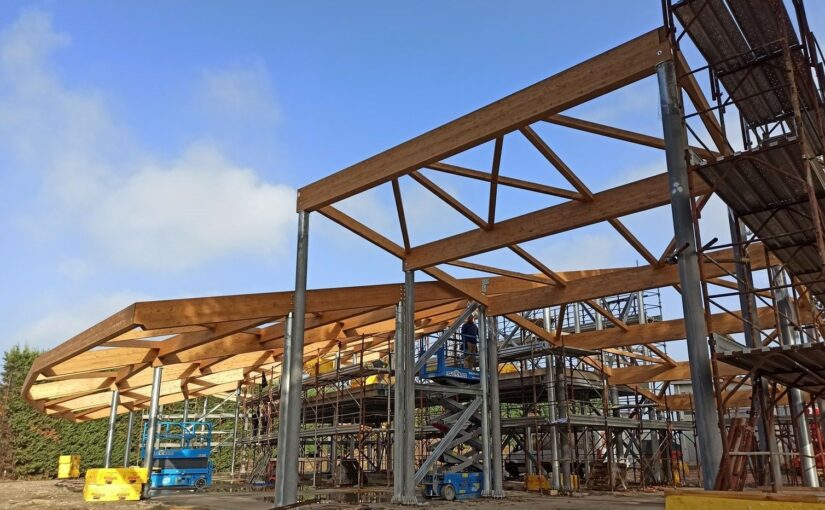

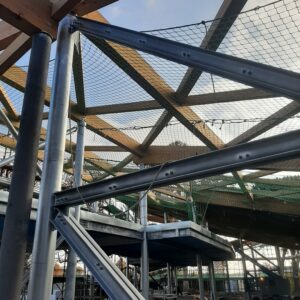

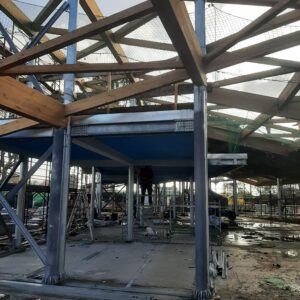

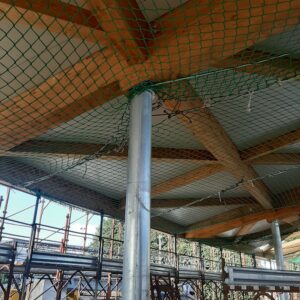

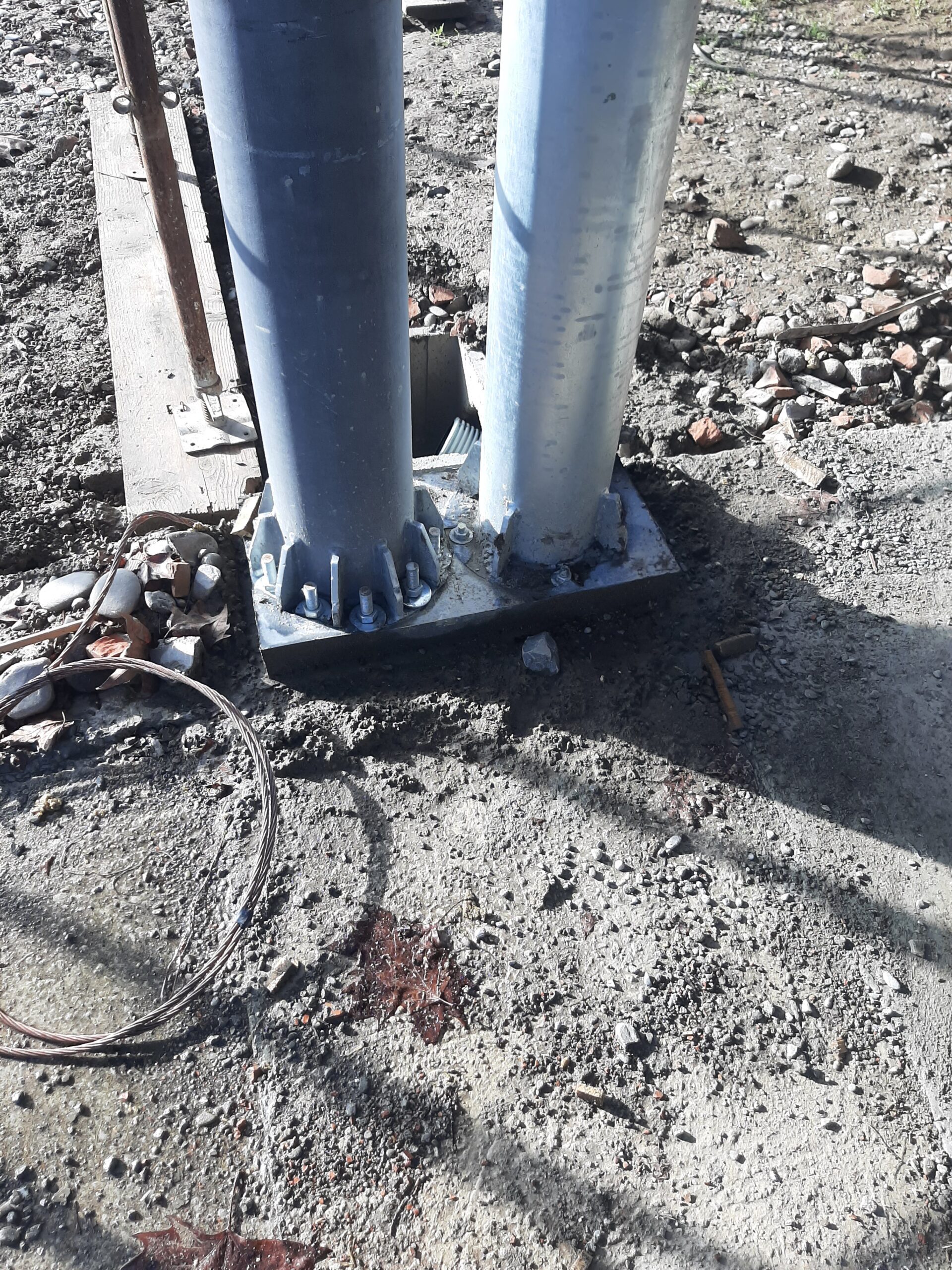

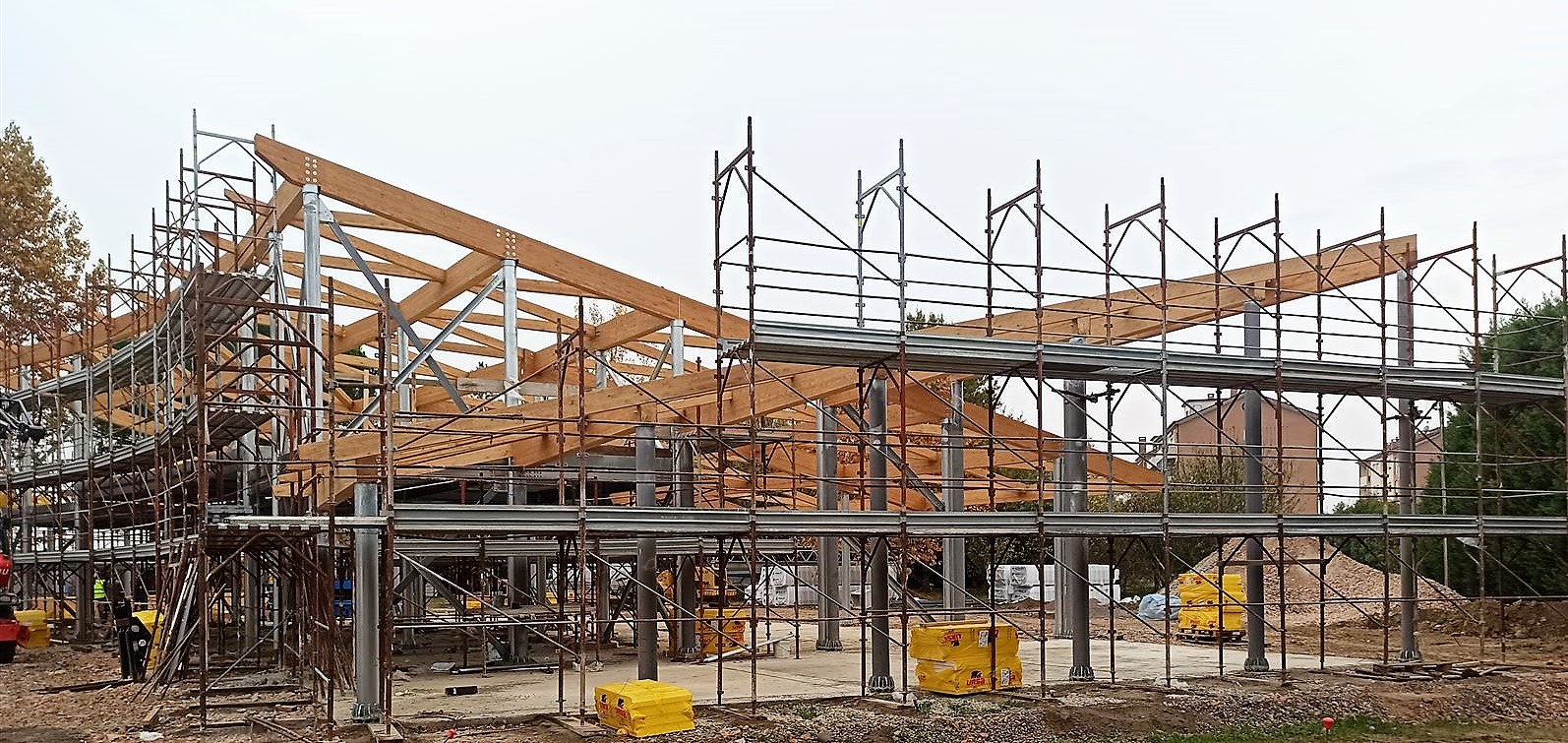

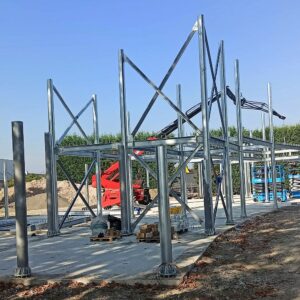

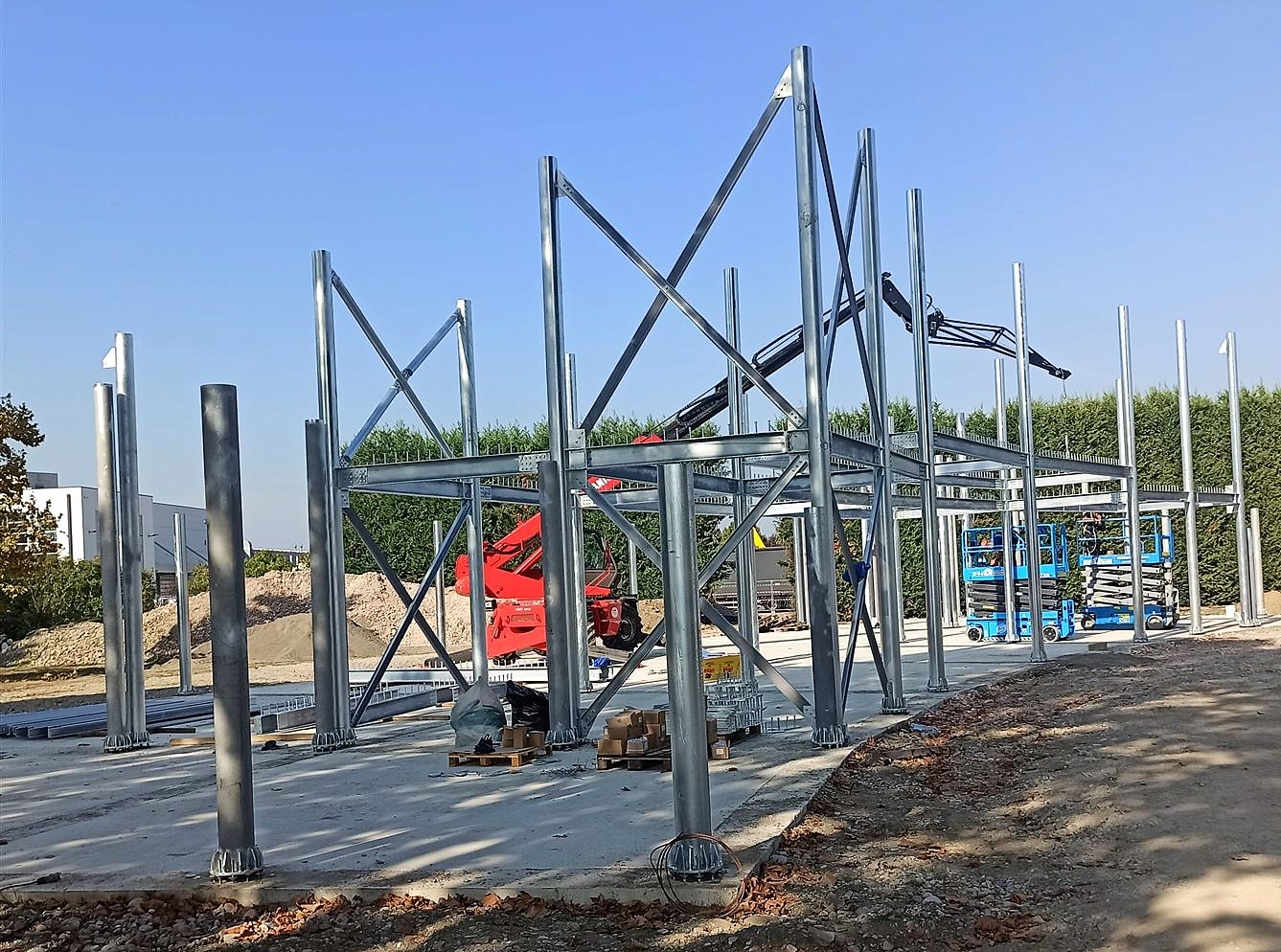

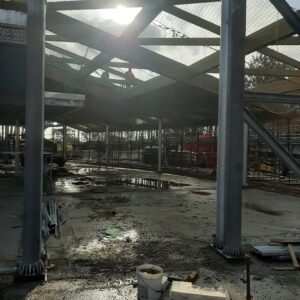

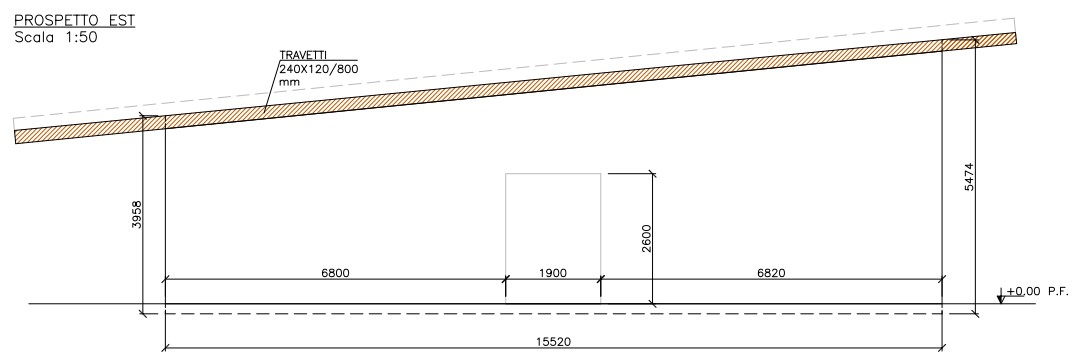

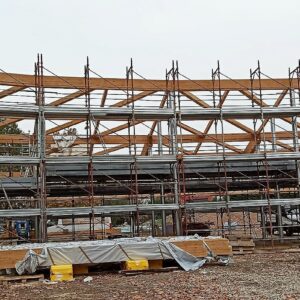

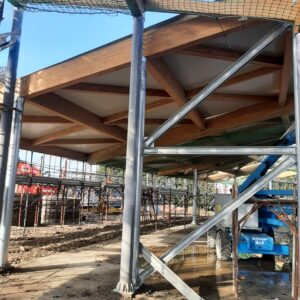

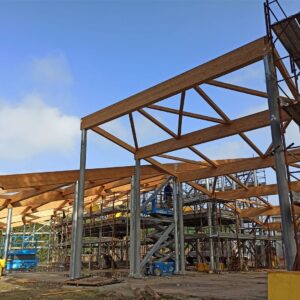

L’attività ha riguardato la progettazione strutturale esecutiva della mensa dipendenti della Manitou, importante azienda di Castelfranco operante nel settore dei macchinari per movimentazione e il sollevamento. L’edificio in oggetto, composto da 3 unità strutturali sismicamente giuntate, presenta una particolare composizione plano-volumetrica: infatti la pianta segue la forma di un arco di una circonferenza mentre i 3 blocchi strutturali sono caratterizzati dall’avere l’inclinazione della copertura in opposizione. L’impianto strutturale è composto da diverse tecnologie: legno lamellare per la copertura, carpenteria metallica per le strutture verticali e acciaio-cemento per l’impalcato del piano primo del blocco centrale. La copertura in legno è composta da travi principali in senso radiale e arcarecci in senso circumferenziale su cui sono poggiati i pannelli di finitura coibentati. Al fine di realizzare un piano rigido e quindi un’idonea redistribuzione delle forze inerziali sono stati disposti controventi in legno in senso diagonale. Le strutture di controventamento verticali sono realizzate mediante controventi metallici con diagonale tesa attiva per quanto riguarda il corpo centrale, in considerazione delle maggiori masse ed estensione rispetto ai corpi laterali. Quest’ultimi, infatti, non presentano controventi di parete ma resistono alle azioni orizzontali mediante uno “schema a mensola”. La complessa geometria del manufatto ha reso necessario lo sviluppo della modellazione BIM, così da avere un maggior controllo nella progettazione strutturale e nelle interferenze con le altre discipline.

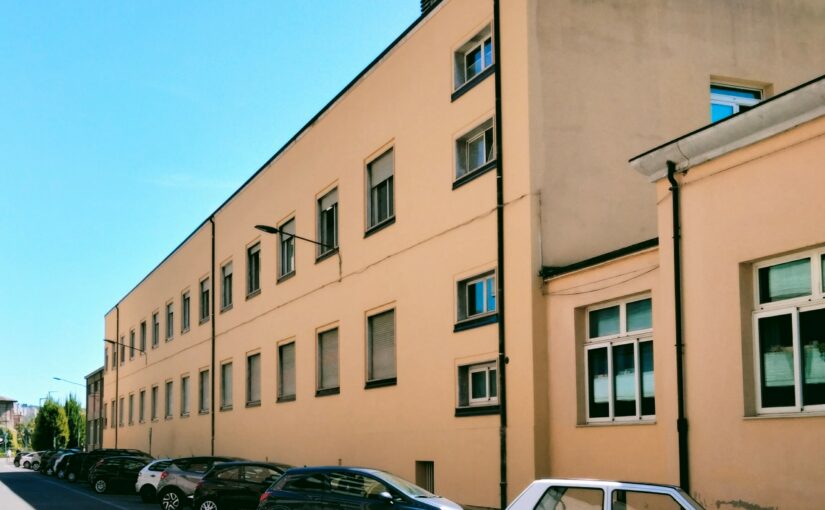

L’attività ha riguardato la Direzione Lavori ed il progetto delle Varianti in corso d’opera del Miglioramento sismico della scuola “J.Barozzi” di Vignola (MO).

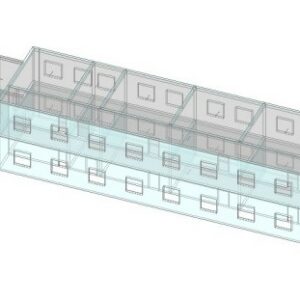

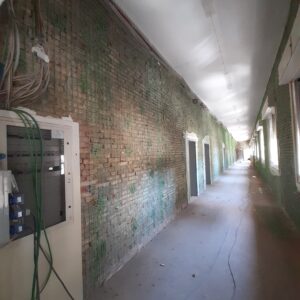

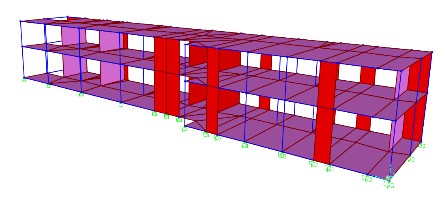

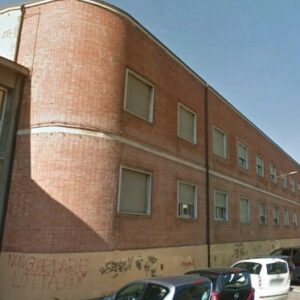

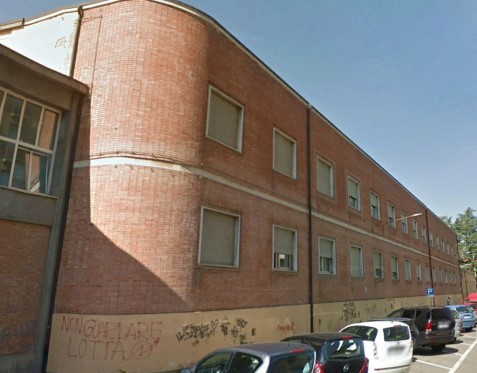

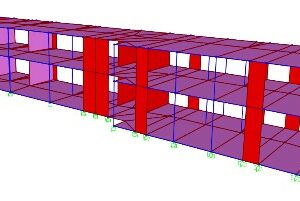

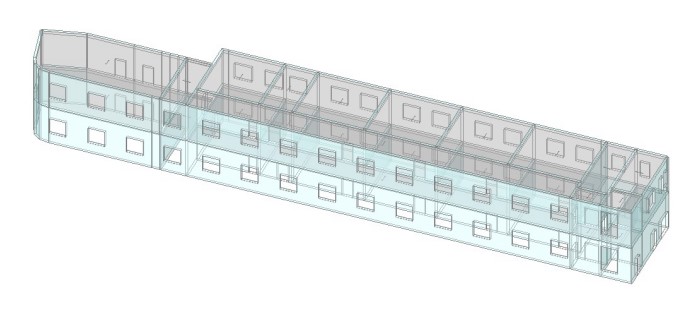

L’edificio  ospitante la Scuola J. Barozzi di Vignola,  è posto  all’interno  di un  aggregato edilizio sito in Vignola (MO), composto da un piano
seminterrato e 3 piani fuori terra, con strutture verticali in muratura portante, solai di piano laterocementizi e copertura lignea a capriate.

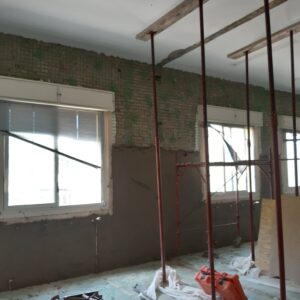

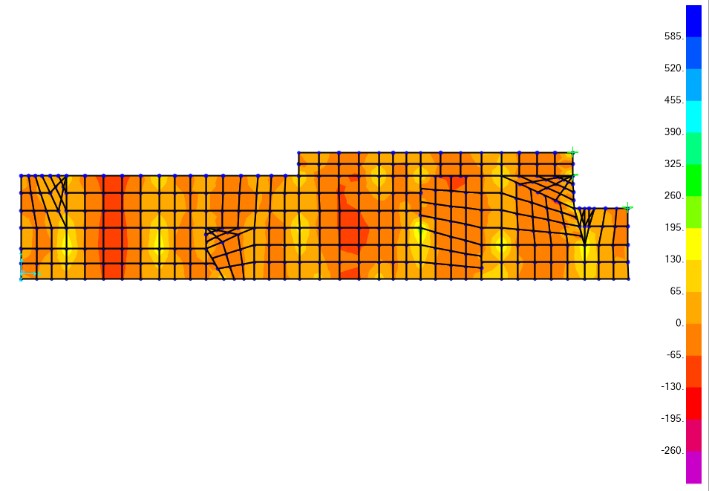

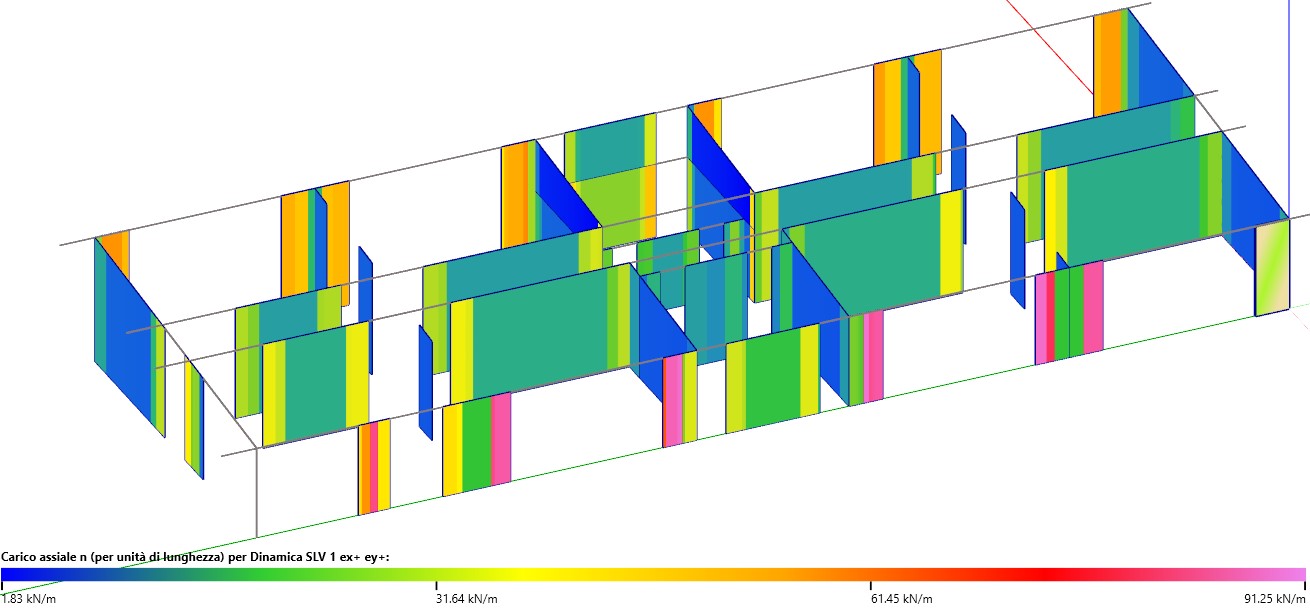

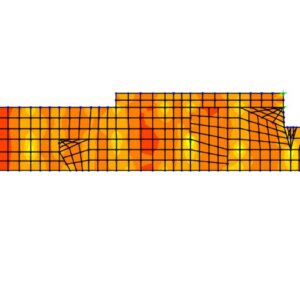

A seguito di una verifica di vulnerabilità statica e sismica è stato redatto il Progetto Esecutivo di Miglioramento sismico delle strutture, che prevede la realizzazione dei seguenti interventi di rinforzo:

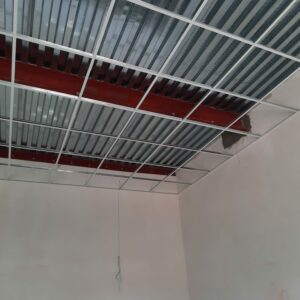

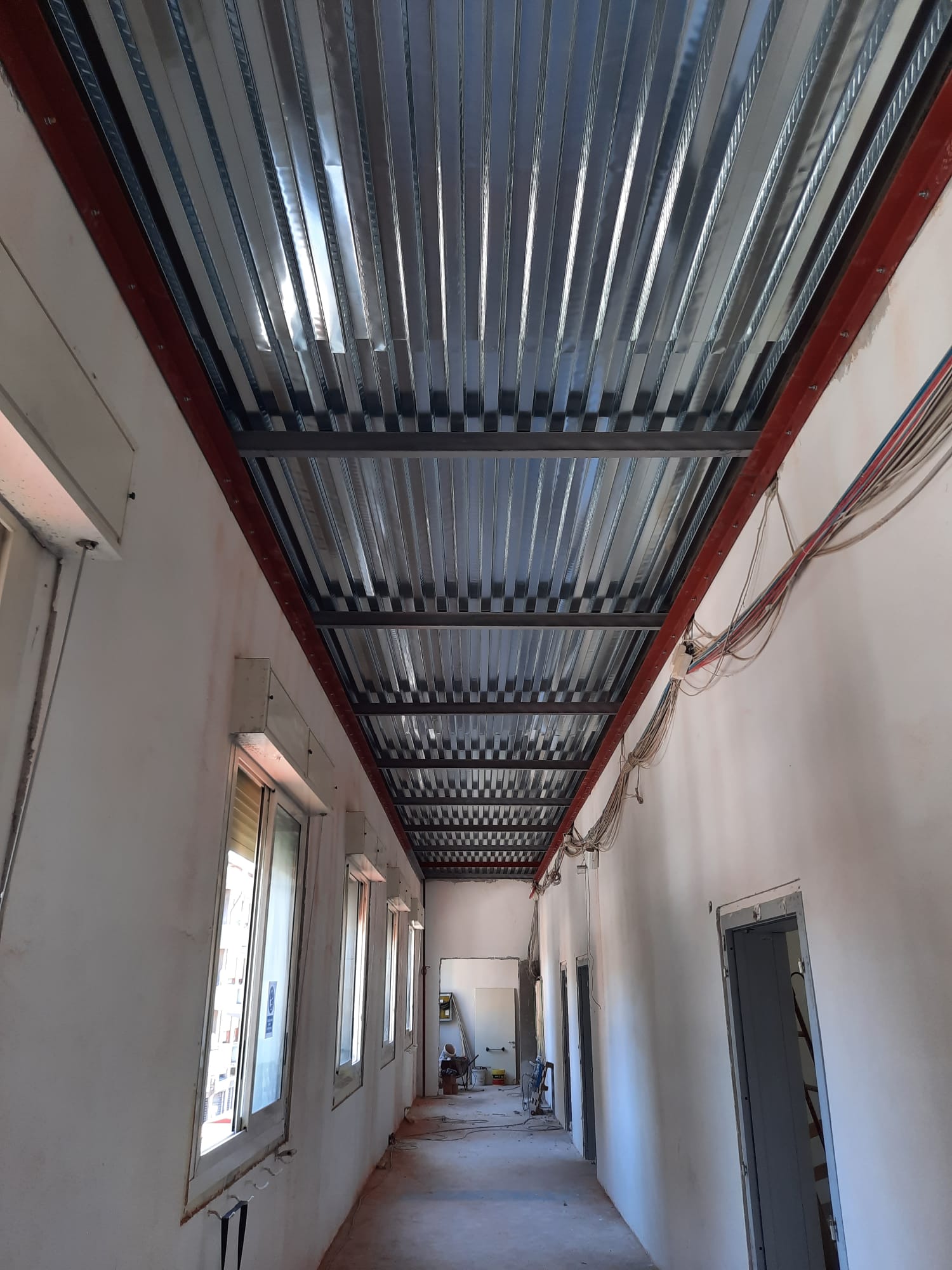

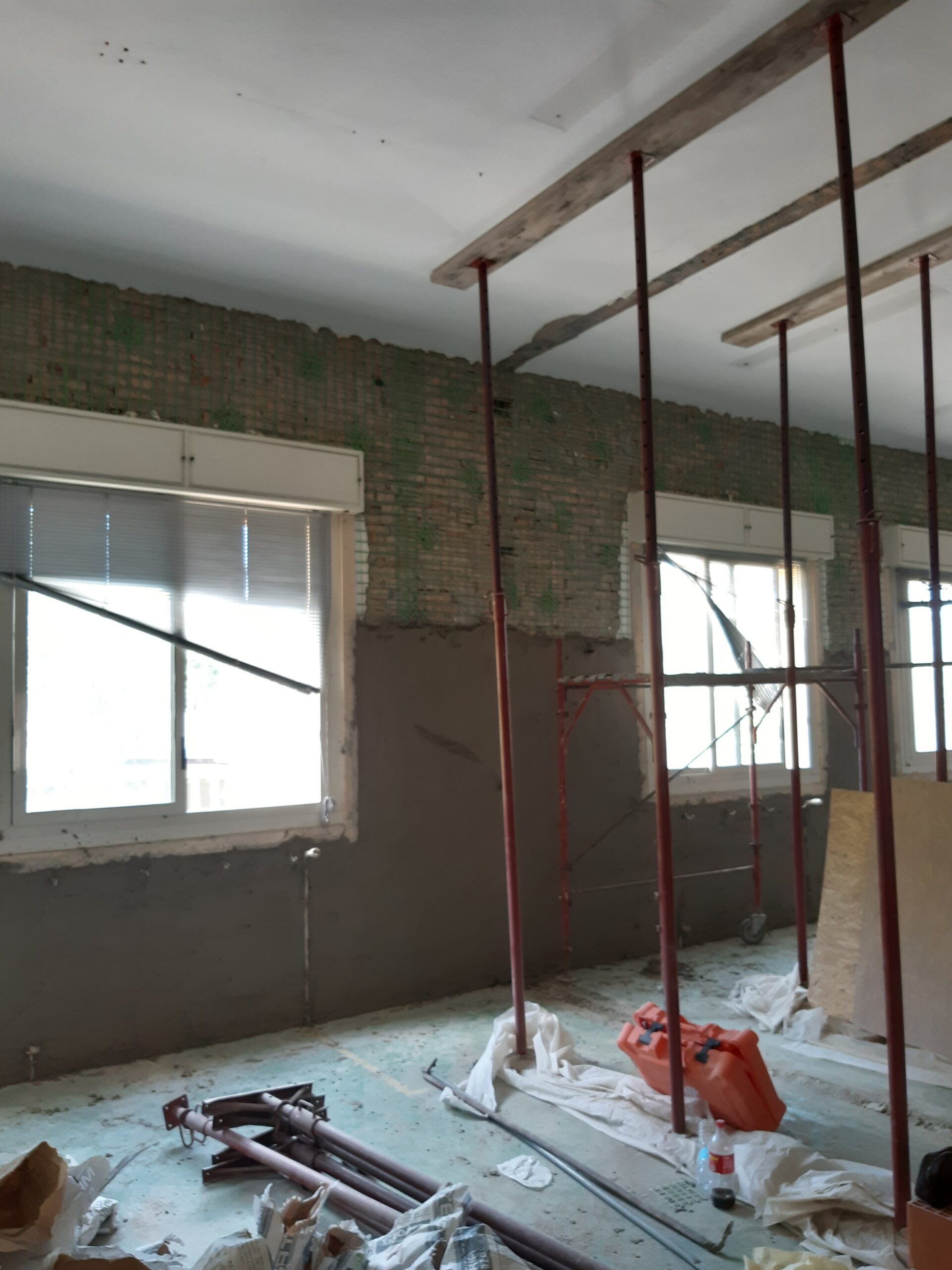

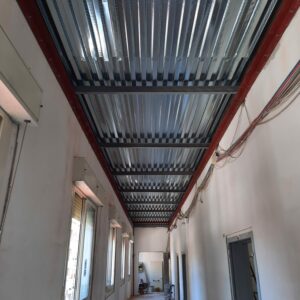

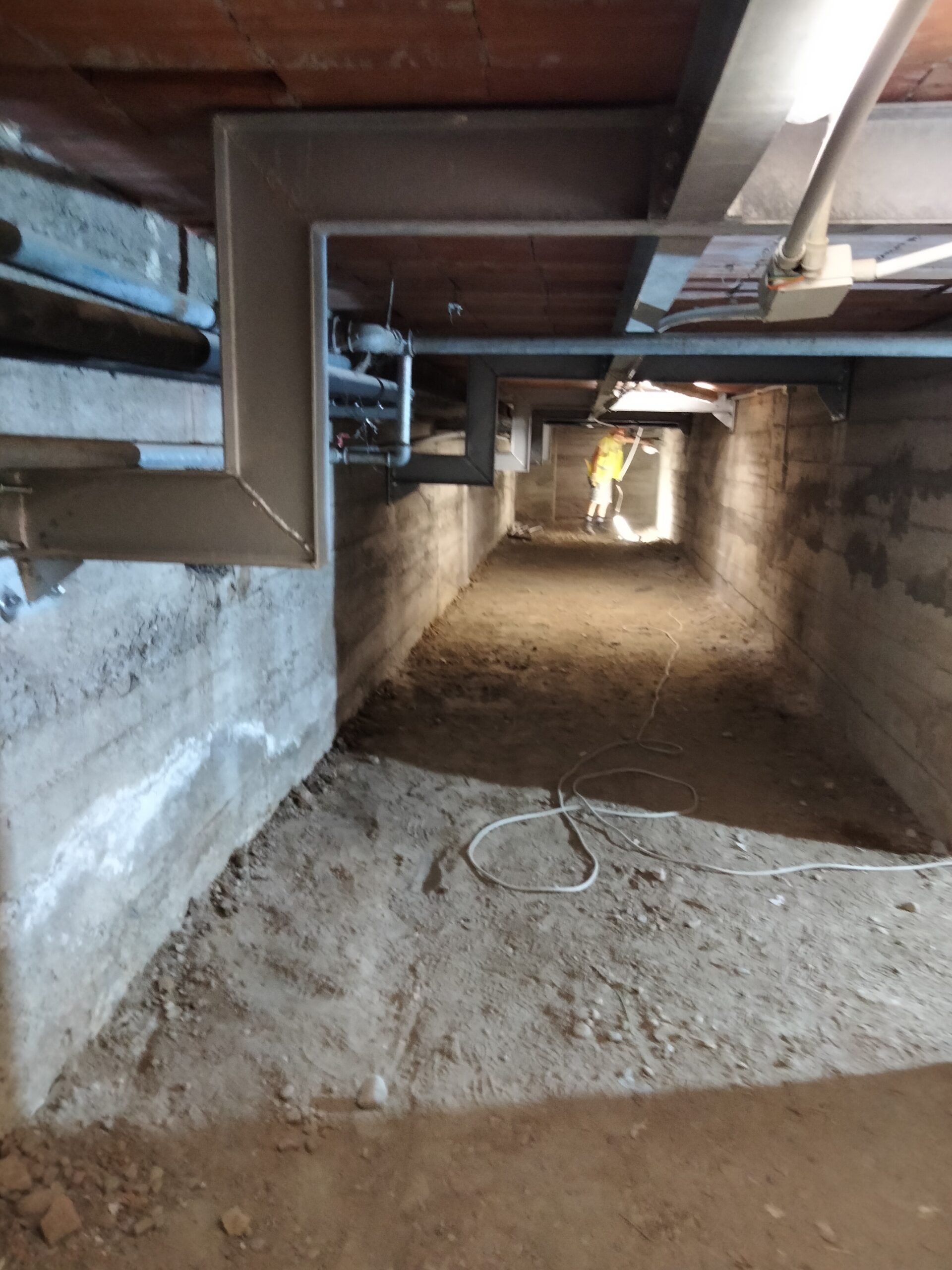

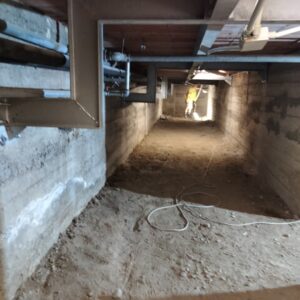

– Rinforzo del primo e del secondo solaio mediante l’inserimento di rompitratta in acciaio;

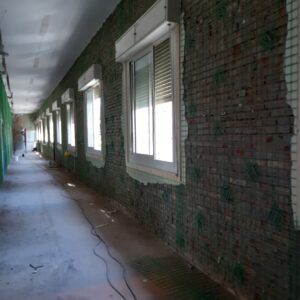

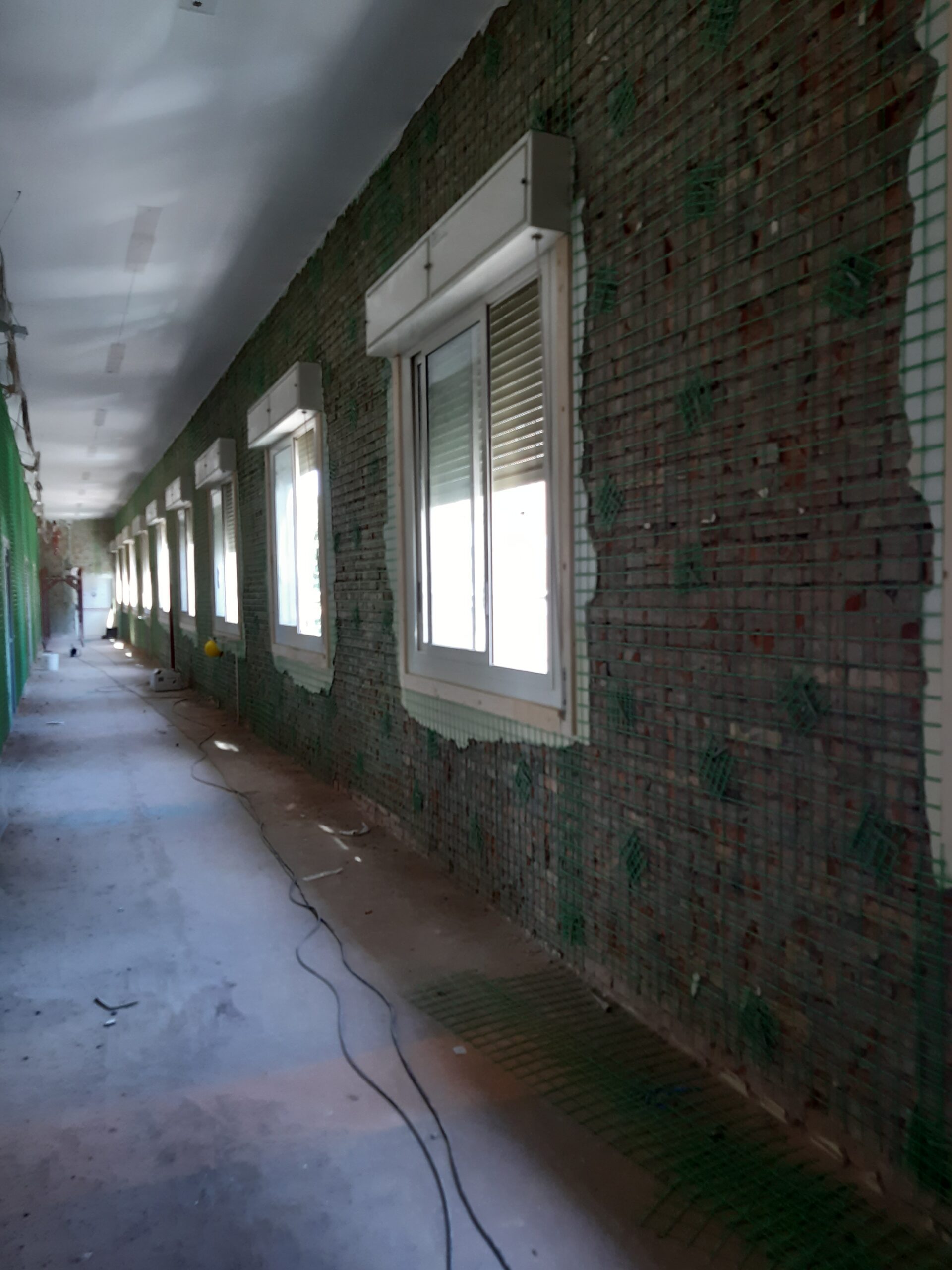

– Realizzazione di intonaco armato su 2 lati su tutte le pareti portanti esistenti;

– Demolizione della copertura degradata in legno (per attacchi xilofagi e fungini) e rifacimento con copertura piana leggera, con riduzione notevole del carico;

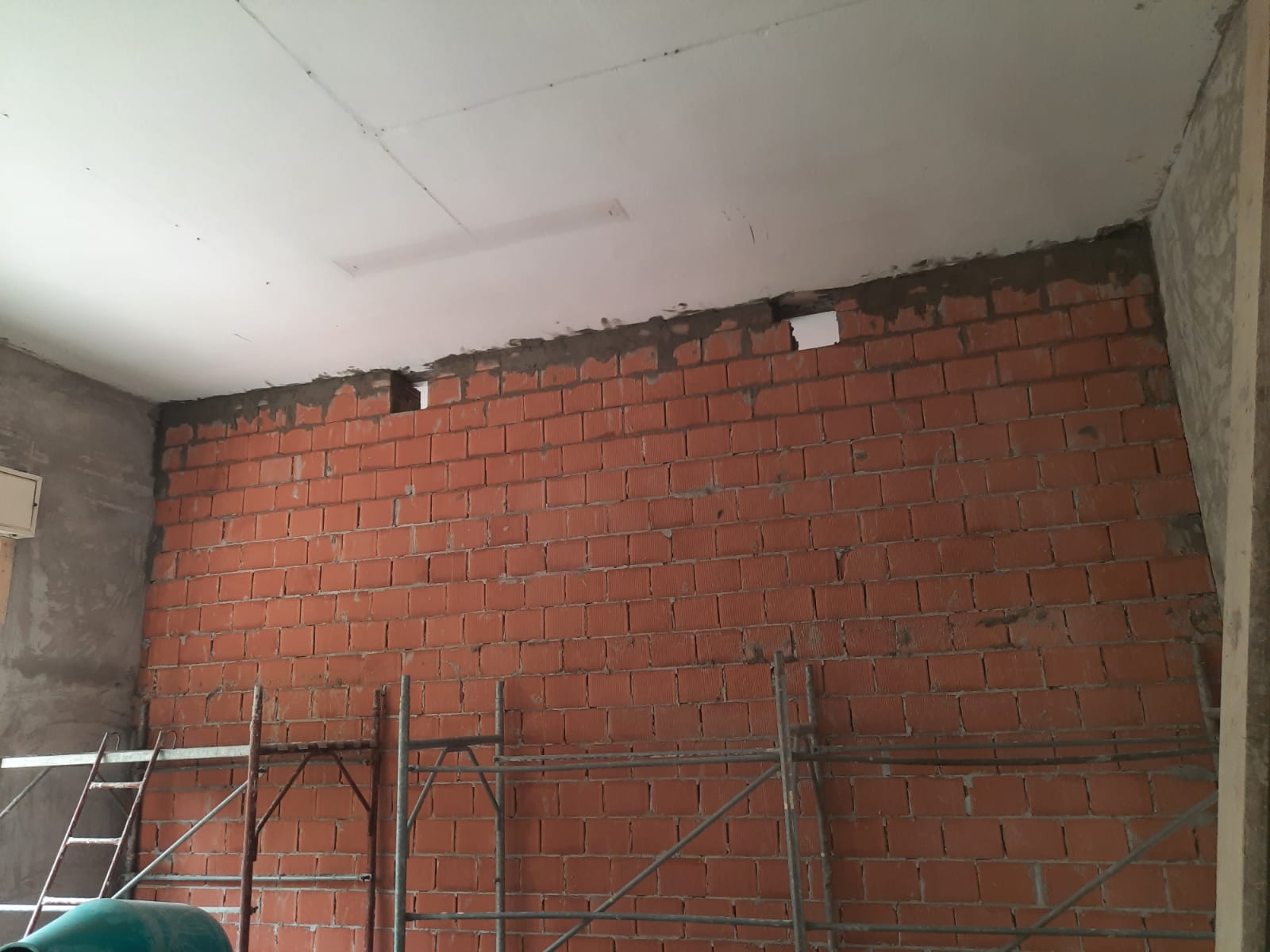

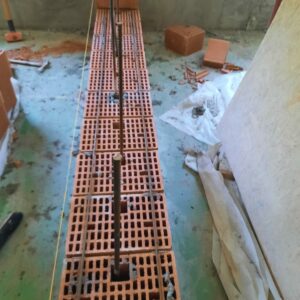

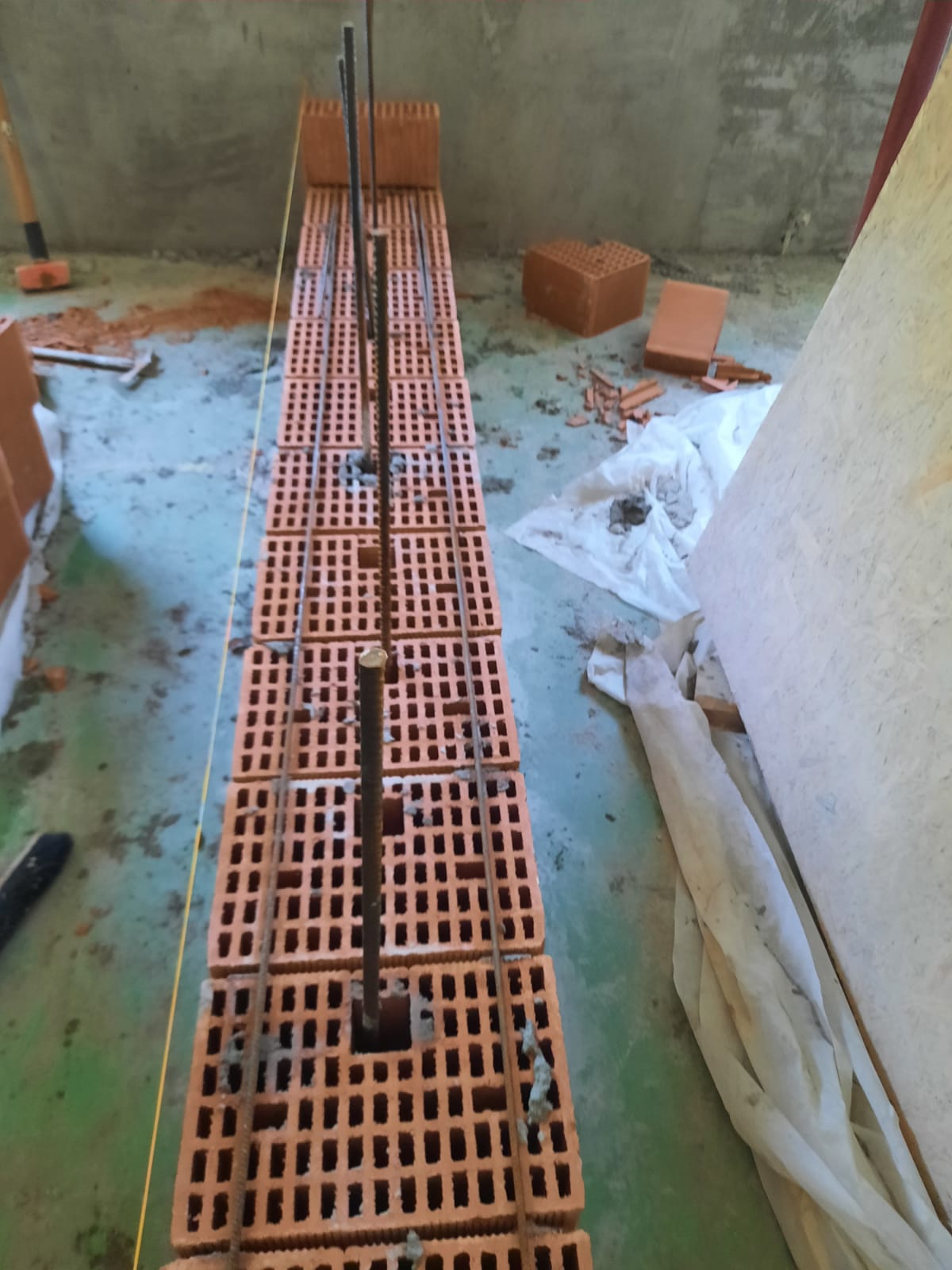

– Inserimento di maschi murari portanti trasversali in luogo delle esili tramezzature esistenti nella direzione corta del fabbricato, che permettano la riduzione della vulnerabilità sismica sul lato corto dell’edificio;

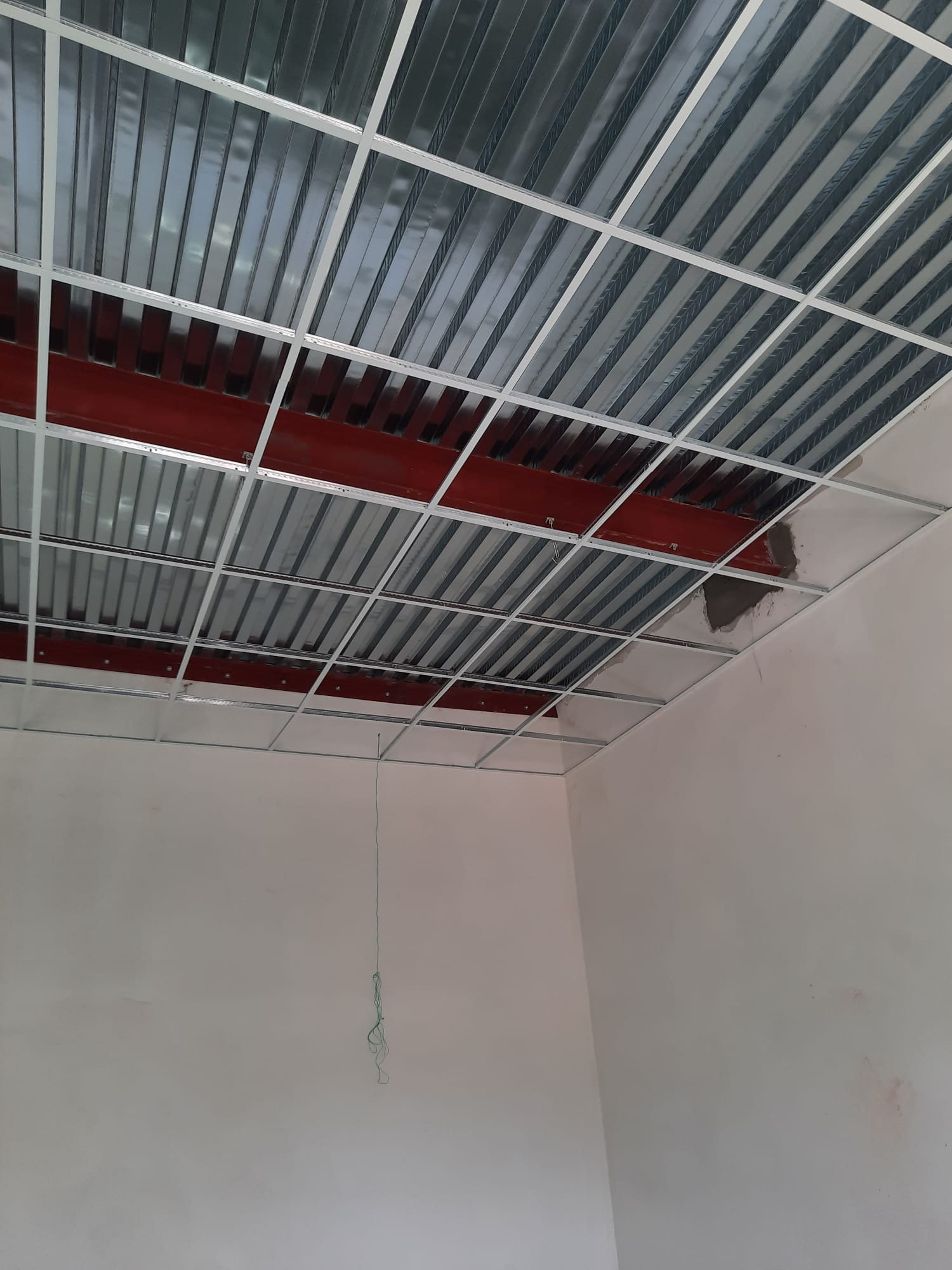

– Opere anti-sfondellamento per i solai di piano.

I lavori sono stati suddivisi su più anni, nel periodo estivo di chiusura dell’attività scolastica. Durante l’esecuzione dei lavori, in considerazione di un approfondimento nella conoscenza delle strutture esistenti, si è optato per evitare la demolizione del terzo impalcato, a favore di un rafforzamento.

Il Miglioramento sismico, una volta completati i lavori, permetterà di portare l’indice di vulnerabilità oltre al 60% rispetto alla condizione di adeguatezza sismica per il comportamento globale del fabbricato, mentre verranno definitivamente inibiti i meccanismi locali di collasso.

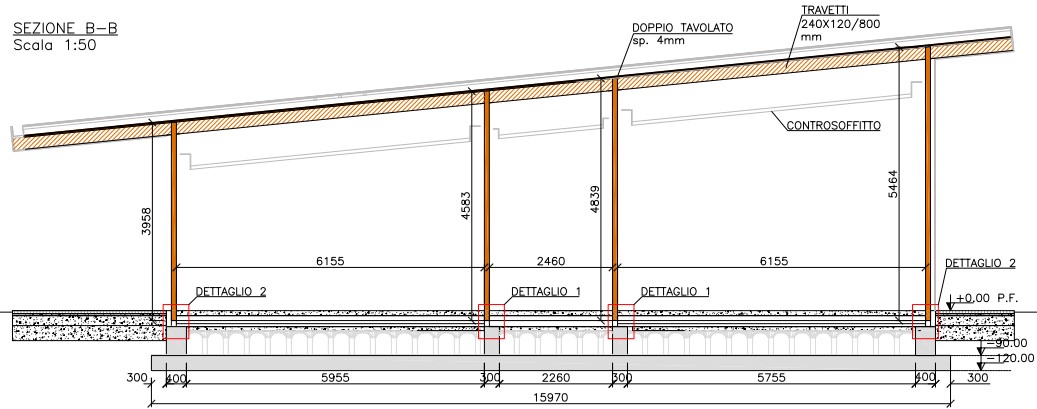

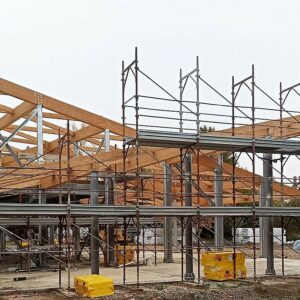

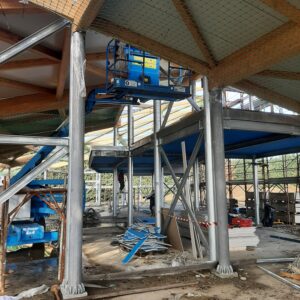

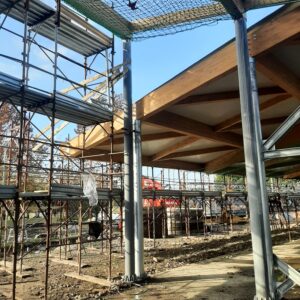

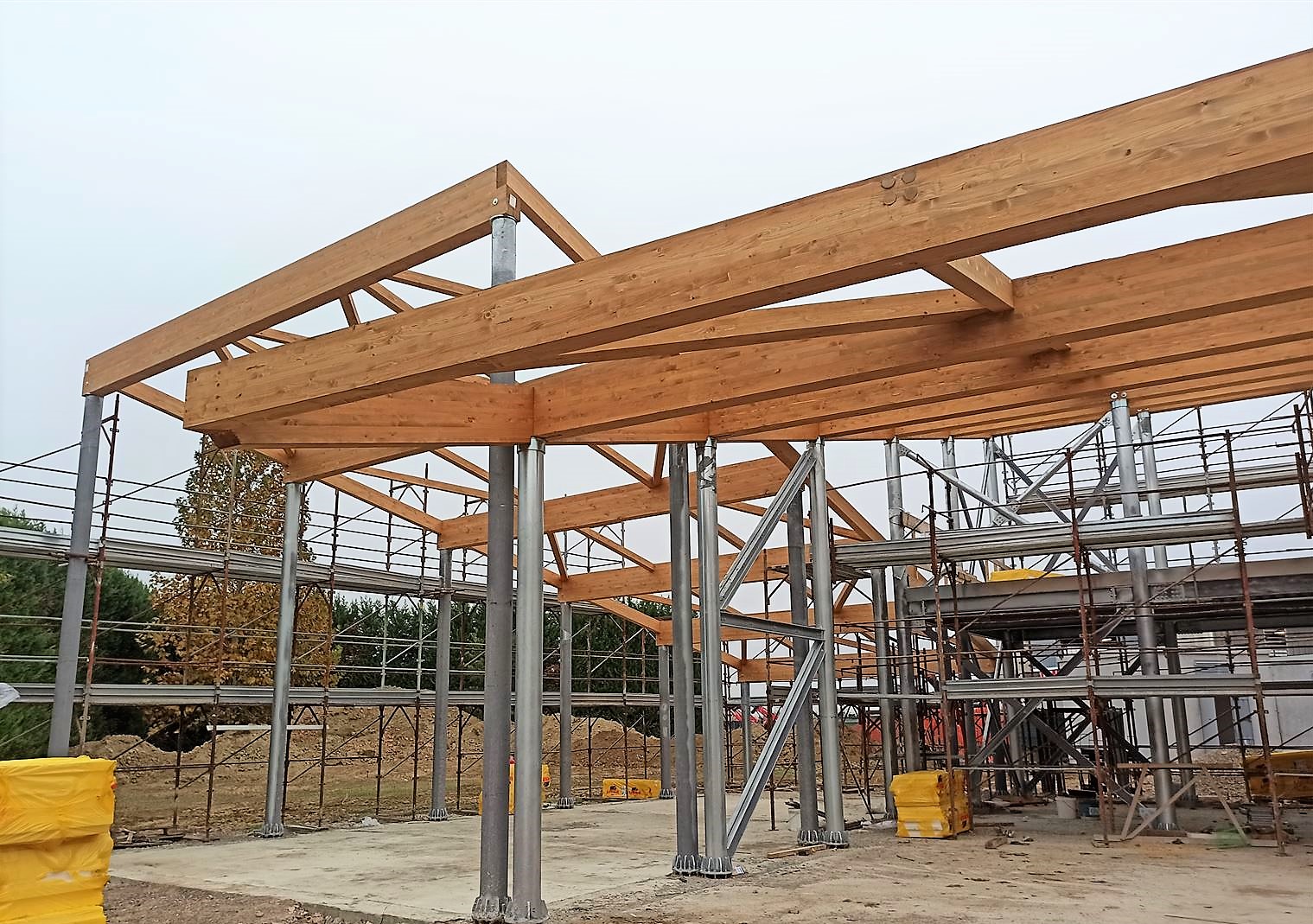

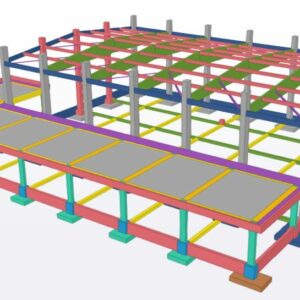

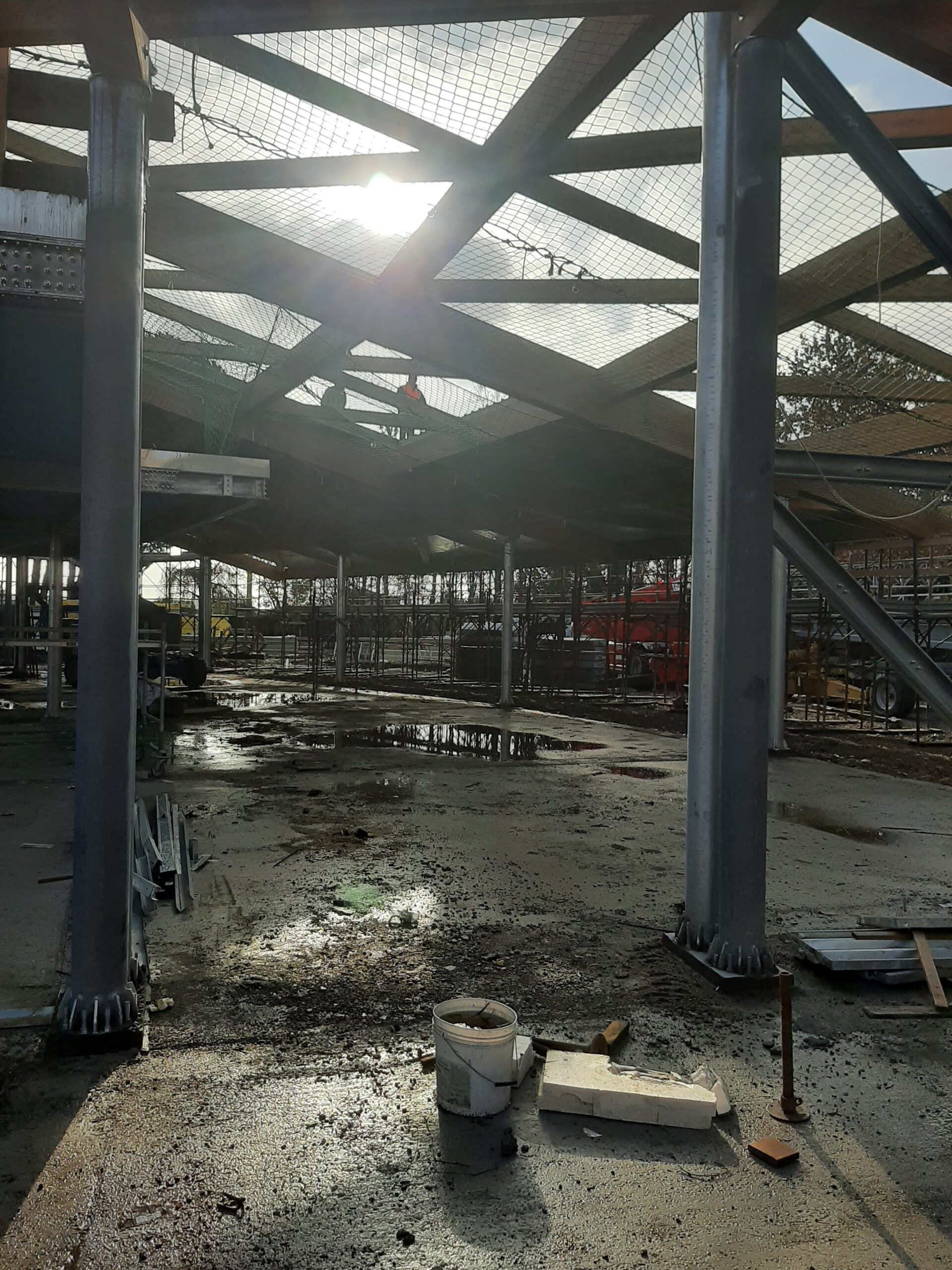

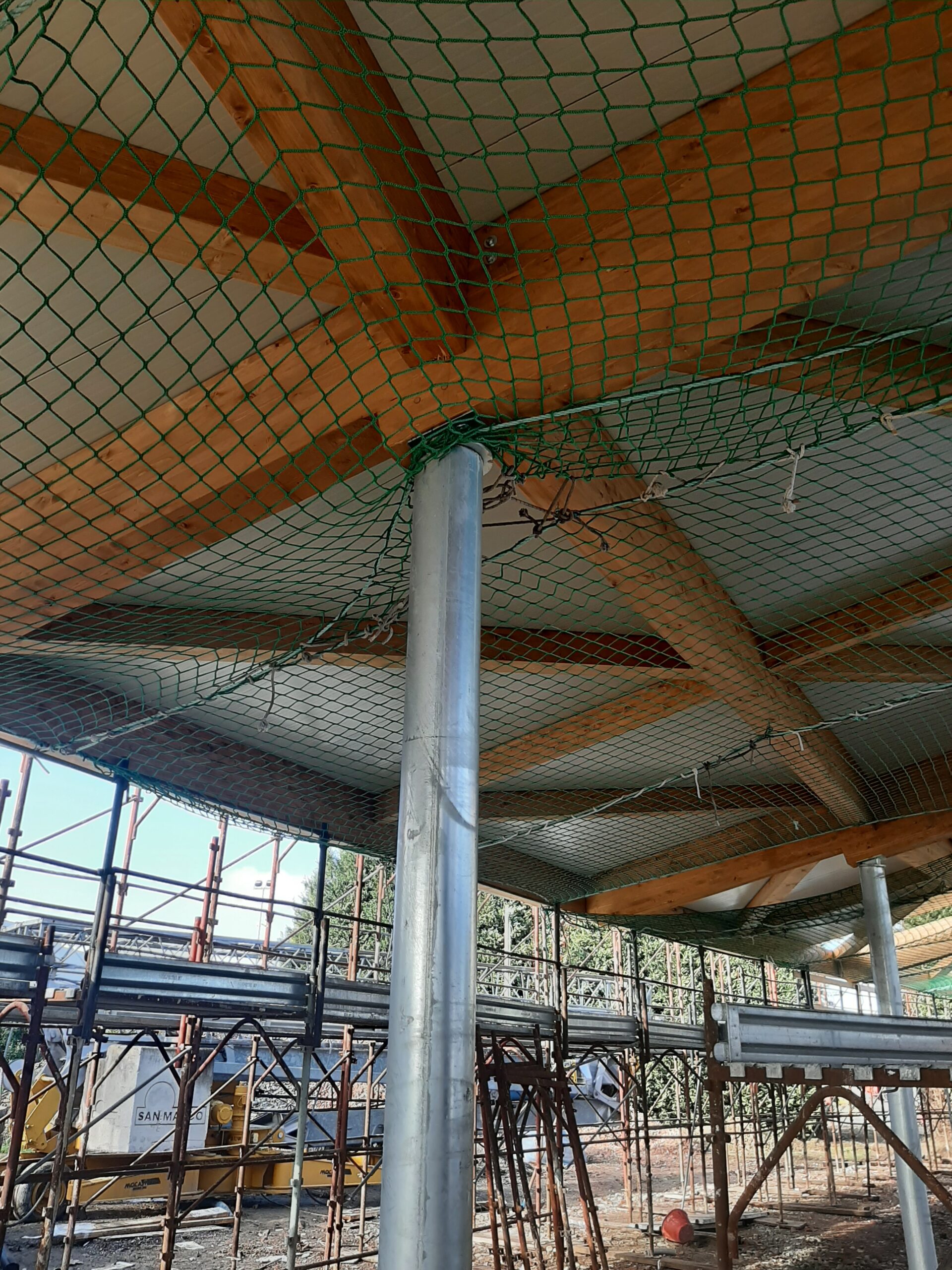

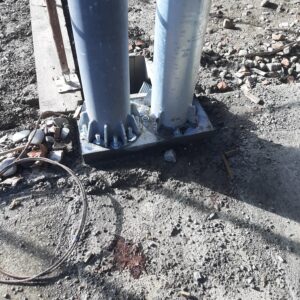

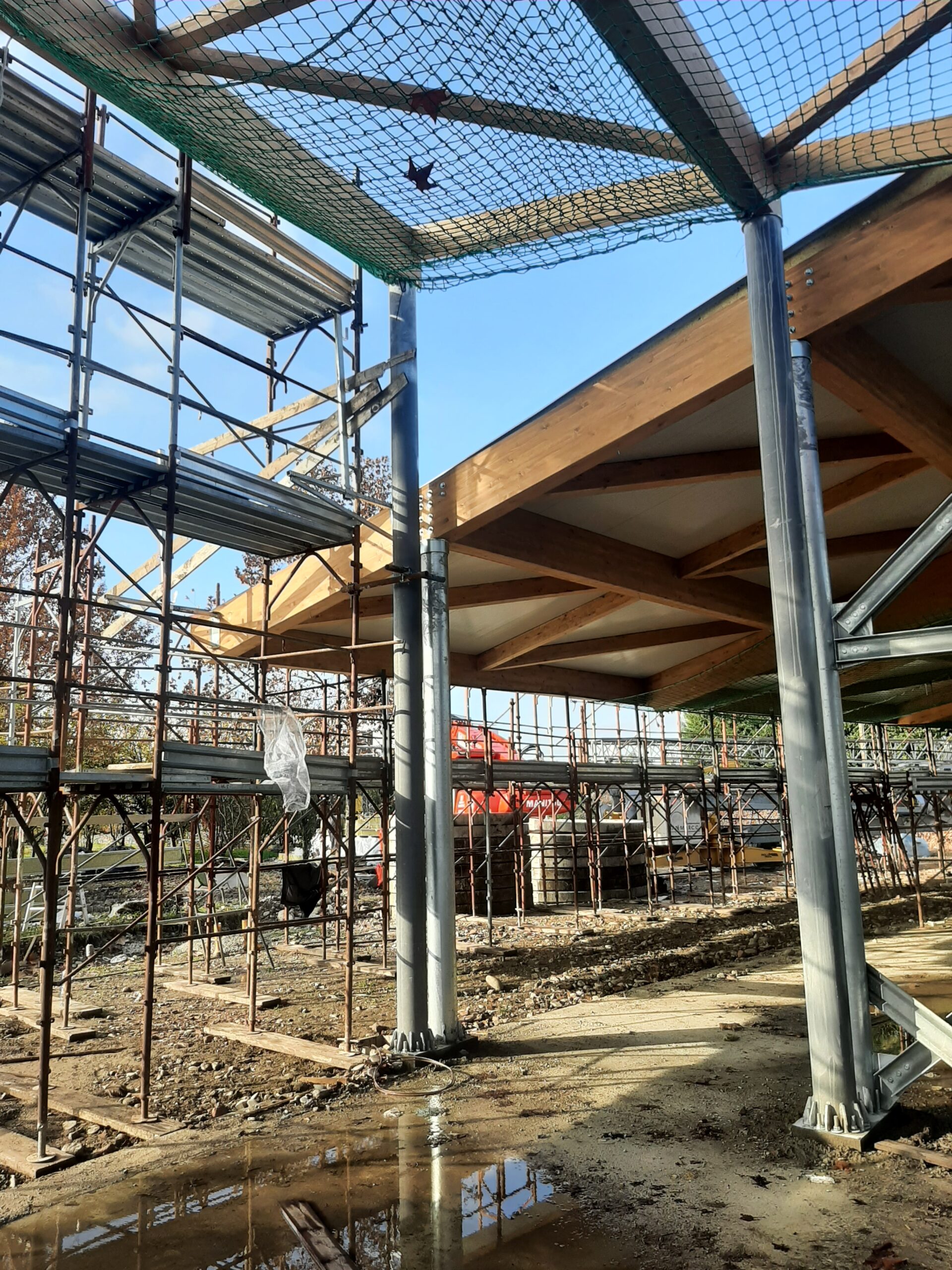

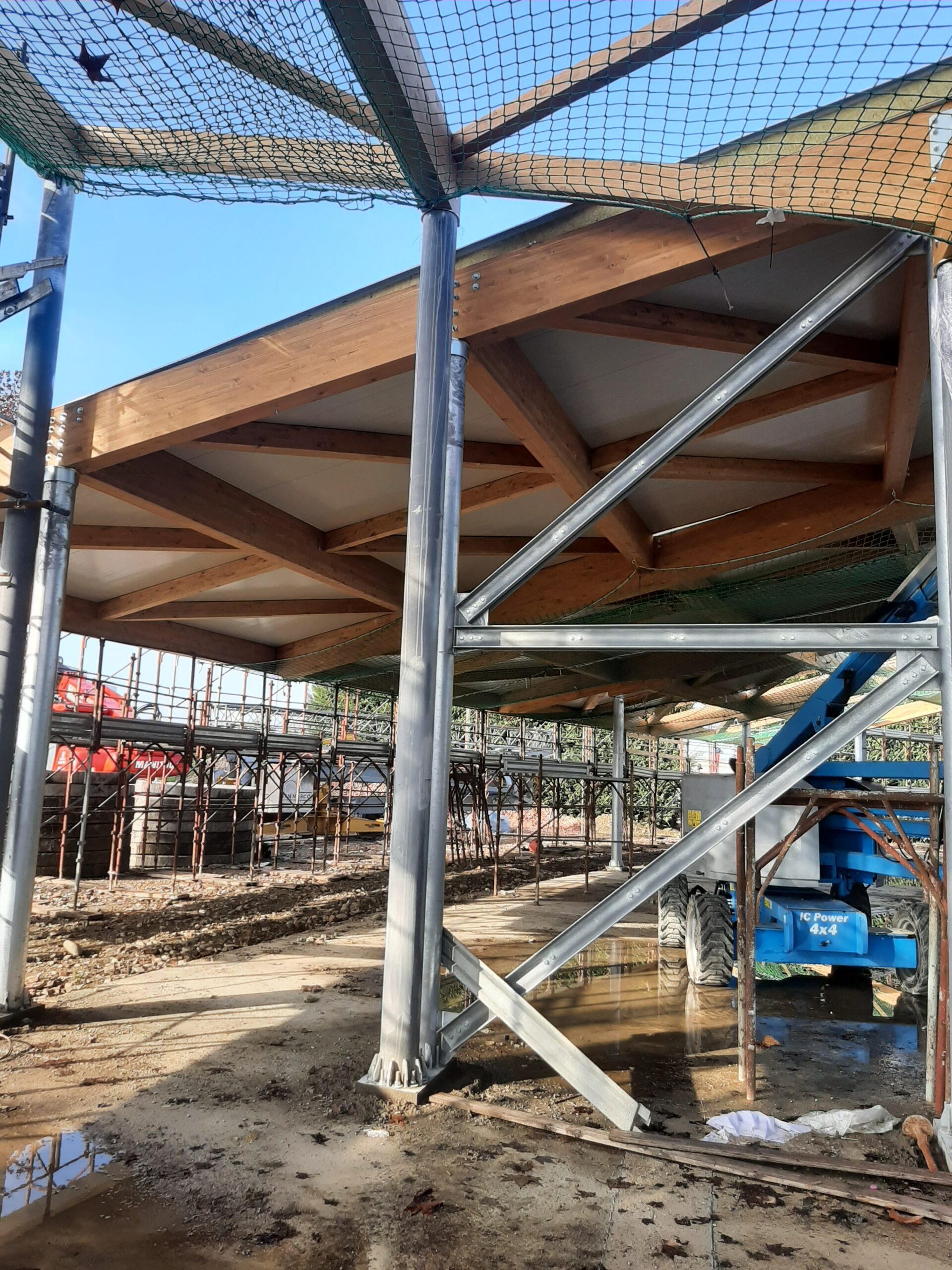

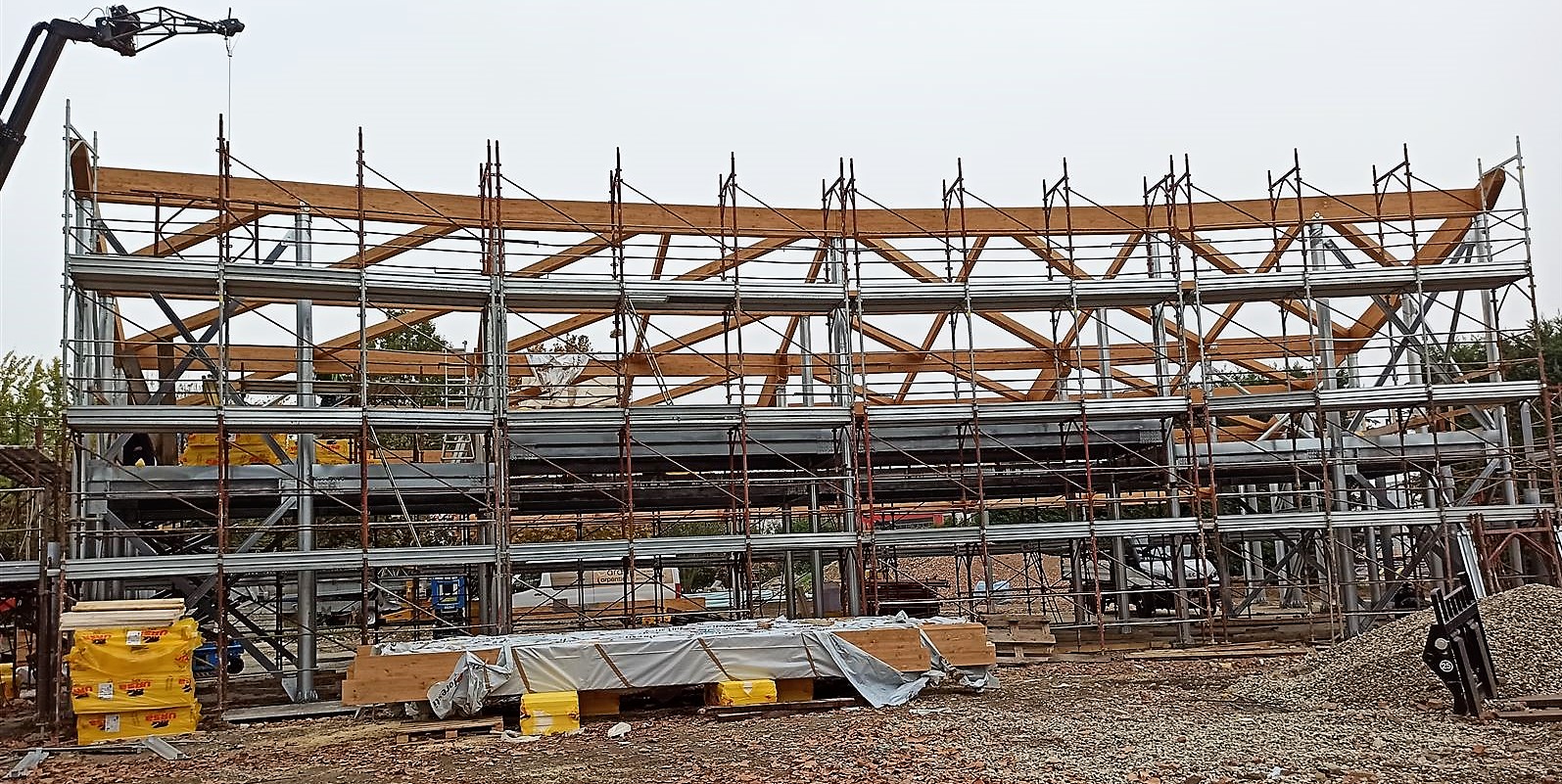

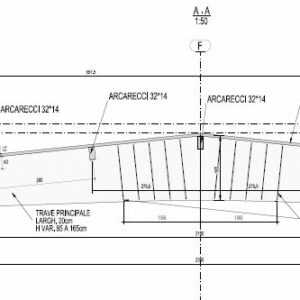

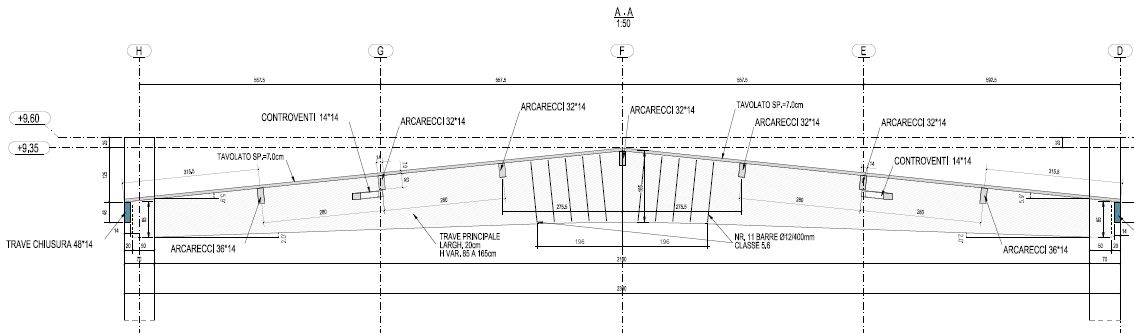

L’attività ha riguardato la progettazione strutturale esecutiva con restituzione in BIM di una palestra comunale, composta da 3 unità strutturali giuntate, ossia il corpo centrale palestra e i due corpi laterali bassi destinati ai servizi. Il corpo palestra presenta una copertura in legno lamellare con travi principali di luce 22m ad interasse di circa 6m sormontata da tavolato e sostenuta da pilastri prefabbricati in c.a. con funzionamento a mensola. L’involucro esterno è costituito da pannelli di tamponamento prefabbricati ad orditura orizzontale. Le particolari travi principali, con centinatura inferiore, sono state progettate secondo i dettami dell’Eurocodice 5, parte 1-1. Gli elementi lignei, e in particolare tutti i collegamenti, sono stati progettati per una resistenza nei confronti dell’incendio pari a R60. I corpi bassi, invece, presentano una struttura portante in c.a. ordinario, con un piano fuori terra, realizzato con solai tipo “predalles” da 25cm. La progettazione è avvenuta secondo le prescrizioni antisismiche delle NTC-08. Il sistema di fondazione, infine, è costituito da plinti di dimensioni variabili collegati tra loro tramite cordoli.

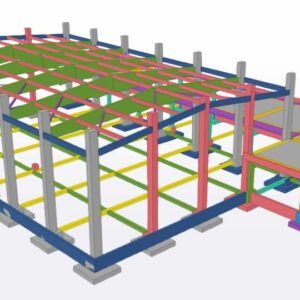

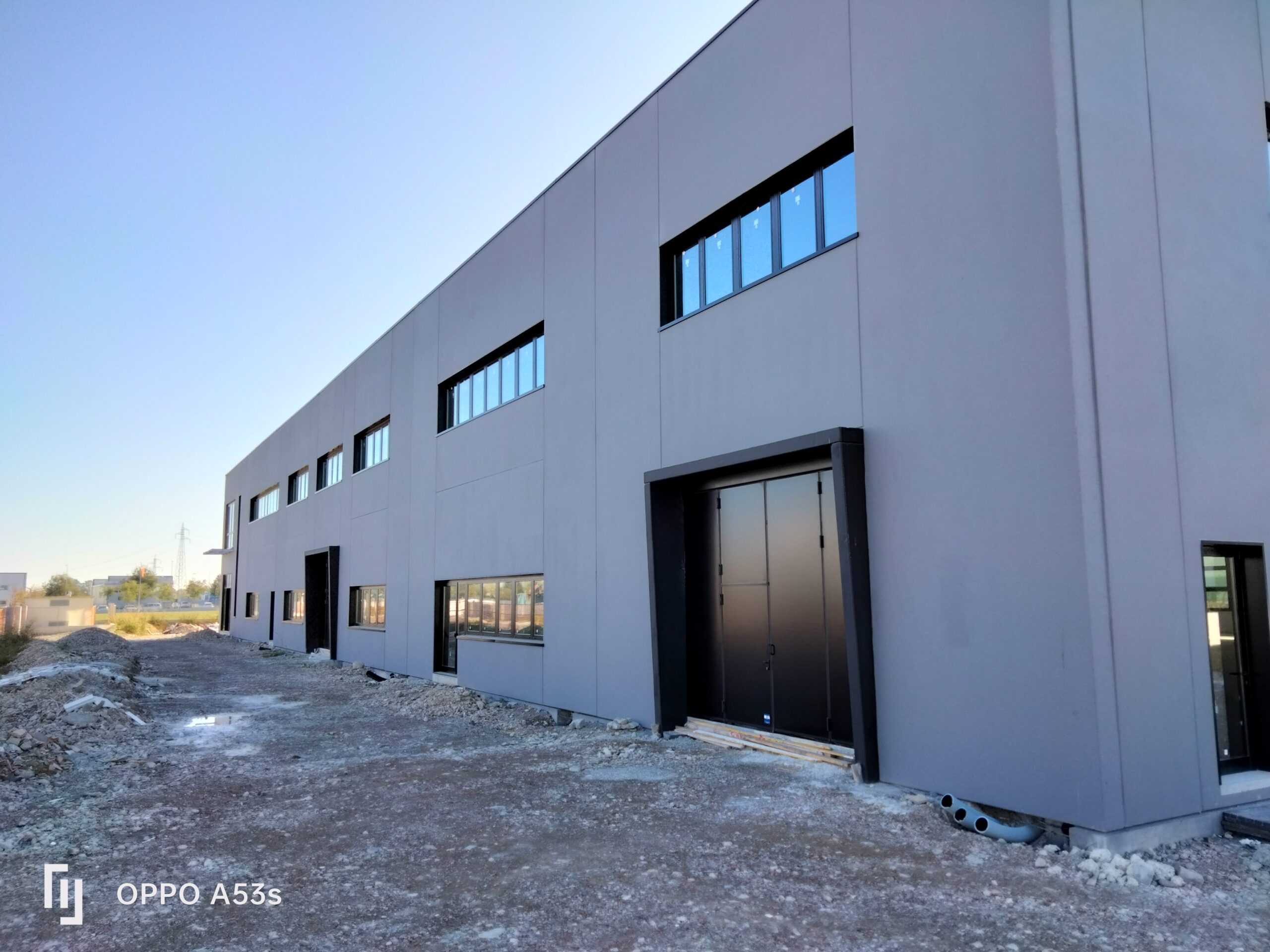

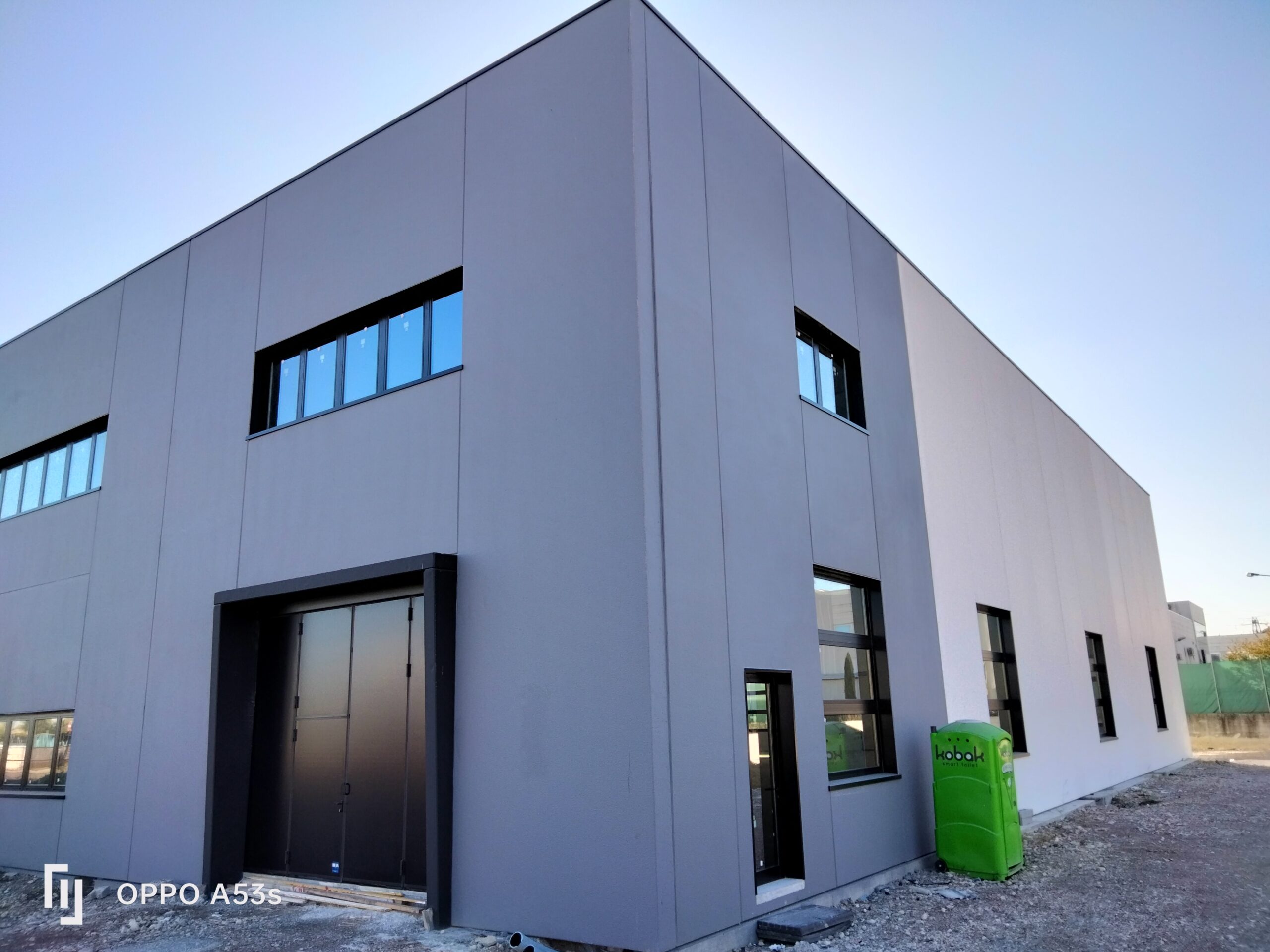

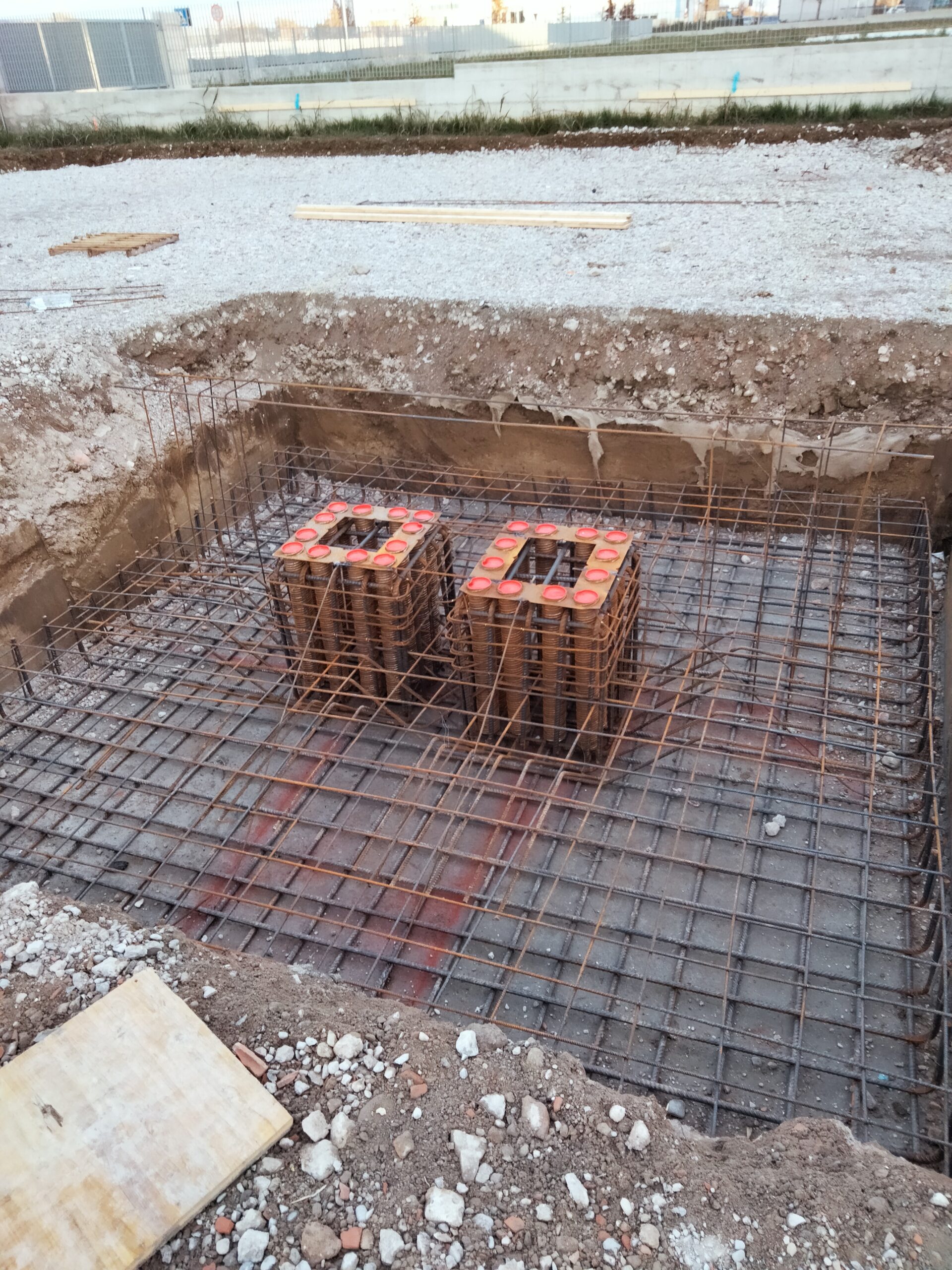

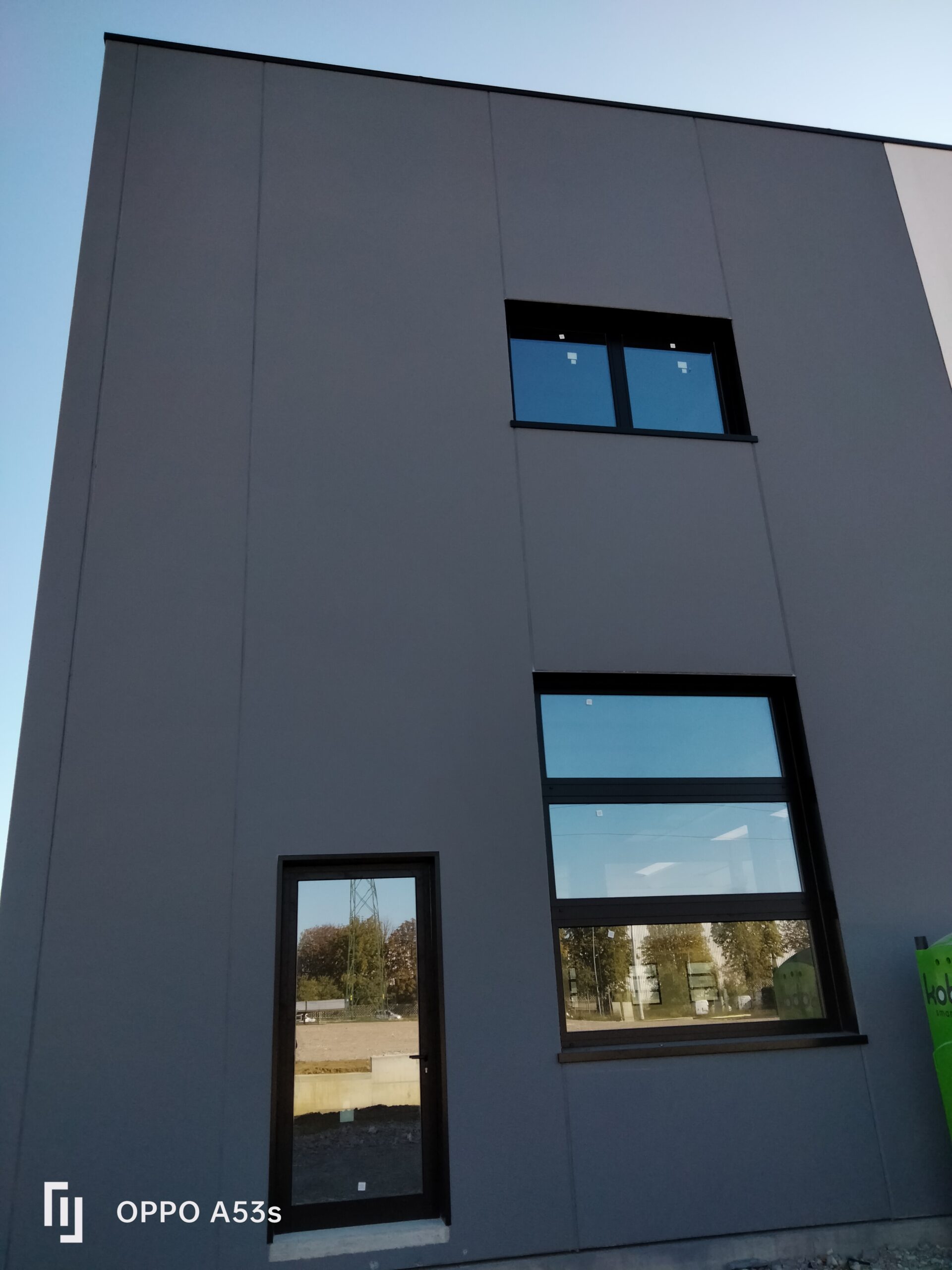

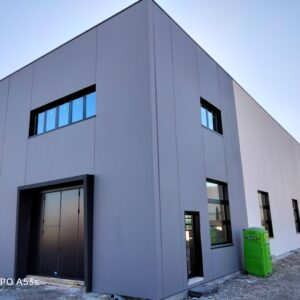

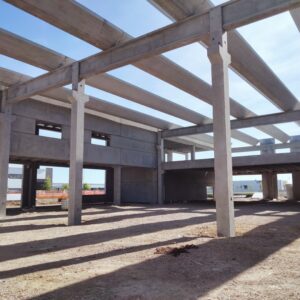

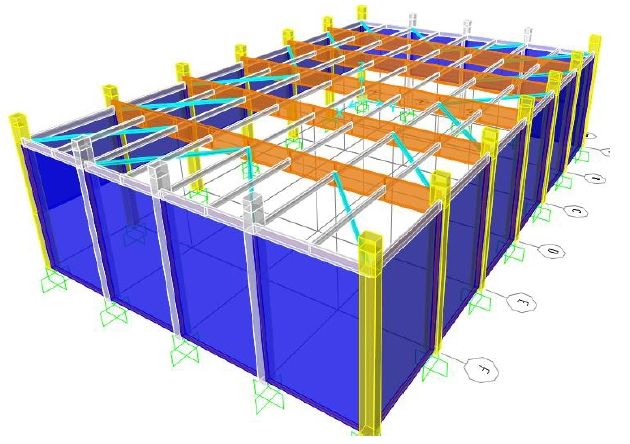

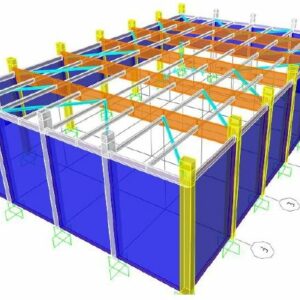

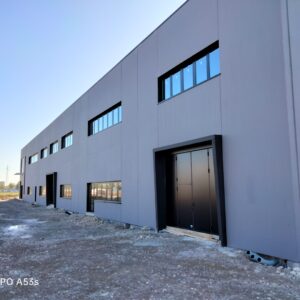

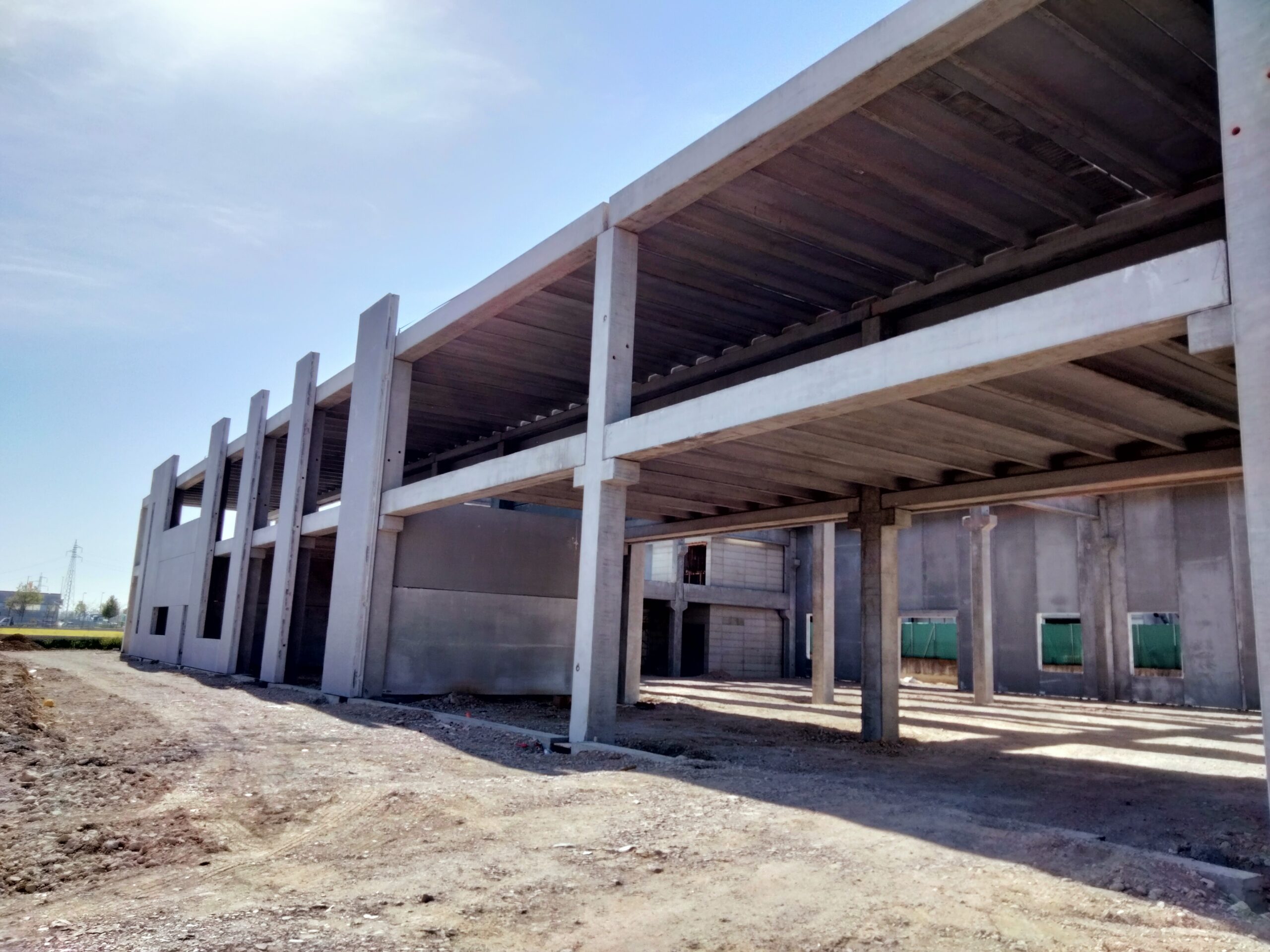

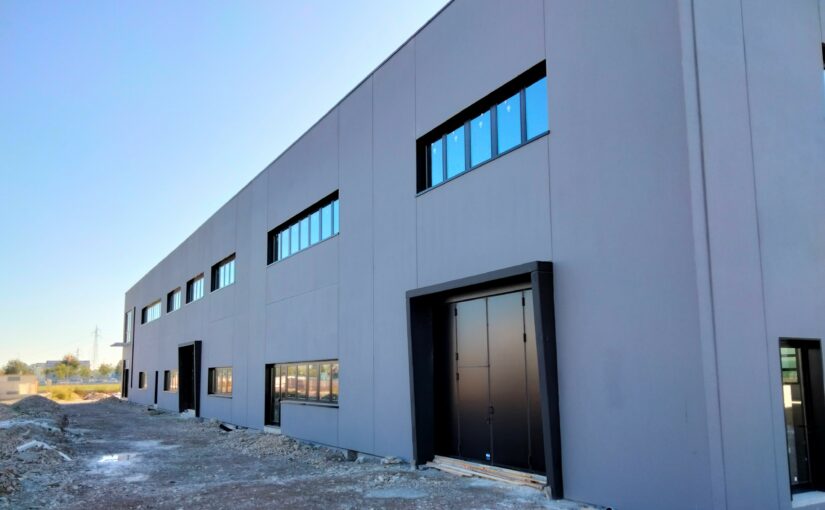

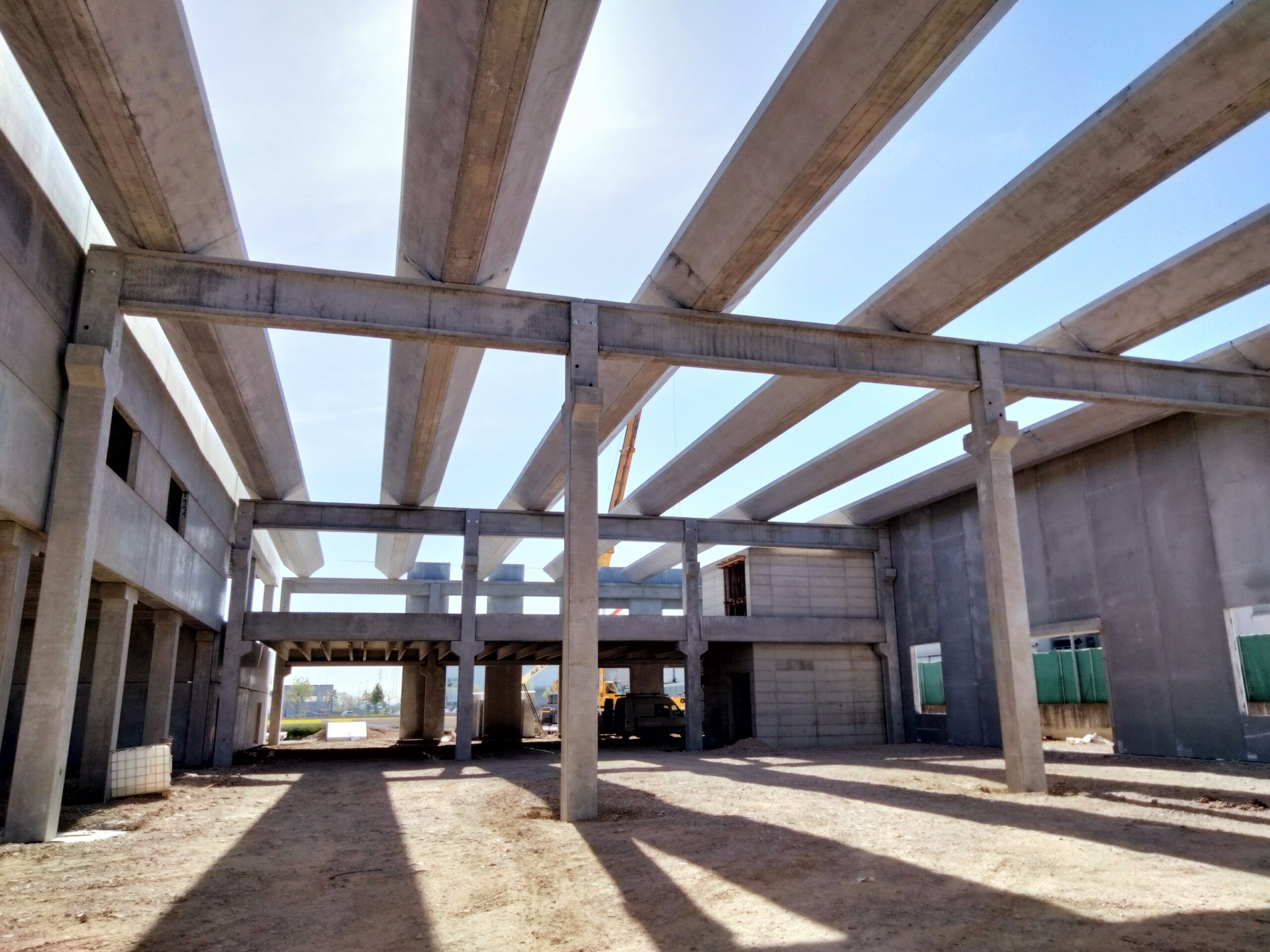

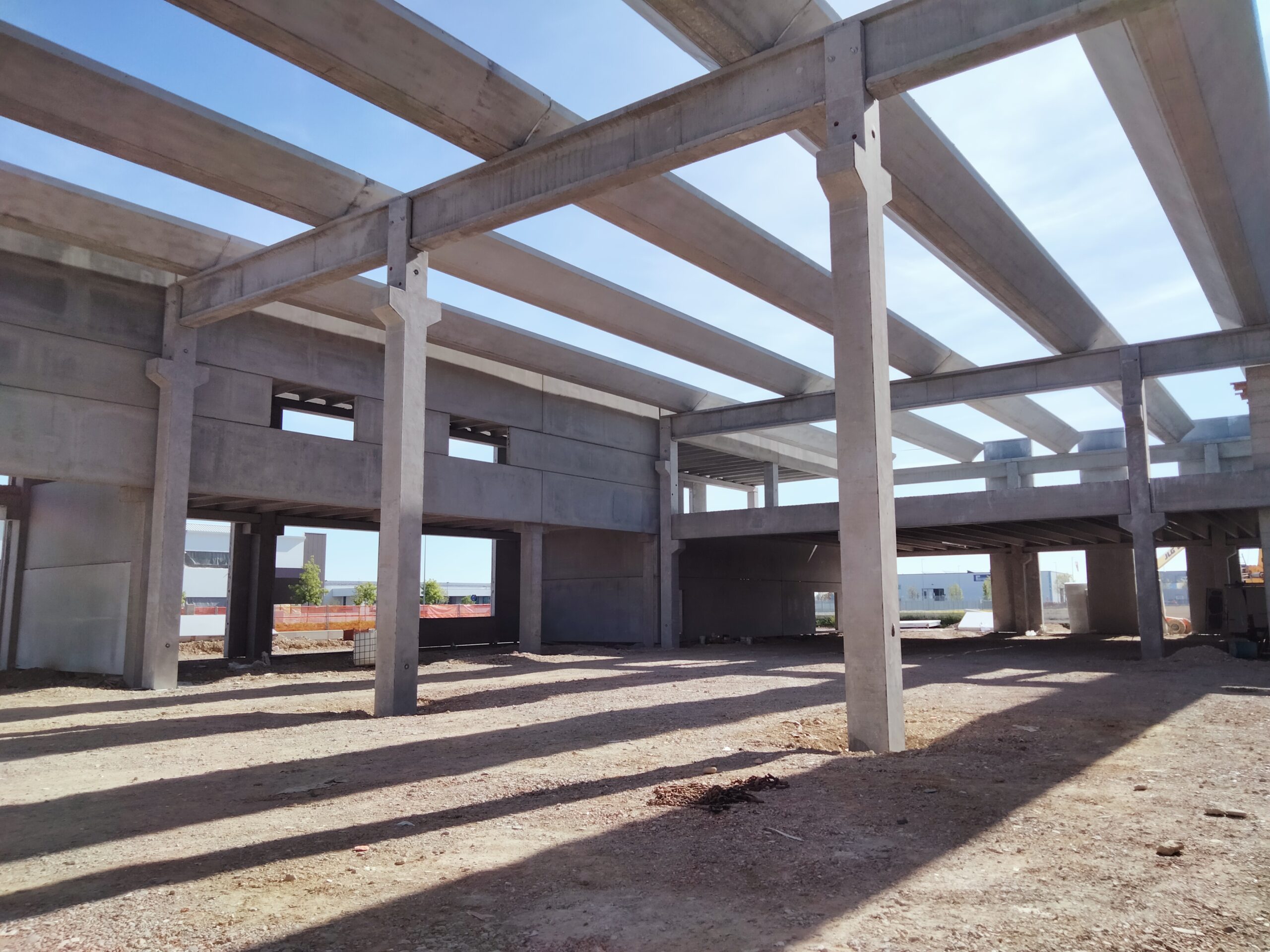

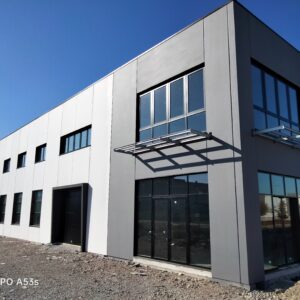

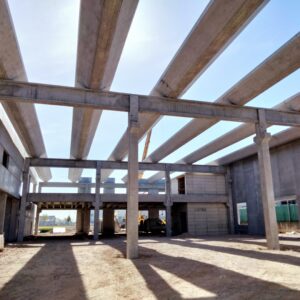

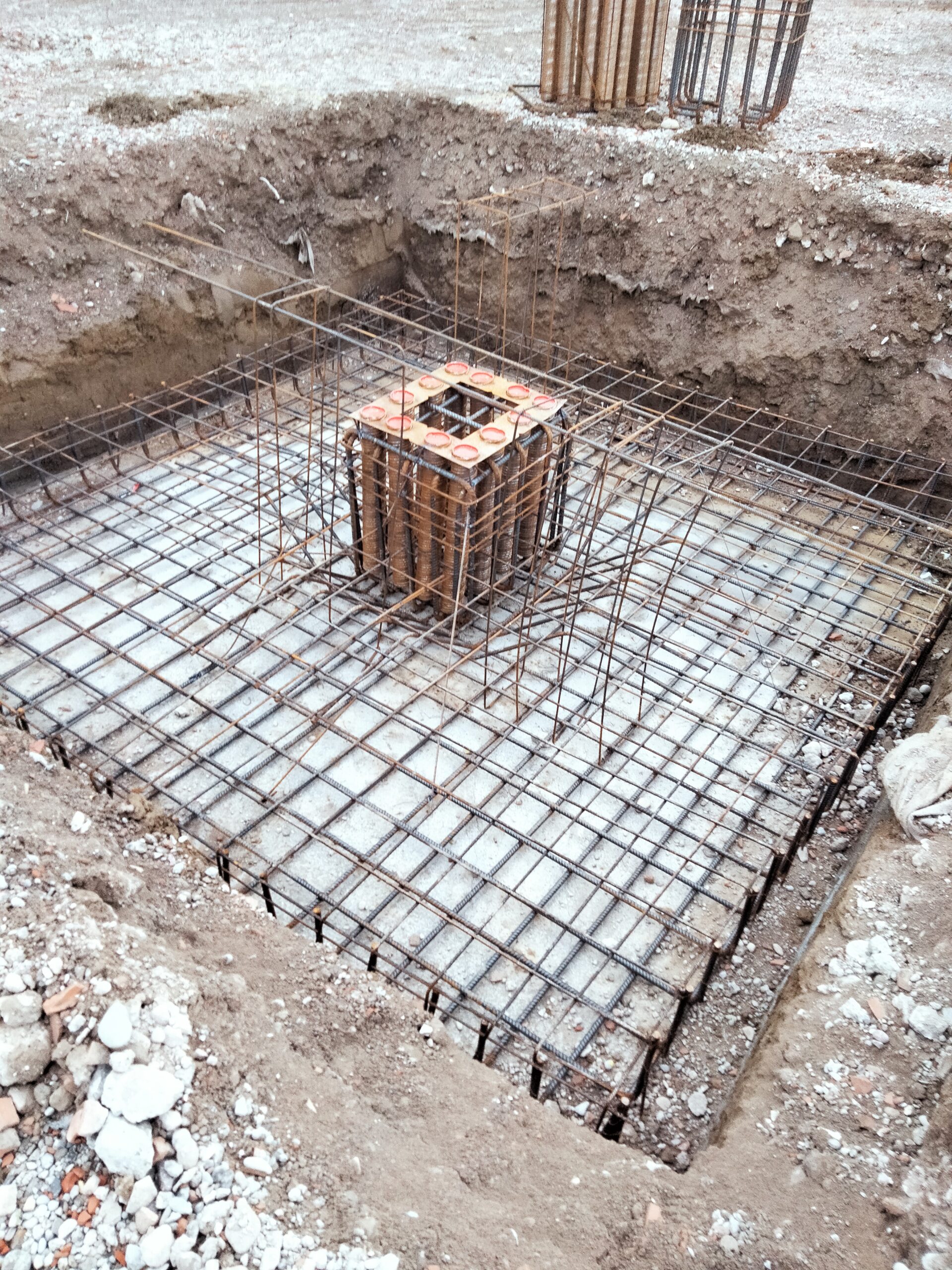

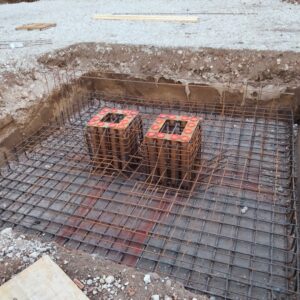

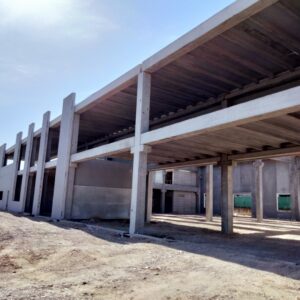

Si tratta della costruzione di un edificio adibito ad uso industriale di dimensioni planimetriche indicative 70x40m a struttura è di tipo  prefabbricata  in  c.a.v.  e  c.a.p..  L’edificio  è  costituito  da  un  unico  corpo  a  pianta  rettangolare, composto  da  due  distinti  telai,  sismicamente  indipendenti.  In  base  alle caratteristiche geologiche, riportate nell’apposita relazione, si è ritenuto che il terreno di fondazione sia adatto alla tipologia strutturale in questione e all’utilizzo di una soluzione a plinti isolati.

La porzione di struttura adibita alla produzione (2110 mq circa), è dotata di copertura con elementi prefabbricati di tipo “alare”, portati da travi di spina ad “I” e di bordo a “T”. Internamente è stato previsto un impalcato intermedio formato da tegoli binervati di spessore 80 cm in c.a.p., dotati  di  cappa  collaborante  (spessore  12  cm),  posati  su  travi  a  “L”  e  “T”,  anch’esse  in  c.a.p..  Tale impalcato sarà  adibito  ad  autorimessa ed è  prevista  la  realizzazione  di  un  apposito  vano  in  c.a. gettato in opera con montacarichi per consentire l’accesso delle automobili al piano rialzato interno e classico vano scala in c.a..  In questa porzione di fabbricato, saranno installati anche un carroponte di portata  6,0  ton  per  ogni  campata  disponibile.  Le  vie  di  corsa  del  carroponte  poseranno  su  apposite mensole predisposte sui pilastri prefabbricati a quota +8.00 m da P.F.

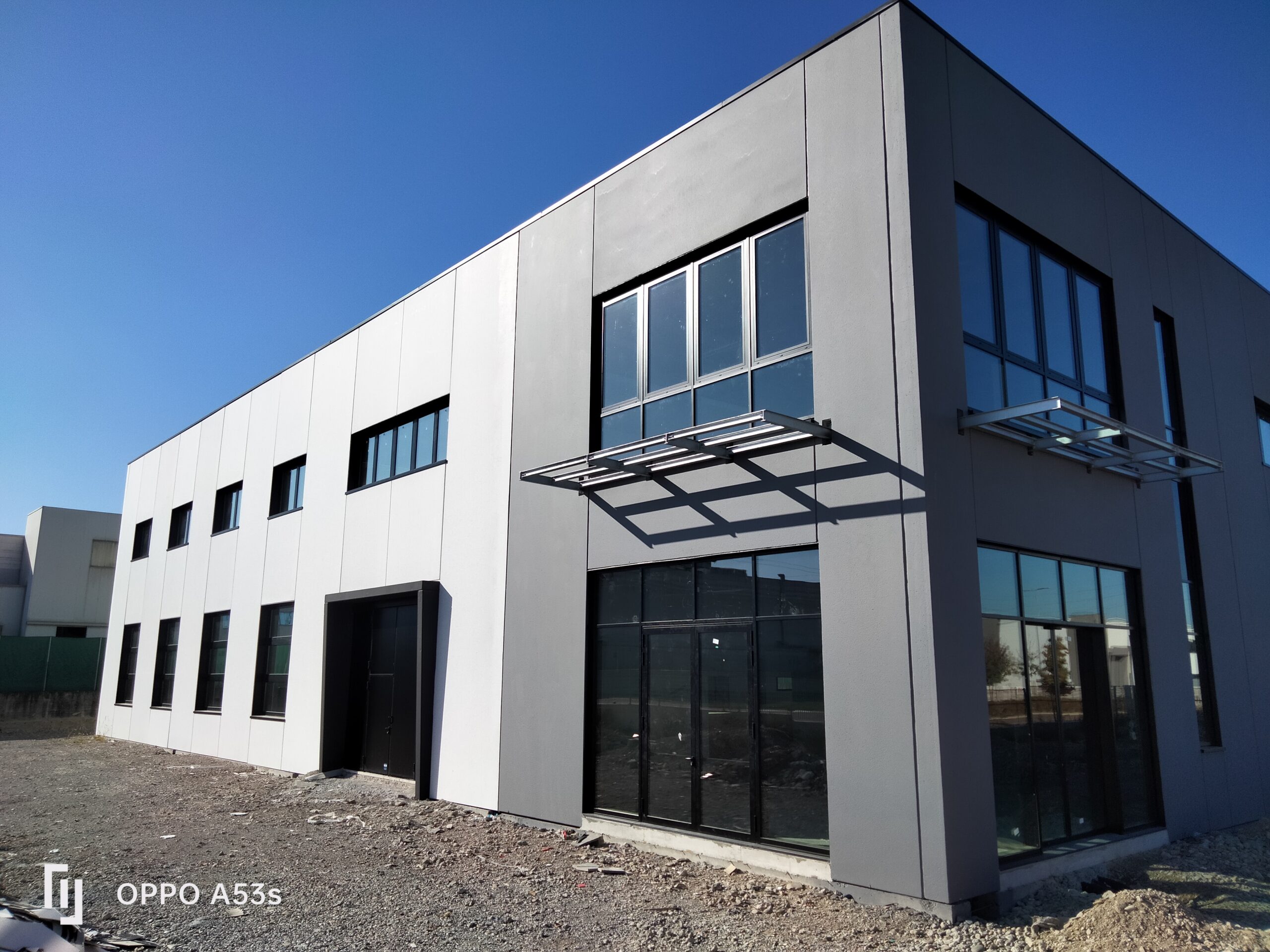

La porzione di struttura adibita ad uffici è caratterizzata da due piani fuori terra, mantenendo però inalterata l’altezza totale della struttura rispetto a quanto previsto per la zona di produzione. Gli orizzontamenti di impalcato e di copertura sono costituiti da tegoli binervati di spessore totale pari a 30  cm  e  dotati  anch’essi  di  cappa  collaborante  (spessore  6  cm)  e  portati  da  travi  precompresse  con sezione ad “L”. I pilastri, anch’essi prefabbricati, saranno dotati di apposite mensole per l’appoggio delle travi  di  impalcato,  mentre  le  travi  di  copertura  poseranno  direttamente  sulla  sommità  del  pilastro. L’accesso  al  piano  intermedio,  in  questo  caso,  è  invece  reso  possibile  da  due  scale  metalliche posizione in prossimità di due vuoti appositamente predisposti nell’impalcato intermedio.
